Антиадгезионный состав для каучуков и резиновых смесей

Антиадгезионный состав для каучуков и резиновых смесей

Иллюстрации

Показать все

Реферат



Использование: для предупреждения слипания контактирующих поверхностей несшитых эластомеров - каучуков и резиновых смесей при их производстве, транспортировании и хранении. Сущность изобретения: антиадгезионный состав содержит поверхностно-активное вещество 2,0-10,0 мас.%, пеногаситель 0,01-2,5 мас.%, водную эмульсию гудрона соапстока жирового технического по ТУ 205 БССР 669/82 в расчете на активное вещество 0,5- 3,0 мас.% и воду до 100,0 мас.%. 2 табл.

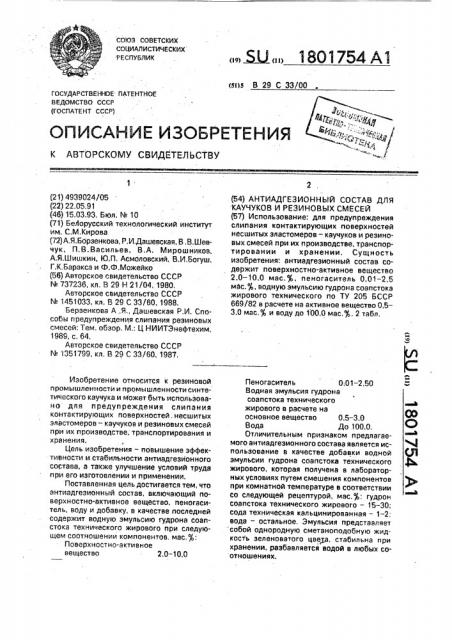

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 29 С 33/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4939024/05 (22) 22.05.91 (46) 15.03.93, Бюл. ¹ 10 (71) БеЛорусский технологический институт им. С.M,Êèðîâà (72) А.Я.Борзенкова, P.È.Äàøåâñêàÿ, В,В.Шевчук, П,В.Васильев, В.A. Мирошников, A.ß,ØèøêèH, |О.П. Асмоловский, B.È,Áoãóø, Г.K.Áàðàêñà и Ф.Ф.Можейко (56) Авторское свидетельство СССР № 737236, кл. В 29 Н 21/04, 1980.

Авторское свидетельство СССР

¹ 1451033, кл. В 29 С 33/60, 1988.

Берзенкова А,Я., Дашевская Р,И. Способы предупреждения слипания резиновых смесей; Тем. обзор, M.: Ц НИИТЭнефтехим, 1989, с. 64, Авторское свидетельство СССР

¹ 1351799, кл. В 29 С 33/60, 1987, Изобретение относится к резиновой промышленности и промышленности синтетического каучука и может быть использовано для предупреждения слипания контактирующих поверхностей. несшитых эластомеров — каучуков и резиновых смесей при их производстве, транспортирования и хранения.

Цель изобретения — повышение эффективности и стабильности антиадгезионного состава, а также улучшение условий труда при его изготовлении и применении.

Поставленная цель достигается тем, что антиадгезионный состав, включающий поверхностно-активное вещество, пеногаситель, воду и добавку, в качестве последней содержит водную эмульсию гудрона соапстока технического жирового при следующем соотношении компонентов, мас.%:

Поверхностно-активное вещество 2,0 — 10,0,,532 1891754 А1 (54) АНТИАДГЕЗИОННЫЙ СОСТАВ ДЛЯ КАУЧУКОВ И РЕЗИНОВЪ|Х СМЕСЕЙ (57) Использование: для предупреждения слипания контактирующих поверхностей несшитых эластомеров — каучуков и резиновых смесей при их производстве, транспортировании и хранении. Сущность изобретения . антиадгезионный состав содержит поверхностно-активное вещество

2,0 — 10,0 мас., пеногаситель 0,01-2,5 мас., водную эмульсию гудрона соапстока жирового технического по ТУ 205 БССР

669/82 в расчете на активное вещество 0,5—

3,0 мас,% и воду до 100,0 мас.%. 2 табл.

Пено гаситель 0;01-2,50

Водная эмульсия гудрона соапстока технического ssash жирового в расчете на С6 основное вещество 0,5-3,0

О

Вода До .1 00,0.

Отличительным признаком предлагаемого антиадгезионного состава является ис- 4 пользование в качестве добавки водной Ql эмульсии гудрона соапстока технического жирового, которая лолучвнв в лабораторных условиях путем смешения компонентов при комнатной температуре в соответствии

° ааай со следующей рецептурой, мас.%: гудрон соапстока технического жирового — 15-30; сода техническая кальцинированная — 1-2; вода — остальное, Эмульсия представляет собой однородную сметаноподобную жидкость зеленоватого цвета, стабильна при хранении, разбавляется водой в любых соотношениях.

1801754

2. Алкилсульфонаты натрия С1г — С1в марки " Волгонат", ОСТ 6-01-35 — 79. Состав, мас. : основное вещество — 40,0; NaCI 6,0;

Na2S04 и КагЯОз — 1,0; неомыляемые углеводороды — 0,8; NaOH — 0,1; вода —.остальное, 3. Мыло.канифольное (натриевые соли канифолевых кислот), ТУ 38,103261-80. Состав, мас.7: основное вещество — не менее

42; NaCI — не более 1,5; NaH0 — не более 4,5; примеси, не растворимые в эфире — не более 4; вода — остальное, В качестве пеногасителей в рецептуре антиадгеэионных составов использовались:

1, Силиконовая эмульсия марки КЭ-1001, представляющая собой водную эмульсию полиметилсиликоксановых жидкостей

Основной компонент, использующийся для изготовления эмульсии — гудрон соапстока технического жирового по ТУ 205

БССР 669/82. Данный продукт представляет собой кубовые остатки от дистилляции гидролизованного неочищенного жира растительного или животного происхождения и имеет следующий состав, мас. : полифенолы, продукты их окисления и взаимодействия с жирными кислотами, азот- и фосфорсодержащими соединениями — 30—

50; насыщенные и ненасыщенные карбоновые кислоты, оксикислоты, поликислоты и . их натриевые соли — 50-70. Продукт получают при переработке соапстока, заключающейся в кислотном разрушении последнего, сепарации жировых веществ и их дистилляции с целью выделения карбоновых кислот.

При температуре дистилляции (230 — 250 С) в результате химических превращений ком- 20 понентдв разделяемой системы образуются новые соединения, в частности, сложные эфиры полимерной структуры, определяющие отличие природы и свойств кубовых остатков (гидрона) от исходного соапстока, различных масел и жиров, Гудрон соапстока технический жировой используется в качестве добавки к буровым растворам. Применение гудрона соапстока технического жирового и его водной эмуль- 30 сии при антиадгезионной обработке каучуков и резиновых смесей в литературе не описано и предлагается впервые, В качестве поверхностно-активных веществ в рецептуре антиадгезионных соста- 35 вов использовались следующие технические продукты:

1, Вторичные алкилсульфаты натрия марки "Прогресс", ТУ 38-107-19-77. Состав, мас.%; основное вещество — 20,0; МагЗ 04 — 40

4,0; несульфатированные соединения — 1,0; изопропиловый спирт — 3,0, вода — остальное, ПМС-200 (400) с содержанием основного вещества 70 мас. . ТУ 6-02-587-75, 2. Водная эмульсия масла стабилойл, изготовленная в лабораторных условиях.

Состав, мас.,; масло стабилойл (ТУ

3810367-78) — 70,0, вспомогательное вещество (эмульгатор) ОП-7, ОП-10 (ГОСТ 84-3381) — 2,5; вода — остальное.

3, Полипропиленгликолевые эфиры нбутилового спирта (пропинол Б-400), ТУ 61430-80.

4, Кремнийорганическая жидкость 13186 (смесь высокомолекулярных полиалкилсилоксанов), ТУ 583-75.

При изготовлении известного антиадгеэионного состава в соответствии с его рецептурой использовали вторичные алкилсульфаты натрия "Прогресс", силиконовую эмульсию, а также сульфатный лигн и н (ТУ 59.022,32-85), и р едста вл я ю щи и собой мелкодисперсный порошок темно-коричневого цвета.

Изобретение поясняется примерами 115, Антиадгезионные составы изготавливают в соответствии с рецептурой, приведенной в табл.1, смешивая компоненты при комнатной температуре.

Сопоставление заявляемого и известного технического решения проводят, сравнивая эффективность антиадгезионного действия составов по отношению к различным видам несшитых эластомеров и их ста-. бильность при хранении, Кроме того, оценивают вспениваемость антиадгезионных составов, являющуюся важной технической характеристикой.

Для определения эффективности антиадгеэионных составов используют образцы следующих эластомерных материалов: пластикат натурального каучука с вязкостью по

Муни (60+5) ед., цис — 1,4 — полиизопрен

СКИ-З, цис-полибутадиент СКД и маточную резиновую смесь каркасного типа на основе

СКИ-З, Указанные эластомерные материалы методом прессования наносят на ткань, из полученных пластин изготавливают образцы виде полос размером (135 х 25 х 2) мм, В соответствии с методикой (2) пластины обрабатывают антиадгезионными составами, высушивают на воздухе, дублируют, термостатируют в течение 24 ч при 60 С под нагрузкой 0,003 МПа, после чего удаляют грузы, охлаждают на воздухе в течение 2 ч и определяют усилие расслаивания контактирующих эластомерных поверхностей с помощью разрывной машины РМИ-3 при скорости движения нижнего затвора 100 мм/мин. Характеристикой слипэемости эластомерных материалов является сопротив1801754 ление расслаиванию ар; величину которого вычисляют по формуле:

Р

crp = —, Н/мЬ где Р— среднее значение усилия расслаивания, полученное путем статической обработки результатов испытаний не менее, чем

9-ти пар образцов, Н; b — ширина образца, м.

Стабильность антиадгезионных составов оценивают, помещая 100 мл сверх приготовленного, тщательно перемешенного состава в мерный цилиндр емкостью 100 мл и измеряя время до образования осадка высотой 10 мм, а также до появления в верхней части жидкости сплошного слоя отстоявшейся эмульсии.

Вспениваемость антиадгезионных составов определяют, измеряя объем пены, образующейся при перемешивании 100 мл жидкости в течение 30 с помощью лопастной мешалки со скоростью вращения 1400 об/мин, Свойства антиадгезионных составов приведены в табл.2. Представленные данные свидетельствуют, что применение заявляемого антиадгезионного состава (примеры 2-10) взамен известного (пример

1) позволяет в 1,2 — 2,0 раза повысить эффективность защиты от слипания контактирующих поверхностей обработанных эластомерных материалов, исключить образование осадка при хранении состава, а также в 2,1 — 3,2 раза увеличить время до его расслоения с образованием слоя эмульсии, При этом вспениваемость нового антиадгезионного состава в 1,2 — 1,5 раза ниже соответствующего показателя для известного технического решения.

Из табл.2 также видно, что наилучшие свойства заявляемый антиадгеэионный состав проявляет при соответствии следующей рецептуре, мас, ; поверхностно-активное вещество — 2-10; пеногаситель — 0,01 — 2.5; эмульсия гудрона соапстока жирового технического в пересчете на основное вещество — 0,5-3,0; вода — остальное. Применение в заниженных количествах эмульсии гудрона соапстока (пример

12) и поверхностно-активного вещества (пример 13) снижает эффективность защиты от слипания образцов резиновой смеси и каучуков. Аналогичное следствие имеет введение в состав эмульсии гудрона соапстока и пеногасителя в количествах, превышающих указанные пределы (примеры 11 и 15 соответственно), поскольку в этом случае, 5 вследствие уменьшения адсорбции на поверхности эластомерных материалов, ухудшается их смачивание и замедляется формирование адсорбционного слоя; кроме того, пеногаситель при больших дозировках может пластифицировать каучуки и резиновые смеси, повышая их склонность к слипанию. Как следует из примера 13, заметное увеличение вспениваемости состава наблюдается при использовании недостаточного

15 количества пеногасителя, такое же влияние без дополнительного повышения эффективности антиадгезионного действия оказывает завышение дозировки поверхностно-активного вещества (пример t4).

20 Таким образом, предлагаемое техническое решение позволяет существенно повысить уровень защиты от слипания каучуков и резиновых смесей, увеличить стабильность антиадгезионного состава, устранить

25 запыленность рабочих помещений и загрязнение обоурдования при его изготовлении и использовании. Практическое применение нового антиадгезионного состава на предприятиях, связанных с производством и пе30 реработкой различных эластомеров, обеспечит большую стабильность их работы, совершенствование технологии. улучшение условий труда на ряде участков.

Формула изобретения

35 Анатиадгезионный состав для каучуков и резиновых смесей, включающий поверхностно-активное вещество, пено гаситель, воду и добавку, отличающийся тем, что, с целью повышения эффективности и

40 стабильности состава, а также улучшения условий труда при его изготовлении и применении, состав в качестве добавки содержит водную эмульсию гудрона соапстока жирового технического при следующем со45 отношении компонентов, мас. :

Поверхностно-активное вещество 2,0 — 10,0

Пеногаситель 0,01-2,5

Водная эмульсия гудрона

50 соапстока жирового технического в расчете на активное вещество 0,5-3,0

Вода До 100

1801754

hqe(О

СЧ СЧ

С> с о

О О О

Я (S о а .й и 1

L о

Э

СЧ Е Я

Ck

I»

3

З с

Ol

I»

З о

z .х е о

Е"

О

О,Ф 3

z и й, о о (2 } (3.

Ф .s s ° и щ Д е е P c) в g c» о л о е} о с

I 1 1 } 1 1 1 1 I

I .. I l 1 I о

С5 ((Ъ (p

1 I I I 1 I I

hl! I I сч Ф cr I 1

3 о

Ж а и

L!

Е

С!) D а ф„3 Ф

Я

Ю о с

Ю ("Ф

X

Ф.

М с о о

6((Q.

C о, Е с т

>S .

2 X

О т i (,l1801754

В В C и о о о

О С ) СЪ С Э

I I I

6( х о о

С т о

CL

S с

)З о с

Ь

z

CL о

ФЗ

X и

Ф а

М о ф

Х

6l о

lX

Ф т о

X о

6:

K а р сз с о

З

l с

Ф с

Ф z

Ф а с З о В

6! о о.

З о (:

S с

И о

С» а С0 о о ф и е

СЧ Сб (X

Ф

z о

1 с л

2 ф

6 о

S

S

hC о с

Б

Щ (о

Ф

X

Й

S (о

X (» о о т х и

2 т

Р с ,л о с

Ы

S а

l»

I !

1 с л о с

S с ф! т а

2 за ф

l в

X т

Q. о

С0

Ф о

Ф.(ф о 9 о со

Qþ м ч» о 6 е

С=? 8 I! ! !

i I I I

l0 ! (О О

I. l I

С4 С Э Ф LA е . е» е е

l о

Е

S

S о

C л Г l

;2 Ф

"-3

6 о с(, ( о,. i6I (SIX ф Ф

Ы Ф(с v

2 ф

CL.

К Ф

S ф

=т z

CL 5

l Ф

Z 6(Ф S

=г а

z c о о

З g ф З

Ф Ф х (»

CL O

6l

C o

Q..

З

3(.!

Ф

CCl

Б

Ф

Ю

tJ

CQ и о !

» о о

Cl о с и

С!С

S S

«О

Ф с о

Щ

Б с

CO

٠— щ I и й о

Ф Ой, Щ

Я и со о

Ф

l I I и !

I и

I I

I I.

t и й ! I

Ф о ь со со 0) со л

Ь СС! СЧ ь СЧ

С > ID - g) СЧ

Ф о с

C0 >.

X Щ

М щ О щ й

S O

1- 2 и о

m c с m

Ф

Ф,д о о

X

Е о

Ф

Ф

Ъ

0 Î 0 а !

X о

Ъ

Z ! и

Ф

Ф

К

Ъ

CL

CL и х

Х о . ъ

Р)

Ф

Щ

IZ

Щ

Щ

Ф

lv

)й; о

Щ а

Ю о

О

Х

Ф

CL

CCI

Щ а

Ю о о

СС

Ф ,О.

l

CL

Ф !

Е х

Ъ

О.

d)

Е о

)и

Щ с

Щ х

Z

m ! о

Ю

Ю о

Я

Б

Ф

m ! о о

Q..

Ф

X

Ф с

Iо

С1. о

Щ

М

СС )

Щ о а о о

Б х о

m u

Ф

О m

Я ь co g g ь Io в g в cv co с I cc со ж е cv л a> ev ce й:! с С") ED W й3 LO C! и C! LA С 3 й! С ) СЧ С ) СО СО CV й- & й- СО йо 0) Л С ) В Л СО CO СО CO П Л- I CO СЬ СО P CO CO

4 л co u сч - co йо сч с е сз л со сч со со с м л е йо л » й!. л

Я

X

Ф

СЧ С > Ч.

S о
