Гибкий винтовой конвейер

Гибкий винтовой конвейер

Иллюстрации

Показать все

Реферат



Использование: конвейер предназначен для транспортирования сыпучих материалов , Сущность изобретения: гибкий винтовой конвейер содержит гибкий кожух с загрузочным патрубком, размещенную в кожухе гибкую винтовую спираль, установленную на гибком валу и привод. Гибкий вал выполнен в виде гибкого шланга и размещенных в его полости в чередующемся порядке трубок и шариков, при этом длина трубок по мере удаления от патрубка загрузки уменьшается. 2 ил.

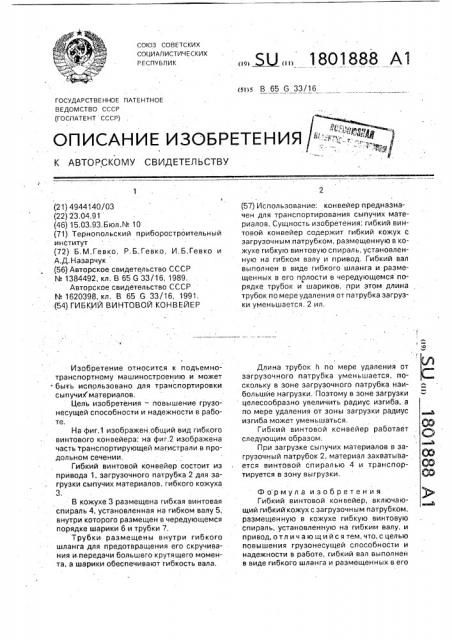

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 65 G 33/16

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (l OCilATEHT CCCP)

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4944140/03 (22) 23,04.91 (46) 15,03.93,Бюл,.N 10 (71) Тернопольский приборостроительный институт (72) Б,М,Гевко, Р,Б..Гевко, И.Б.Гевко и

А.Д. Назарчук (56) Авторское свидетельство СССР

¹ 1384492, кл, В 65 G 33/16, 1989.

Авторское свидетельство СССР

¹ 1620398, кл, В 65 G 33/16, 1991. (54) ГИБКИЙ ВИНТОВОЙ КОНВЕЙЕР

Изобретение относится к подъемнотранспортному машиностроению и может . быть использовано для транспортировки сыпучими материалов, Цель изобретения - повышение грузонесущей способности и надежности в работе.

На фиг.1 изображен общий вид гибкого винтового конвейера; на фиг.2 изображена часть транспортирующей магистрали в продольном сечении, Гибкий винтовой конвейер состоит из привода 1,. загрузочного патрубка 2 для загрузки сыпучих материалов, гибкого кожуха

В кожухе 3 размещена гибкая винтовая спираль 4, установленная на гибком валу 5, внутри которого размещен в чередующемся порядке шарики 6 и трубки 7.

Трубки размещены внутри гибкого шланга для предотвращения его скручивания и.передачи большего крутящего момента, а шарики обеспечивают гибкость вала.

„„5U„, 1801888 А1 (57) Использование: конвейер предназначен для транспортирования сыпучих материалов, Сущность изобретения: гибкий винтовой конвейер содержит гибкий кожух с загрузочным патрубком, размещенную в кожухе гибкую винтовую спираль, установленную на гибком валу и привод. Гибкий вал выполнен в виде гибкого шланга и размещенн.ых в его полости в чередующемся порядке трубок и шариков, при этом длина трубок по мере удаления от патрубка загрузки уменьшается, 2 ил.

Длина трубок h по мере удаления от загрузочного патрубка уменьшается, поскольку в зоне загрузочного патрубка наибольшие нагрузки, Поэтому в зоне загрузки целесообразно увеличить радиус изгиба. а по мере удаления от зоны загрузки радиус изгиба может уменьшаться. ОО

Гибкий винтовой конвейер работает следующим образом, Ъ

При загрузке сыпучих материалов в загрузочный патрубок 2, материал захватыва- ©© ется винтовой спиралью 4 и транспор- Ж тируется в зону выгрузки. ОО

Формула изобретения

Гибкий винтовой конвейер, включающий гибкий кожух с загрузочным патрубком, размещенную в кожухе гибкую винтовую спираль, установленную на гибким валу, и привод, отличающийся тем, что, с целью повышения грузонесущей способности и надежности в работе, гибкий вал выполнен в виде гибкого шланга и размещенных в его

1801888

Составитель Б.Гевко

Редактор В.Трубченко Техред M,Ìoðãåíòàë . Корректор C,Ïeêàðü

Заказ 825 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 полости в чередующемся порядке трубок и шариков, при этом длина трубок по мере удаления от загрузочного патрубка уменьшается.
