Способ получения силиката натрия с молярным отношением s @ о @ /n @ о не менее 2

Способ получения силиката натрия с молярным отношением s @ о @ /n @ о не менее 2

Иллюстрации

Показать все

Реферат

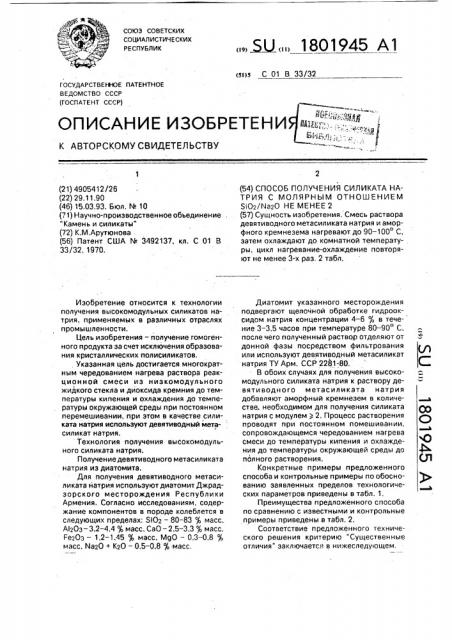

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 С 01 В 33/32

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4905412/26 (22) 29,11.90 (46) 15,03.93. Бюл. М 10 (71) Научно-производственное объединение, "Камень и силикаты" (72) К.М,Арутюнова (56) Патент США hL 3492137, кл. С 01 В

33/32, 1970.

Изобретение относится к технологии получения высокомодульных силикатов натрия, применяемых в различных отраслях промышленности.

Цель изобретения — получение гомогенного продукта за счет исключения образования кристаллических полисиликатов.

Указанная цель достигается многократным чередованием нагрева раствора реакционной смеси из низкомодульного жидкого стекла и диоксида кремния до температуры кипения и охлаждения до температуры окружающей среды при постоянном перемешивании, при этом в качестве силиката натрия используют девятиводный метасиликат натрия.

Технология получения высокомодульного силиката натрия.

Получение девятиводного метасиликата натрия из диатомита.

Для получения девятиводного метасиликата натрия используют диатомит Джрадзорского месторождения Республики

Армения. Согласно исследованиям, содержание компонентов в породе колеблется в следующих пределах: Si02 — 80-83 % масс, А1гОз-3,2-4,4 % масс, СаО -2,5-3,3 % масс, РегОз — 1,2-1,45 % масс, MgO — 0,3-0,8 % масс, йагО+ КгΠ— 0,5-0,8 % масс.

„„5UÄÄ 1801945 А1 (54) СПОСОБ ПОЛУЧЕНИЯ СИЛИКАТА НАТРИЯ С МОЛЯРНЫМ ОТНОШЕНИЕМ

Si0g/МагО НЕ МЕНЕЕ 2 (57) Сущность изобретения, Смесь раствора девятиводного метасиликата натрия и аморфного кремнезема нагревают до 90 — 100 С, затем охлаждают до комнатной температуры, цикл нагревание-охлаждение повторяют не менее 3-х раз, 2 табл, Диатомит указанного месторождения подвергают щелочной обработке гидрооксидом натрия концентрации 4 — 6 % e течение 3-3,5 часов при температуре 80 — 90 С. после чего полученный раствор отделяют от донной фазы посредством фильтрования или используют девятиводный метасиликат натрия ТУ Арм. ССР 2281-80.

В обоих случаях для получения высокомодульного силиката натрия к раствору девяти водного метасиликата натрия добавляют аморфный кремнезем в количестве, необходимом для получения силиката натрия с модулем > 2. Процесс растворения проводят при постоянном помешивании, сопровождающемся чередованием нагрева смеси до температуры. кипения и охлаждения до температуры окружающей среды до полного растворения.

Конкретные примеры предложенного способа и контрольные примеры по обоснованию заявленных пределов технологических параметров приведены в табл. 1.

Преимущества предложенного способа по сравнению с известными и контрольные примеры приведены в табл. 2.

Соответствие предложенного технического решения критерию "Существенные отличия" заключается в нижеследующем, 1801945

В источниках научно-технической информации описан способ получения высокомодульного жидкого стекла, включающий смешение аморфной двуокиси кремния с раствором низкомодульного жидкого стекла при нагревании от 40 до 100 С в течение времени, необходимого для получения однородного процесса, Однако известный признак нагревания смеси до 100 С способствует образованию поликристаллических силикатов натрия., что снижает стабильность раствора и приводит к потери связующих свойств продукта.

Таблица1

П име ы и е ложенного способа

Технологические параметры

Контрольный пример

100

100

1000

1000

1,0

1,18

42,2

42,2

32,0

137,5

4,2 нет нет нет наличие осадка

90

1. Количества исходных комп нентов:

1.1. Метасиликат натрия иэ: а) диатомита, г б) гидрооксида натрия (4-6 ), мл

1.2. Отношение Si02 /N820 по массе

1.3, Девятиводный метасиликат натрия (готовый), г

1.4. Вода, мл

1.5. Аморфный кремнезем, г

2. Модуль полученного раствора

3. Чередование нагрева и охлаждения, раз

4. Наличие нерастворенного вещества при разовом цикле нагрев-охлаждение

5. Температура обработки диатомита елочью, С

Формула изобретения

Способ получения силиката натрия с молярным отношением SiOz/NazO не менее

2, включающий нагревание смеси ниэкомодульного жидкого стекла и аморфного кремнезема, отличающийся тем, что, с целью получения гомогенного продукта эа счет исключения образования кристаллических полисиликатов натрия, нагревание

10 смеси осуществляют до температуры кипения, затем смесь охлаждают до комнатной температуры, повторяют цикл нагревание-охлаждение не менее трех раз, а в качестве ниэкомодульного жидкого стекла используют раствор девятиводного метасиликата натрия.

1801945

Табл ица2

Показатели

Способы

Качество и о кта

Исходный силикат модуль гомогенность

4,2-6

40-100 из глыбы

Про прототипу нет

1-4

100

Контрольный пример обеспечивается

90 из диатомита обесп ечивается

4,2

100 из диатомита

3 90 обеспечивается

Составитель К.Арутюнова

Техред M.Ìîðãåíòàë Корректор M.Càìáoðñêàÿ

Редактор

Заказ 828 Тираж Подписное, ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101

Примеры предложенного спосо ба

Температура нагрева„,.C

Количество циклов " нагрев-охлаж-, дение" из девятиводного метасиликата из девятиводного метасиликата не обеспечивается, выделение осадка не обеспечивается, выделение осадка
