Способ контроля формирования фильтрационных каналов в процессе разработки нефтегазовой залежи
Иллюстрации
Показать всеРеферат
Использование: в нефтегазодобывающей промышленности, для контроля за разработкой нефтяных и газовых месторождений на естественном или искусственном водонапорном режимах. Сущность изобретения: способ включает периодический отбор проб из контролируемой и добывающих скважин, проведение химического анализа проб с определением контролируемого элемента, сравнение результатов анализа проб из добывающих скважин с результатами анализа проб из контрольной скважины, определение формирования фильтрационных каналов, в качестве контролируемого элемента определяют содержание сульфата кальция, формирование фильтрационных каналов контролируют по объему искусственных каналов выщелачивания, рассчитываемого по формуле V(t)y MyCaS04/ CaS04, где V(t)y объем искусственных каналов выщелачивания, м ; Му - общее количество растворенного и вынесенного из пласта сульфата кальция, кг; р - плотность сульфата кальция, кг; по изменению объему искусственных каналов выщелачивания судят о фильтрационной неоднородности пласта. 1 табл., 1 ил. ел с

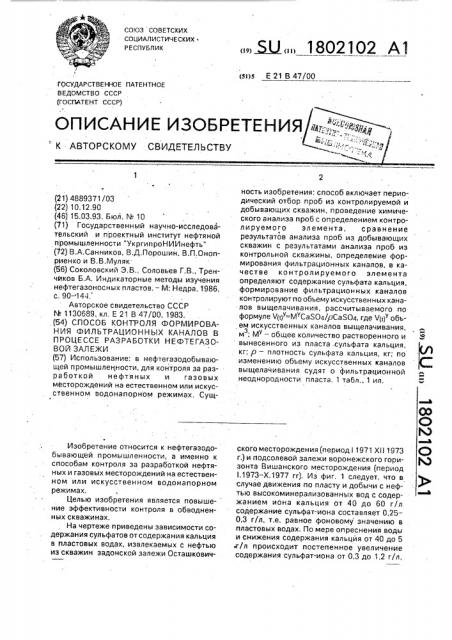

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ .
РЕСПУБЛИК (и)ю Е 21 В 47/00
ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ
ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4889371/03 (22) 10.12,90 (46) 15.03,93. Бюл. М 10 (71) Государственный научно-исследовательский и проектный институт нефтяной промышленности "УкргипроНИИнефть" (72) В.А,Санников, В.Д.Порошин, В.П.Оноприенко и В,В.Муляк (56) Соколовский Э,В., Соловьев Г.В., Тренчйков Б,А. Индикаторные методы изучения нефтегазоносных пластов. — М: Недра, 1986, с, 90-144.
Авторское свидетельство СССР
N.1130689,,кл. Е 21 В 47/00, 1983. (54) СПОСОБ КОНТРОЛЯ ФОРМИРОВАНИЯ ФИЛЬТРАЦИОНН ЫХ КАНАЛОВ В
ПРОЦЕССЕ РАЗРАБОТКИ НЕФТЕГАЗОВОЙ ЗАЛЕЖИ (57) Использование: в нефтегазодобывающей промышлен.ности, для контроля за разработкой нефтяных и газовых месторождений на естественном или искусственном водонапорном режимах. СущИзобретение относится к нефтегазодобывающей промышленности, а именно к способам контроля за разработкой нефтяных и газовых месторождений на естественном или искусственном водонапорном режимах, Целью изобретения является повышение эффективности контроля в обводненных скважинах.
На чертеже приведены зависимости содержания сульфатов от содержания кальция в пластовых водах, извлекаемых с нефтью иэ скважин задонской залежи Осташкович„„5UÄÄ 1802102А1 ность изобретения: способ включает периодический отбор проб из контролируемой и добывающих скважин, и роведение химического анализа проб с определением контролируемого элемента, сравнение результатов анализа проб из добывающих скважин с результатами анализа проб иэ контрольной скважины, определение формирования фильтрационных каналов, в качестве контролируемого элемента определяют содержание сульфата кальция, формирование фильтрационных каналов контролируют по обьему искусственных каналов выщелачивания, рассчитываемого по формуле V(r) =M"CaS04 pCaS04, где V(i)У обьем искусственных каналов выщелачивания, з. у
° м: МУ вЂ” общее количество растворенного и З вынесенного из пласта сульфата кальция, кг; р — плотность сульфата кальция, кг; по изменению обьему искусственных каналов выщелачивания судят о фильтрационной неоднородности пласта, 1 табл.. 1 ил. ского месторождения (период I 1971 XII 1973 г.) и подсолевой залежи воронежского гори- Я зонта Вишанского месторождения (период
l,1973 — Х.1977 гг), Из фиг, 1 следует, что в случае движения по пласту и добычи с нефтью высокоминерализованных вод с содержанием иона кальция от 40 до 60 г/л содержание сульфат-иона составляет 0,250,3 г/л, т,е. равное фоновому значению в пластовых водах, По мере опреснения воды и снижения содержания кальция от 40 до 5 г/л происходит постепенное увеличение содержания сульфат-иона от 0,3 до 1,2 г/л, 1802102 что свидетельствует о дополнительном насыщении воды сульфатами в результате растворения ангидрита.
Таким образом, зная фоновое содержание сульфат-иона в пластовой и закачиваемых водах, извлекаемой с нефтью по добывающим скважинам можно рассчитать количество и объем растворенных сульфатных пород на участке залежи от зоны нагнетания к зоне отбора каждой конкретной скважины и в целом по.залежи в любой промежуток времени, а также за весь пери- од разработки месторождения, Количество растворенного и вынесенного из пласта ангидрита по залежи (или участку залежи, контролируемому группой добывающих скважин) за период времени определяются по формуле (1).
М"Ca$04=1,42 Х(Cxl$04 Qi ti) (1) где M Са$0 — общее количество растворенного и вынесенного из пласта ангидрита по залежи (или участку залежи), контролируемой группой добывающих скважин в период времени, кг;
CyiS04 — избыточная концентрация сульфат-иона в пластовой воде, добываемой из i-той скважины в период времени, кг/м;
Qi — дебит воды по i-той скважине в период времени t, м /сут;
t — время, сут„
1 42 — коэффициент, позволяющий по количеству сульфата и молекулярной массе химических элементов (Са, $, О), входящих в. формулу ангидрита, рассчитать количестso данного минерала в объеме раствора.
C
Сф$04 — фоновая концентрация сульфат-иона в закачиваемой воде или в воде из водонапорного горизонта (для скважин, находящихся в начальной стадии обводнения — фоновая концентрация сульфат-иона в пластовой воде ) в период времени t, кг/м .
Объем фильтрационных каналов, образовавшихся в процессе выщелачивания минералов . при заводнении залежи, определяют по формуле у М C3 $04 (3) р Ca%54 где Ч{ )у — объем искусственных фильтрационных каналов в зоне дренирования у-группы скважин образовавшихся за период времени t, м; р- плотность ангидрита, кг/м .
С использованием формул (1)-(3) рассчитывают количество растворенного ангидрита и объем каналов растворения отдельно по единичным скважинам за любой промежуток времени, а также в целом по залежи (участку залежи) в различные периоды эксплуатации скважин и в целом за весь обводненный период разработки месторождения.
Примеры осуществления способа
67 — — 20,15 м
2400— з
Формула изобретения
Способ контроля формирования фильтрационных каналов в процессе разработки нефтегазовой залежи, включающий периодический отбор проб из контрольной и добывающих скважин, проведение химического анализа проб с определением контролируемого элемента, сравнение ре50
55 Использование заявляемого способа для определения объема фильтрационных каналов в зоне дренирования скважины 67 семилукской залежи восточного блока Тишковского нефтяного месторождения Белоруссии, приуроченного к трещинОватым карбонатным коллекторам и эксплуатирующейся на искусственном водонапорном режиме.
20 1. Гидрохимическими исследованиями определено фоновое содержание сульфатионов в воде по нагнетательной скважине
93, осуществляющей закачку в залежь, которое равно 0.23 г/л.
2. Определено содержание сульфатионов и ионов кальция. а также дебит жидкости и обводненности продукции по скважине 67 за весь обводненный период эксплуатации скважины (с 08,1986 по
30 06.1990 г).
3. По формулам 1-2 определено избыточное соедржание сульфат. ионов в пластовой воде и количестве растворенного ангидрида за отдельные периоды времени
35 экспуатации скважины,а по формуле 3 рассчитан общий объем фильтрационных каналов выщелачивания.
В таблице приведена эксплуатационная характеристика скважины 67, а также дан40 ные гидрохимических исследований и расчетов по формулам 1-2. Из таблицы следует, что общее количество растворенного и вы-.
M8c8HHoI из пласта ангидрита составляет
48360 кг; Расчет по формуле 3 показывает, 45 что объем растворенного ангидрита и общий объем искусственных фильтрационных каналов составляет 20,15 мз.
1802102 зультатов анализа проб из добывающих скважин с результатами анализа проб из контрольной скважины и определение формирования фильтрационных каналов,о т л ич а ю шийся тем, что, с целью повышения эффективности контроля в обводненных скважинах, в качестве контролируемого элемента определяют содержание сульфата кальция, формирование фильтрационных каналов контролируют по объему искусственных каналов выщелачивания, рассчитываемого по формуле у М" CaS04 р СаЯ04 где V(r)" — объем искусственных каналов выщелачивания,мз;
M" — общее количество растворенного и вынесенного из пласта сульфата кальция, кг; з р — плотность сульфата кальция, кг/м, а по изменению объема искусственных каналов выщелачивания судят о фильтрационной неоднородности пласта.
Э ксплуатационная характеристика.скважин ы 67 Тишко вского месторождения (1986-1990 г,) Год, месяц
Избыточ,содерж.
С1$04, г/л Сх
Ож, Вода, Q в м /сут. м /сут.
Содерж.
S04. г/л.
Количество сульфатов, Растворен, кг
Плотность воды кг/м
Число дней экспл.
S04 CaS04
1986
1987
1988 н и
1989
1990 и
П р и м е ч а н и е; Содержание сульфат-иона в воде, закачиваемой в залежь - 0,23 г/л, 08-12
01-03
0,4-0,6
07-09
10-12
01-03
04-06
07-09
10- l2
01-03
04-06
07-09
10-12
01-03
04-06
22
16
42 .
117
47
82
104
83
76
77
86
16
77
92
71
47
96
90 93, 96
98
98
98
99
3,5
12,3
39
83
22
101
74
97
77
81
73
84
69
132
89
72
92
51
79
91
91
88
51
92
86
81
1140
0,30
0,30
0,40
0,50
0,55
0,50
0.60
0,65
0,70
0,75
0,80
0,75
0,80
0,75
0,85
0,07
0,07
0,17
0,27
0,32
0,25
0,35.
0,40
0,45
0,50
0,55
0,500,55
0,50
0,60
Всего:
32
77
477
2062
2331
3531
3564
2104
3358
3973
4368
46
109
678
2927
2833 .
5014
4303
5061
2987
4768
5642.
3969
6203
48360
1802102 0 00 ъО 40 щ щ
3 — ВРШАискОю мбс1нОгОЦВРнне (I 1973 " x l977 r,,) ЗОВ л> -Х» 197ъ .г.) Яе яоц г/ц = I.áú - о. 36 (и С< 1ул " = о.
