Реферат



180213

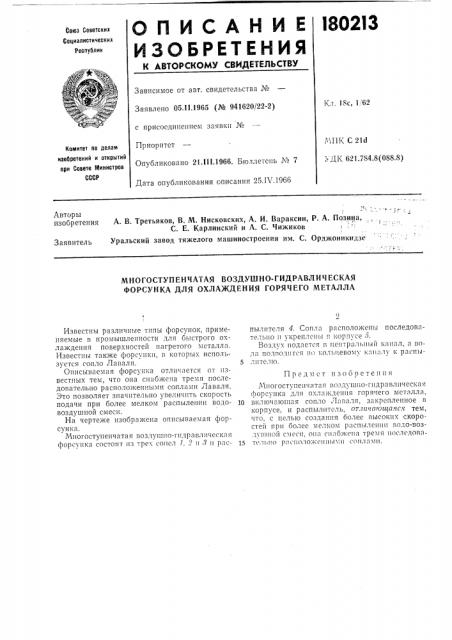

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 05.11.1965 (№ 941620/22-2) (k,1. 18с, 1,/62 с присоединением заявки ¹

ИПК С 21d

3 ДК 621.784.8(088,8) Приоритет

Опубликовано 21.ill.1966. Бюллетень № 7

Дата опубликования описания 25. IV.1966

Комитет по делам иаооретений и открытий при Совете Министров

СССР

Авторы изобретения

A. В. Третьяков, В. М. Нисковских, А. И. Вараксин, P. А. Позина, С. Е. Карлинский и А. С. Чижиков

Уральский завод тяжелого машиностроения им. С. Орджоникидзе

Заявитель

МНОГОСТУПЕНЧАТАЯ ВОЗДУШНО-ГИДРАВЛИЧЕСКАЯ

ФОРСУНКА ДЛЯ ОХЛАЖДЕНИЯ ГОРЯЧЕГО МЕТАЛЛА

Известны различные типы форсунок, применяемые в промышленности для быстрого охлаждения поверхностей нагретого металла.

Известны также форсункп, в которых используется сопло Лаваля. 5

Описываемая форсунка отличается от известных тем, что она снабжена тремя последовательно расположенными соплами Лаваля.

Это позволяет значительно увеличить скорость подачи при более мелком распылении водо- 10 воздушной смеси.

На чертеже изображена описываемая форсунка, Многоступенчатая воз душно-гидр авлнческа я форсунка состоит из трех сопел 1, 2 и 3 и рас- 15 пылптеля 4. Сопла расположены последовательно ii i креплепы в корпусе 5.

Воздух подается в центральный капал, а вола подводится по кольцевому каналу и распыл птел 1о.

Предмет изобретения

Многоступенчатая воздушно-гидравлическая форсунка для охлаждения горя его металла, включающая сопло Ла галя, закрепленное в корпусе, и распылитель, отляптощался тем, что, с целью создания более высоких скоростей при более мелком распылении водо-воздушной смеси, опа снабжена тремя последовательно расположсппы и соилами.
