Индукционный счетчик электрической энергии

Индукционный счетчик электрической энергии

Иллюстрации

Показать все

Реферат



Сущность изобретения: индукционный счетчик электрической энергии содержит тормозной механизм, снабженный узлом тонкой регулировки, выполненным в виде установленного на оси магнита тормозного механизма , червячной пары, служащей для изменения положения магнита в плоскости поворотного диска, на плоскостях которого выполнены концентрические выемки. В качестве регулировочного элемента фазы использован червячный резистор. 1 з.п. ф-лы, 3 ил.

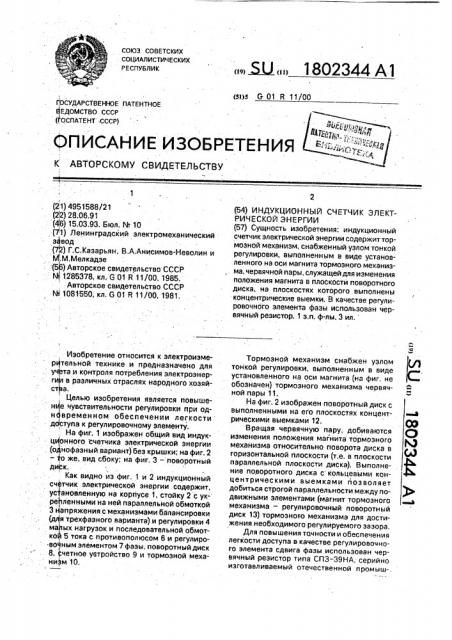

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 6 01 R 11/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (1ОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4951588/21 (22) 28.06.91 (46) 15.03.93, Бюл. М 10 (7 1) Ленинградский электромеханический зч Вод (72) Г.С.Казарьян, B.А,Анисимов-Неволин и

l4.М. Мелкадзе .:(5I5) Авторское свидетельство СССР

Ы 1285378, кл. 6 01 R 11/00, 1985.

Авторское свидетельство СССР

Ь 1081550, кл. 6 01 R 11/00, 1981.

Изобретение относится к электроиэмер тельной технике и предназначено для . у та и контроля потребления электроэнерги в различных отраслях народного хозяйст а.

Целью изобретения является повышение чувствительности регулировки при одновременном обеспечении легкости доступа к регулировочному элементу.

На фиг. 1 изображен общий вид индукционного счетчика электрической энергии . (о нофазный вариант) беэ крышки; на фиг. 2 о же, вид сбоку; на фиг. 3 — поворотный дирк.

Как видно из фиг, 1 и 2 индукционный счфтчик электрической энергии. содержит, усТановленную на корпусе 1, стойку 2 с укрепленными на ней параллельной обмоткой

3 напряжения с ìåõàíèçìàìè балансировки (для трехфазного варианта) и регулировки 4 ма ых нагрузок и последовательной обмоткои 5 тока с противополюсом 6 и регулиро° во ным элементом 7 фазы, поворотный диск

8, 6четное увтройство 9 и тормозной механизм 10.

Ы2„, 1802344 А1 (54) ИНДУКЦИОНН6!Й СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ (57) Сущность изобретения: индукционный счетчик электрической энергии содержит тормозной механизм, снабженный узлом тонкой регулировки, выполненным в виде установленного на оси магнита тормозного механизма, червячной пары, служащейдля изменения положения магнита в плоскости поворотного диска, на плоскостях которого выполнены концентрические выемки. В качестве регулировочного элемента фазы использован червячный резистор. 1 з.п. ф-лы, 3 ил.

Тормозной механизм снабжен узлом () тонкой регулировки, выполненным в виде установленного на оси магнита (на фиг. не обозначен) тормозного механизма червячной пары 11.

На фиг, 2 изображен поворотный диск с выполненными на его плоскостях концентрическими выемками 12. (ф

Вращая червячную пару, добиваются Съ изменения положения магнита тормозного механизма относительно поворота диска в горизонтальной плоскости (т,е. в плоскости параллельной плоскости диска), Выполне- . ние поворотного диска с кольцевыми концентрическими выемками позволяет добиться строгой параллельности между подвижными элементами (магнит тормозного а механизма — регулировочный поворотный диск 13) тормозного механизма для достижения необходимого регулируемого зазора.

Для повышения точности и обеспечения легкости доступа в качестве регулировочного элемента сдвига фазы использован червячный резистор типа СПЗ-39НА. серийно изготавливаемый отечественной промыш-.

1802344 ленностью (в соответствии с ОЖ0.468.377.

ТУ).

Такое выполнение конструкции индукционного счетчика электрической энергии позволяет повысить чувствительность регулировки.

Формула изобретения

1. Индукционный счетчик электрической энергии, содержащий установленную s корпусе стойку, на которой закреплены обмотка напряжения с механизмами балансировки и регулировки малых нагрузок и обмотка тока с противополюсом и регулировочным элементом фазы, поворотный диск. счетный механизм и тормозной механизм: с поСтоянным магнитом, выполненным с возможностью продольного осевого перемещения, отличающийся тем, что, с целью повышения точности регулировки тормозного момента, постоянный магнит тормозного механизма снабжен червячной парой поперечного перемещения, а диск

10 выполнен с концентрическими выемками.

2. Счетчик по п.1, отличающийся тем, что регулировочный элемент фазы выполнен в виде червячного резистора, 1802344

{Риа,У

Составитель Г.Казарьян

Техред М.Моргентал Корректор IVI.Êåðåöìàí

Редактор

Производственно-издательский комбинат "Патент" ° г. Ужгород, ул.Гагарина, 101

Заказ 848 Тираж Подписное

ЦНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5
