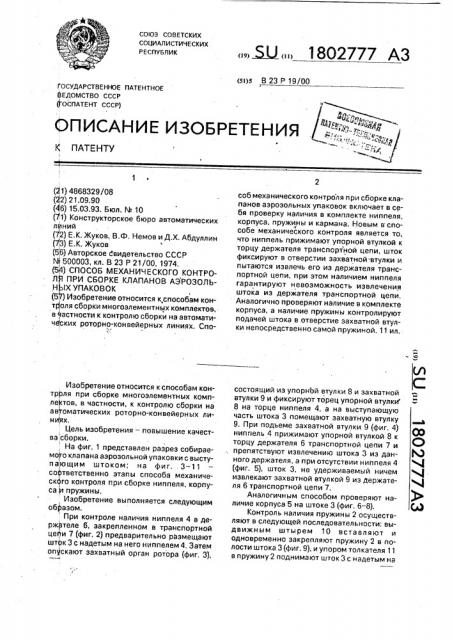

t (21) 4868329/08 (22) 21.09.90 (46) 15.03.93. Бюл. М 10 (T1) Конструкторское бюро автоматических линий (?2) Е.К, Жуков, В,Ф. Немов и Д.Х. Абдуллин (73) Е.К. Жуков (56) Авторское свидетельство СССР

f4 550000000033, кл. В 23 P 21/00, 1974. (5 ) СПОСОБ МЕХАНИЧЕСКОГО КОНТРОЛ ПРИ СБОРКЕ КЛАПАНОВ АЭРОЗОЛЬН IX УПАКОВОК (5, ) Изобретение относится к,способам контроля сборки многоэлементных комплектов, в частности к контролю сборки на автоматических роторно-конвейерных линиях. СпоI"

Изобретение относится к способам контррля при сборке многоэлементных комплектов, в частности, к контролю сборки на авгоматических роторно-конвейерных ли-! ниах.

: Цель изобретения — повышение качества сборки. На фиг. 1 представлен разрез собираемо го клапана аэрозольной упаковки с выступающим штоком; на фиг.. 3 — 11 соответственно этапы способа механического контроля при сборке ниппеля, корпуса 9 пружины.

Изобретение выполняется следующим образом. При контроле наличия ниппеля 4 в держателе 6, закрепленном в транспортной цейи 7 (фиг. 2) предварительно размещают шток 3 с надетым на него ниппелем 4. Затем опускают захватный орган ротора (фиг. 3), „„Я „„1802777 А3 соб механического контроля при сборке клапанов аэрозольных упаковок включает в себя проверку наличия в комплекте ниппеля, корпуса, пружины и кармана. Новым в способе механического контроля является то, что ниппель прижимают упорной втулкой к торцу держателя транспортной цепи, шток фиксируют в отверстии захватной втулки и пытаются извлечь его из держателя транспортной цепи, при этом наличием ниппеля гарантируют невозможность извлечения штока из держателя транспортной цепи, Аналогично проверяют наличие в комплекте корпуса, а наличие пружины контролируют подачей штока в отверстие захватной втулки непосредственно самой пружиной, 11 ил. состоящий из упорной втулки 8 и захватной втулки 9 и фиксируют торец упорной втулк г

8 на торце ниппеля 4, а на выступающую часть штока 3 помещают захватную втулку

9. При подъеме захватной втулки 9 (фиг. 4) ниппель 4 прижимают упорной втулкой 8 к торцу держателя 6 транспортной цепи 7 и ., препятствуют извлечению штока 3 из данного держателя, а при отсутствии ниппеля 4 (фиг. 5), шток 3, не удерживаемый ничем извлекают захватной втулкой 9 из держателя 6 транспортной цепи 7.

Аналогичным способом проверяют наличие корпуса 5 на штоке 3 (фиг. 6 — 8).

Контроль наличия пружины 2 осуществляют в следующей последовательности: выдвижным штырем 10 вставляют и одновременно закрепляют пружину 2 в полости штока 3 (фиг. 9), и упором толкателя 11 в пружину 2 поднимают шток 3 с надетым на

1802777 него ниппелем 4 и корпусом 5 из держателя б транспортной цепи 7, Затем закрепляют шток 3 в отверстии захватной втулки 9 при помощи подпружиненного шарика 12 (фиг.

10). При отсутствии пружины 2 выдвижной штырь 10 не воздействует на шток 3, а он не может подняться, при этом неукомплектованное изделие остается в держателе транспортной цепи 7, и его удаляют из зоны сборки (фиг,11)

Формула изобретения

Спосо6 механического контроля при сборке клапанов аэрозольных упаковок, состоящих из деталей шток-ниппель-корпуспружина, при котором поочередно проверяют наличие деталей в комплекте, располагаемом в базовом элементе. о т л ич а ю шийся тем, что, с целью повышения качества сборки, осуществляют подборку узла шток-ниппель, а в последующем и корпус, и контроль наличия ниппеля (или корпуса) осуществляют путем определения возможности перемещения штока относительно базового элемента путем одновременного приложения усилий как к верхней плоскости ниппеля (или корпуса) в направ"0 лении прижатия его к базовому элементу, так и противоположно направленного по штоку, при этом контроль наличия установленной пружины определяют путем определения возможности перемещения комплекта из базового элемента при приложении определенного усилия к нижнему торцу пружины.
