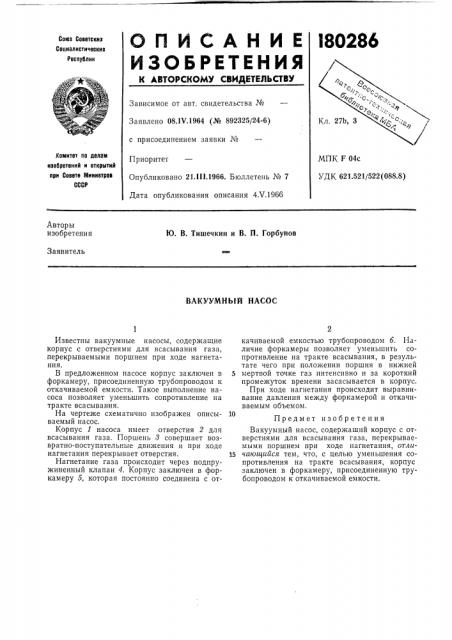

О П И C А Н И Е I80286
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 08.1V.1964 (№ 892325/24-6) с присоединением заявки №
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК F 04с
УДК 621.521/522 (088.8) Приоритет
Опубликовано 21.Ill.1966. Бюллетень № 7
Дата опубликования описания 4.V.1966
Авторы изобретения
Ю. В. Тишечкин и В. П. Горбунов
Заявитель
ВАКУУМНЫЙ НАСОС
Известны вакуумные насосы, содержащие корпус с отверстиями для всасывания газа, перекрываемыми поршнем при ходе нагнетания.
В предложенном насосе корпус заключен в форкамеру, присоединенную трубопроводом к откачиваемой емкости. Такое выполнение насоса позволяет уменьшить сопротивление на тракте всасывания.
На чертеже схематично изображен описываемый насос.
Корпус 1 насоса имеет отверстия 2 для всасывания газа. Поршень 8 совершает возвратно-поступательные движения и при ходе нагнетания перекрывает отверстия.
Нагнетание газа происходит через подпружиненный клапан 4. Корпус заключен в форкамеру 5, которая постоянно соединена с от2 качиваемой емкостью трубопроводом 6. Наличие форкамеры позволяет уменьшить сопротивление на тракте всасывания, в результате чего при положении поршня в нижней
5 мертвой точке газ интенсивно и за короткиЙ промежуток времени засасывается в корпус.
При ходе нагнетания происходит выравнивание давления между форкамерой и откачиваемым объемом.
Предмет изобретения
Вакуумный насос, содержаший корпус с отверстиями для всасывания газа, перекрываемыми поршнем при ходе нагнетания, отли)5 чаютдийся тем, что, с целью уменьшения сопротивления на тракте всасывания, корпус заключен в форкамеру, присоединенную трубопроводом к откачиваемой емкости.
180286 о Jp0L а а
0mcoc гиа из одье о
