Реферат



1ЗО295

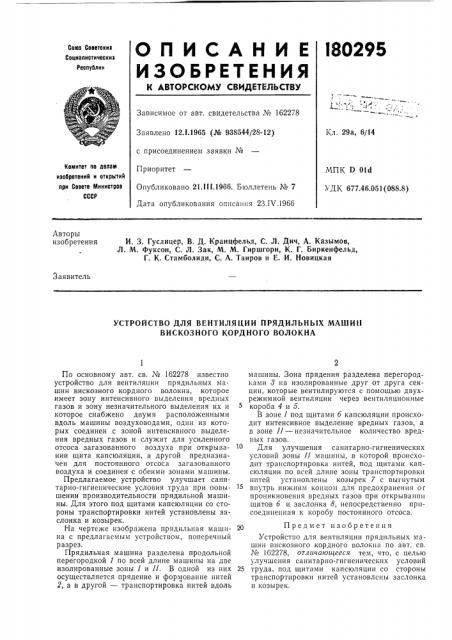

ОГ1ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиз

Социалистическиз

Республик

Зависимое от авт. свидетельства № 162278

Заявлено 12.I.1965 (№ 938544/28-12) с присоединением заявки №

Приоритет

Опубликовано 21.Ill.1966. Бюллетень № 7

Дата опубликования описания 23.IV.1966

Кл. 29а, 6/14

Комитет по делам изобретений H открытий при Совете Министров

СССР

МПК D 01й

УДК 677.46.051(088.8) Авторы изобретения

И. 3. Гуслицер, В. Д. Кранцфельд, С, Л. Дич, А. Казымов, Л. М. Фуксон, С. Л. Зак, М. М. Гиршгорн, К. Г. Биркенфельд, Г. К. Стамболиди, С. А. Таиров и E. И. Новицкая

ЗаявителЬ

УСТРОЙСТВО ДЛЯ ВЕНТИЛЯЦИИ ПРЯДИЛЬНЬ1Х МАШИН

ВИСКОЗНОГО КОРДНОГО ВОЛОКНА

По основному авт. св. ¹ 162278 известно устройство для вентиляции прядильных машин вискозного кордного волокна, которое имеет зону интенсивного выделения вредных газов и зону незначительного выделения их и которое снабжено двумя расположенными вдоль машины воздуховодами, один из которых соединен с зоной интенсивного выделения вредных газов и служит для усиленного отсоса загазованного воздуха при открывании щита капсюляции, а другой предназначен для постоянного отсоса загазованного воздуха и соединен с обеими зонами машины.

Предлагаемое устройство улучшает санитарно-гигиенические условия труда при повышении производительности прядильной машины. Для этого под щитами капсюляции со стороны транспортировки нитей установлены заслонка и козырек.

На чертеже изображена прядильная машина с предлагаемым устройством, поперечный разрез.

Прядильная машина разделена продольной перегородкой 1 по всей длине машины на две изолированные зоны I и 11. В одной из них осуществляется прядение и формование нитей

2, а в другой — транспортировка нитей вдоль машины. Зона прядения разделена перегородками 3 на изолированные друг от друга секции, которые вентилируются с помощью двухрежимной вентиляции через вентиляционные короба 4 и б.

В зоне (под щитами б капсюляции происходит интенсивное выделение вредных газов, а в зоне 11 — незначительное количество вредных газов.

Для улучшения санитарно-гигиенических условий зоны II машины, в которой происходит транспортировка нитей, под щитами капсюляции по всей длине зоны транспортировки нитей установлены козырек 7 с выгнутым внутрь нижним концом для предохранения or проникновения вредных газов при открывании щитов б и заслонка 8, непосредственно присоединенная к коробу постоянного отсоса.

Предмет изобретения

Устройство для вентиляции прядильных машин вискозного кордного волокна по авт. св. № 162278, отличающееся тем, что, с целью улучшения санитарно-гигиенических условий

25 труда, под щитами капсюляции со стороны транспортировки нитей установлены заслонка и козырек.

180295 ф г.

«)

Я/ — i
