Патент ссср 180317
Патент 180317
Авторы
Классы МПК
Патент ссср 180317
Иллюстрации
Реферат

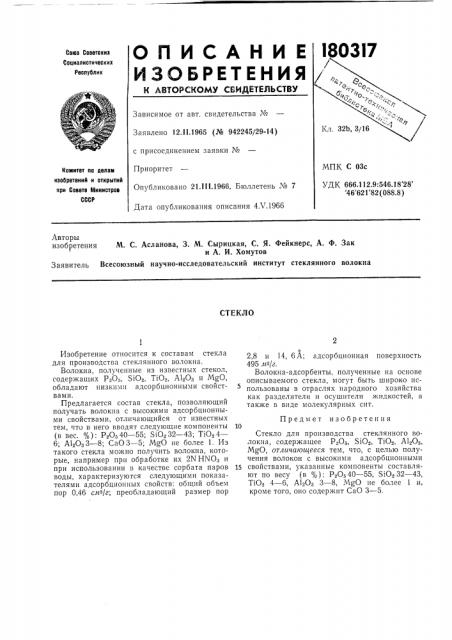

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К ABT0PCR0MY СБИДЕТЕЛЬСТ У
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 12.11.1965 (№ 942245/29-14) с присоединением заявки №
Приоритет
Опубликовано 21.111.1966. Бюллетень № 7
Дата опубликования описания 4Л .1966
Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобпетения
М. С. Асланова, 3. М, Сырицкая, С. Я. Фейкнерс, А. Ф. Зак и А. И. Хомутов
Всесоюзный научно-исследовательский институт стеклянного волокна
Заявитель
СТЕКЛО
Изобретение относится к составам стекла для производства стеклянного волокна.
Волокна, полученные из известных стекол, содержащих РзО,;, SiO>, TiO, A1203 и MgO, обладают низкими адсорбционными свойствами.
Предлагается состав стекла, позволяющий получать волокна с высокими адсорбционными свойствами, отличающийся от известных тем, что в него вводят следующие компоненты (в вес. %): Рз0.-40 — 55; $10з32 — 43; TiO 4—
6; А1.0,3 — 8; Са03 — 5; MgO не более 1. Из такого стекла можно получить волокна, которые, например при обработке их 2N HNO и при использовании в качестве сорбата паров воды, характеризуются следующими показателями адсорбционных свойств: общий объем пор 0,46 смака; преобладающий размер пор
2,8 и 14, 6А; адсорбционная поверхность
495 я%.
Волокна-адсорбенты, полученные на основе описываемого стекла, могут быть широко использованы в отраслях народного хозяйства как разделители и осушители жидкостей, а также в виде молекулярных сит.
Предмет изобретения
Стекло для производства стеклянного волокна, содержащее РзО:, $10, Т10з, А1зОа, MgO, отличающееся тем, что, с целью получения волокон с высокими адсорбцнонными
1S свойствами, указанные компоненты составляют по весу (в %): Рз0.-40 — 55, SiO>32 — 43, TiO 4 — 6, А120з 3 — 8, МдО не более 1 и, кроме того, оно содержит СаО 3 — 5.
