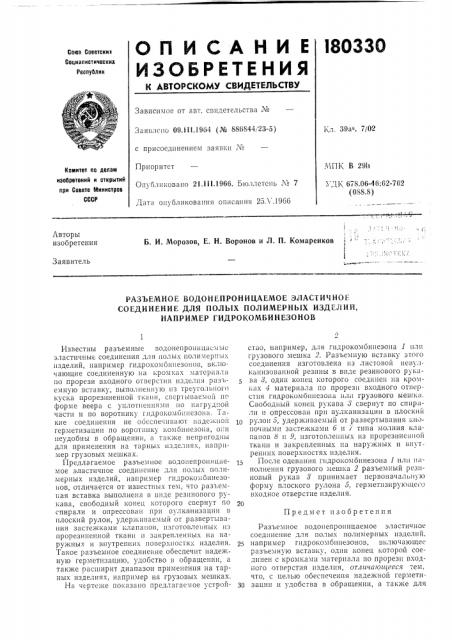

О П И С А Н И E 1ЗОЗЗО
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Саюа Саветских
Социалистических
Республик
Зависимое от авт. свидетельства M
Заявлено 09.111.1964 (¹ 886844123-5) 1 л. 39а! . 7/02 с присоединением заявки М
Приоритет
МПК В 29II
Комитет па делаю иаоСретений и открытий при Совете Министров
СССР
Опуолпковано 21.111.19GG. Бюллетень М 7
Дата опубликования описания 25Л .19бб
УДК 678.06-46:62-762 (088,8) г
Б. И. Морозов, Е. Н. Воронов и Л. П. Комаренков
Лвторы изобретения ч.; Г
1 ь,!
Заявитель
РАЗЪЕМНОЕ ВОДОНЕПРОНИЦАЕМОЕ ЗЛАСТИЧНОЕ
СОЕДИНЕНИЕ ДЛЯ ПОЛЫХ ПОЛИМЕРНЫХ ИЗДЕЛИЙ, НАПРИМЕР ГИДРОКОМБИНЕЗОНОВ
Предмет изобретения
Известны разъемные водопепро1цщаемыс эластичные соединения для полых полимерных изделий, например гидрокомбнпезопов, включающие соединенную на кромках материала
ГIО IlpopEçè входного Отверстия изделп>! p 113ú емную вставку, выполненну1о нз треугольиого куска прорезиненной ткани, свертываемой по форме веера с уплотнениями по нагруд11ой части и по воротнику гндрокомбпиезона. Такие соединения не обеспе пвают надежной герметизации по воротнику комбинезона, ош! неудобны в обращении, а также непригодны для применения на тарных изделиях, например грузовых мешках.
Предлагаемое разъемное водонепроницаеvoe эластичное соединение для полых полимерных изделий, например гидрокомбинезонов, отличается от известных тем, что разъем-! ая вставка выполнена в инде резинового рукава, свободный конец которого свернут по спирали и опрессован при вулканизацип IH плоский рулон, удерживаемый от развертывания застежками клапанов, изготовленных пз прорезиненной ткани и закрепленных на наружных и внутренних поверхностях изделия.
Такое разъемное соединение обеспечит надежную герметизацию, удобство в обращении, а также расширит диапазон применения на тарных изделиях, например на грузовых мешках.
На чертехке показано предлагаемое устройство, например, для гпдрокомбпнезона 1 плп грузового мешка 2. Разъемную вставку этого соединения изготовлена пз листовой невулканизованной резины в виде резинового руI Ilва 8, один конец которого соединен на кромках 1 материала по прорези входного отнерoTIIH гидрокомбпнезопа II i!I 1p)i30BQI 0 меш!,а.
Свободный конец рукава 8 свернут по спирали и опрессовaí прп вулканизации в плоский
1О рулон 5, удержпваемьш от развертывания кноГ!Очнь!ми застежками 6 и / типа молния клdпанов 8 и 9, изготовленных пз прорезиненной ткани и закрепленных а наружных и внутренних поверхностях изделия.
После одевания гндрокомбинезона 1 илп 1шполнения грузового мешка 2 разъемный резиновый рукав 8 принимает первоначальную форму плоского рулона 5, герметпзпрующе о входное отверстие изделия.
Разъемное водонепроницаемое эластичное соединение для полых полимерных изделий, 2s например гпдрокомбпнезонов, включающее разъемную вставку, один конец которой соединен L кромками материала по прорези входного отгерстия изделия, отлнча!ОГцееся -,ем, что, с целью обеспечения надежной гермети30 зашп! и удобства в обращении, а также для
i (5(5:. 30
Сос.!авитсль А. (:. Кузнецов
Редактор Л. К. Ушакова Тсхред А. А. Камышннкова Корректоры; Т. В. Муллина и В. В. Крылова
Заказ 964(8 Тираж 1060 Формат Gyi(5. 60+90 /з Объем 0,13 изд. л. Подписное
ЦНИИПИ Комитета ио делам изобрет/еии((и открытий ири Совете Мипистров СССР
Москва, Центр, пр. Серова, д. 4 ипогра(!и(я, r:ð, Сапунова, 2 ()(1 ll! I IP(.Ill!51,/ Н<п(аЗOI(cl IIP(I З(ЕНЕII!15! I!8 т(1 () Н l/! Х
II3,7/3.7II5iX, НЯ П(ЗН//(Е() ilil Г()y30!lhi (З! ЕН Н(ll,, ()аЗъек!п()5(вставка Bbll(07!101!8 !5 вн, ((!)е3li!10. всго рук((в(1, свобо.ц!Ый конец которого св(.;пут по спирали и опрессов(п прн (,улка(и(3 i(Разьем/(pg.y Рцщд,5 - (Р с—
I. ill! II;I,!0ñêèé РУ,7он, У!(/Р)1(нн((с;!Ый от ();13вср I Ûl!Ilill!5! 3 (ГгеЖК(!15!н I(7(!Панов, !Ii/lliолненнь!х ll3 н()о()сЗиненной тl(3111! li 3(1/.()енленн(/(х на н(1руи(ив!х н внутренних IIovep5 Ilo(. 7 и35;;, лип.
