Устройство для настройки угла раскроя на диагонально- резательной машине

Устройство для настройки угла раскроя на диагонально- резательной машине

Иллюстрации

Показать все

Реферат

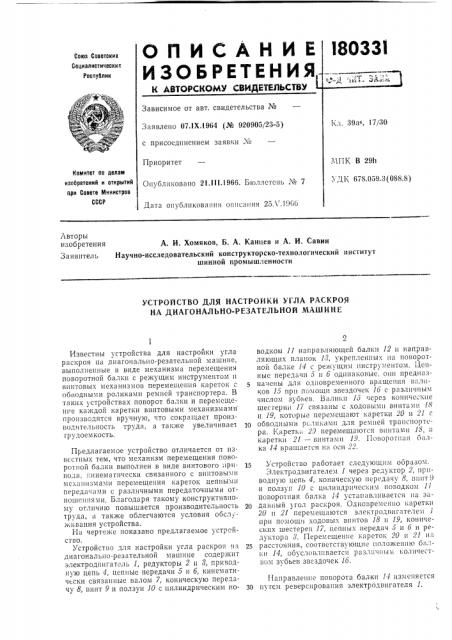

ОПИСАНИЕ

ИЗОбРЕТЕНИЯ

К АВТОРСКОМУ СВИДНЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 07.1Х.1964 (№ 920905/23-5) с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 21.111.1966. Б1ол.11стснь № 7

Дата опубликования описания 25.3 .1966

Авторы изобретения

Заявитель

А. И. Хомяков, Б. А. Канцев и А, И. Савин

Научно-исследовательский конструкторско-технологический институт шинной промышленности

УСТРОЙСТВО ДЛЯ НАСТРОИКИ УГЛА РАСКРОЯ

HA ДИАГОНАЛЪНО-РЕЗАТЕЛЬНОЙ МАШИНЕ

Известны устройства для настройки угла раскроя па диаго11ально-резательной машине, выполненные в виде механизма перемещения поворотной балки с режущим инструментом и винтовых механизмов перемещения кареток с обводными роликами ремней транспортера. В таких устройствах поворот балки и перемегценпе каждой каретки винтовыми механизмами производятся вручную, что сокращает производительность труда, а так ке увеличивае1 грудоемкость.

Предлагаемое устройство отличается от известных тем, что механизм перемещения повор<т1ной балки выполнен в виде винтового:1ринода,:инематически связанного с винтовыми механизмами перемещения кареток цепными переда нами с различными передаточными отноше1иями. Благодаря такому конструктивному отличию повышается производительность труда, и также облегчаются условия обслуживания устройства.

На чертенке показано предлагаемое устройство.

Устройство для настройки угла раскроя на диагонально-резательной машине содержит электродвигатель 1, редукторы 2 и 3, приводную цепь 4, цепные передачи 5 и 6, кинематически связанные валом 7, коническую передачу 8, винт 9 и ползун 10 с цилиндрическим поводком 11 направляющей балки 12 и направляющих планок 18, укреtt;IpHItbtx на поворотной балке 14 с режущим инструментом. Цепные передачи 5 Il 6 одинаковые, онн предназначены для одновременного вращения валиков 15 прн помощи звездочек 16 с различным числом зубьев, Валики 15 через конические шесгерни 17 связаны с кодовыми винтами 18

II 19, IxoTopblp перемещают каретки 20 tt

1п обводными роликамп для ремней транспортера. Каретк;; 20 перемещаются в1штами 18, а каретки 21 — винтами 19. Поворотная балка 14 вращается на оси 22. т5 Устройство раООтает следующим ооразоз1.

Злектродвигателем 1 через редуктор 2, приводную цепь 4, коническую передачу 8, винт 9 и ползун 10 с цилиндрическим поводком 11 поворотная балка 14 устанавливается на за2р данный гол раскроя. Одноьременно каретки

20 н 21 перемещаются электродвигателем 1 при псмошп ходовых винтов 18 11 19, конических шестерен 17, цепных передач 5 н 6 и редуктора 8. Перемещение кареток 20 и 21 на

25 расстояния, соответствмющие 110.1o?t ettttK. ott, !ки 14, Обусловлнваетс11 разл11ч11!>1м 1 О:Itt tect вом зубьев звездочек 16, 11аправлецпе поворота балки 14 изменяется

30 путем реверсирования электродвигателя 1.

180331

11рсдмет Ilз00рстсння

Саста янгель В. П. Сычев

Редактор Л. К. Ушакова Техред А. А. Камышиикова

Корректоры: Т. В. Муллииа и В. В. Крылова

Заказ 954/9 Тираж 1050 Формат бум, 60 90(/з Объем 0,13 изд. л. Подписное

ЦПИИПИ Комизета но делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

>гс1ро!!ствО дл51 на Tpolli(ll углеl ряскрОя не! дия гo110:Ii>ICO-резяте;! Iloll щее механизм пере(!Oil!el!,isl поворотной балки с реяущ(им ннструмспто>l и винтовые механизмы перемещения кяреток с обводными роликачи ремней транспортера, отлича1ощееся тем, 1 Т О, С ЦЕЛ 1> Ю Н О и Ы Н! (. I I I I SI I I P 0113 I! OД Н Т С Л I > Н 0 С Т Н, облегчения условий труда, механизм пер мсщения поворотной балки выполнен в виде в!гнтового привода, кинематически связанного с винтовыми механизмами перемещения кареток цепными передачами с различными передаточными отношениями.
