Лента конвейера

Лента конвейера

Иллюстрации

Показать все

Реферат



Использование: изобретение относится к конструкциям конвейеров с гибкими тяговыми органами. Сущность изобретения: лента конвейера содержит эластомерный слой с верхними и расположенными под ними нижними поперечными ребрами, размещенные в них вдоль продольной оси пары армирующих гибких труб, обвитых петлями тяговых тросов, расположенных по винтовой линии по ширине ленты, и верхнюю и нижнюю обкладки эластомерного слоя. При этом расположенные в верхнем и нижнем рядах армирующие гибкие трубы смежных пар обвиты петлями продольных тяговых тросов поочередно. 4 ил.

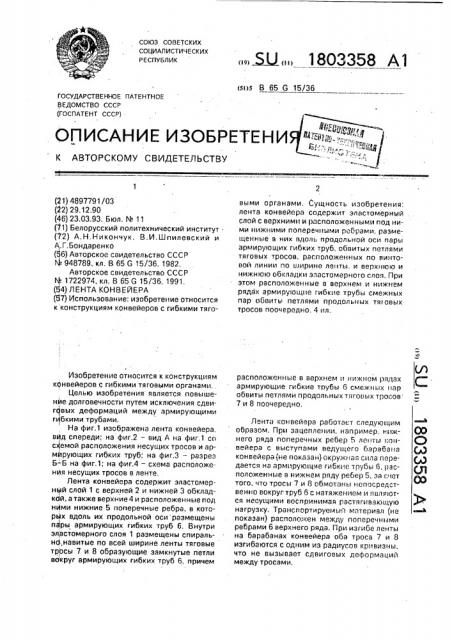

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ы2 1803358 Al (sl)s В 65 G 15/36

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР)

ОПИСАНИЕ ИЗОБРЕТЕНИ ",-":::::--::-",,-:,::-,.";,,„Г

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4897791/03 (22) 29,12.90 (46) 23.03.93. Бюл. N 11 (71) Белорусский политехнический институт . (72) А.Н.Никончук, В.И.Шпилевский и

А,.Г. Бондаренко (56) Авторское свидетельство СССР

Й 948789, кл, В 65 G15/36,,1982.

Авторское свидетельство СССР гф 1722974, кл. В 65 G 15/36, 1991. (54) ЛЕНТА КОНВЕЙЕРА (57) Использование: изобретение относится к конструкциям конвейеров с гибкими тягоИзобретение относится к конструкциям кОнвейеров с гибкими тяговыми органами..

Целью изобретения является повышение долговечности путем исключения сдвиг0вых деформаций между армирующими гибкими трубами, На фиг,1 изображена лента конвейера, вод спереди; нэ фиг.2 — вид А на фиг.1 со с 1емой расположения несущих тросов и армйрующих гибких труб; на фиг.3 — разрез

Б- Б на фиг.1; на фиг.4 — схема расположения несущих тросов в ленте.

Лента конвейера содержит эластомерньгй слой 1 с верхней 2 и нижней 3 обкладкой, а также верхние 4 и расположенные под ними нижние 5 поперечные ребра, в которых вдоль их продольной оси размещены пары армирующих гибких труб 6. Внутри эластомерного слоя 1 размещены спирально.,навитые по всей ширине ленты тяговые тросы 7 и 8 образующие замкнутые петли вокруг армирующих гибких труб 6, причем выми органами, Сущность изобретения; лента конвейера содержит зластомерный слой с верхними и расположенными под ними нижними поперечггыми ребрами. размещенные в них вдоль продольной оси пары армиругощих гибких труб, обвитых петлями тяговых тросов, расположенных по винтовой линии по ширине ленты. и верхнюю и нижнюю обкладки зластомерного слоя. При этом расположенные в верхнем и нижнем рядах армирующие гибкие трубы смежных пар обвиты петлями продольных тяговых тросов поочередно. 4 ил. расположенные в верхнем и нижнем рядах ( армирующие гибкие трубы 6 смежных пар обвиты петлями продольных тяговых тросов

7 и 8 поочередно, Лента конвейера работает следующим образом. При зацеплении, например, rèæнего ряда поперечных ребер 5 лег ты гьонвейера с выступами ведущего барабагга конвейера (не показан) окружная сила передается на армирующие гибкие трубы 6, расположенные в нижнем ряду ребер 5, за счет того, что тросы 7 и 8 обмотаны непосредственно вокруг труб 6 с натяжением и являются несущими воспринимая растягивэющую нагрузку, Транспортируегльгй материал (не показан) расположен между поперечными ребрами 6 верхнего ряда. При изгибе ленты нэ барабанах конвейера оба троса 7 и 8 изгибаются с одним из радиусов кривизны, что не вызывает сдвиговых деформаций между тросами.

1 803358

Чередование замкнутых пегель тросов на армирующих гибких трубах обеих сторон ленты обеспечивает одинаковое - нагружение обоих тросов и отсутствие каких-либо сдвиговых напряжений между ними, что повышает долговечность ленты конвейера в целом, Формула изобретения

Лента конвейера, включающая эластомерный слой с верхними и расположенными под ними нижними поперечными ребрами, . размещенные в них вдоль продольной оси пары армирующих гибких труб, обвитых петлями тяговых тросов, расположенных по винтовой линии по ширине ленты, и верхнюю и нижнюю обкладки зластомерного слоя, отличающаяся тем, что, с целью повышения долговечности ленты путем исключения сдвиговых. деформаций между армирующими гибкими трубами, расположенные в верхнем и нижнем рядах, армирующие гибкие трубы смежных пар обвиты петлями продольных тяговых тросов поочередно.

1803358

Составитель В.Шпилевский

Редактор Т,Мельникова Техред М.Моргентал Корректор M.КереЧман

Заказ 1029 Тираж Подписное, ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35. Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул,Гагарина, 101
