Реферат



Использование: изобретение относится к горному делу, в частности к сооружениям стволов шахт, и м.б. использовано при сооружении составных крепей стволов. Сущность изобретения: затяжка шахтной крепи имеет плиту 1 в виде тонкостей ной оболочки«. из армированного волокнами бетона с ребрами 2 в продольном и поперечном направлении. Арматурная сетка 3, расположенная у основания ребер 2, выполнена плоской. Выемки, переходящие в ребра, имеют сферическую поверхность. 1 з. п. флы,4ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 21 0 11/15

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) 64 $ „ " @

БЙQ, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ф

° ю

Оа

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4908443/03 (22) 07.12.90 (46) 23.03,93. Бюл. М 11 (71) Латвийский научно-исследовательский и экспериментально-технологический институт строительства (72) В. Б, Арончик, А. Т. Коротов, Н. К, Егоров, И. С, Шакин и В. И. Олейник (56) Авторское свидетельство СССР

М 693022, кл. E 21 0 11/15, 1980.

Авторское свидетельство СССР й. 723117, кл. Е 21 0 11/15, 1980. (54) ЗАТЯЖКА ШАХТНОЙ КРЕПИ

„„ЯХ „„1803578 А1 (57) Использование: изобретение относится к горному делу, в частности к сооружениям стволов шахт, и м.б. использовано при сооружении составных крепей стволов. Сущность изобретения: затяжка шахтной крепи имеет плиту 1 в виде тонкостенной оболочки .. из армированного волокнами бетона с ребрами 2 в продольном и поперечном направлении. Арматурная сетка 3, расположенная у основания ребер 2, выполнена плоской. Выемки, переходящие в ребра. имеют сферическую поверхность. 1 з. и. флы, 4 ил.

1803578

Изобретение относится к горному делу, в частности, к сооружениям стволов шахт, и может быть использовано при сооружении составных крепей стволов шахт, Цель изобретения — снижение материалоемкости, повышение удобства монтажа при повышении надежности затяжки.

Затяжка шахтной крепи выполнена в виде армированной сеткой тонкостенной оболочки из дисперсно армированного ао- "0 локнами бетона с ребрами, образованными продольными выемками, имеющими сферическую поверхность, переходящую в про-. дольные и поперечные ребра, при этом сетка выполнена плоской и расположена у "5 основания ребер. Бетон оболочки армирован стальными или стеклянными, или минеральными, или полимерными волокнами.

Армирование тонкой части оболочки дисперсными волокнами повышает трещи- 20 ностойкость и ударную прочност .- элемента, повышая тем самым его надежность, Расположение арматурной сетки у основания ребер увеличивает момент сопротивления сечения, тем самым достигается снижение 25 массы на 40-50 .

Сферическая поверхность выемок, переходящая в продольные и поперечные ребра, обеспечивает удобство ручного монтажа затяжки в крепь, снижая его трудо- 30 емкость.

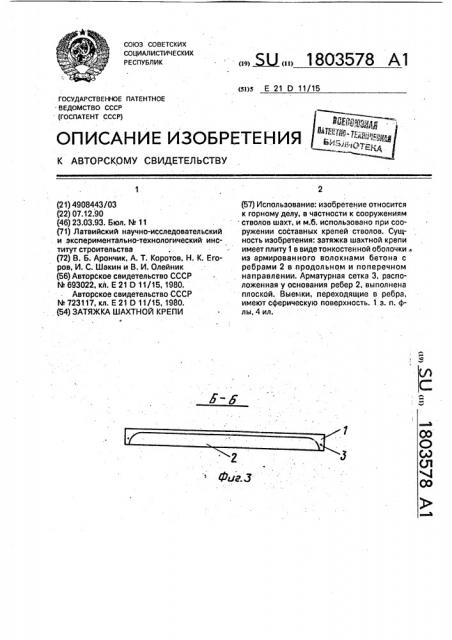

На фиг. 1 (а, б) показана затяжка, общий . вид; на фиг. 2 (а, б) - то же, разрез А-А на фиг. 1, б; на фиг. 3 — то же, разрез Б-Б на фиг. 1а, б, на фиг.4(а, б)-арматурная сетка 35 для элементов на фиг. 1 а, б.

Затяжка шахтной крепи включает плиту

1 в виде тонкостенной оболочки из армированного волокнами бетона с ребрами 2 в продольном и поперечном направлении.

Арматурная сетка 3, расположенная у основания ребер 2, выполнена плоской. Выемки

4, переходящие в ребра, имеют сферическую поверхность.

При установке в крепь плита работает

rio длинному направлению, при этом стержни арматурной сетки 3 растягиваются, а бетон верхней зоны плиты испытывает сжатие.

Использование предлагаемой затяжки позволяет стабилизировать прочность и надежность всей крепи, что обеспечивает ее безремонтную эксплуатацию в течение длительного времени.

Формула изобретения

1. Затяжка шахтной крепи, выполненная в виде армированной сеткой плиты с выемкой, отличающаяся тем, что, с целью снижения материалоемкости, повышения удобства монтажа .при повышении надежности затяжки, плита выполнена в виде тонкостенной оболочки из дисперсно армированного волокнами бетона с ребрами, образованными продольными выемками, имеющими сферическую поверхность, образованными продольными выемками, имеющими сферическую поверхность, переходящую в продольные и поперечные ребра, при этом сетка выполнена плоской и расположена у основания ребер.

2. Затяжка по и. 1;отл и ч а ю щ а я с я тем, что бетон оболочки армирован стальными, или стеклянными, или минеральными, или полимерными волокнами.
