Устройство для удаления обломка электрода из электросталеплавильной печи

Устройство для удаления обломка электрода из электросталеплавильной печи

Иллюстрации

Показать все

Реферат



Сущность изобретения: устройство содержит мульдовый замок и У-обра,зной формы стержень с шипами на крнце, открытой частью обращённый к поверхности расплава и снабженный оголовком со сменным кольцом-уловителем.2 ил.

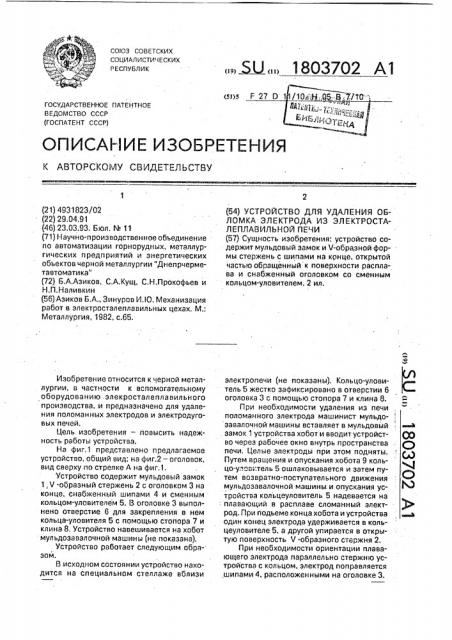

СО!03 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ ЬСТВУ (21) 4931823/02 (22) 29.04.91 (46) 23.03.93. Бюл, 1Ф 11 (71) Научно-производственное объединение по автоматизации горнорудных, металлургических предприятий и энергетических объектов черной металлургии "Днеп рчерметавтоматика" (72) Б.А.Азиков, С.А.Кущ, С.Н.Прокофьев и

Н.П.Наливкин (56) Азиков E.A., Зинуров ИЛО. Механизация работ в электросталеплавильных цехах. М.:

Металлургия, 1982, с.65.

Изобретение относится к черной металлургии, в частности к вспомогательному оборудованию элекросталеплавильного производства, и предназначено для удаления поломанных электродов и злектродуговых пе <ей.

Цель изобретения — повысить надежность работы устройства.

На фиг.1 представлено предлагаемое устройство, общий вид; на фиг.2 — оголовок, вид сверху.по стрелке А на фиг,1.

Устройство содержит мульдовый замок

1, V -образный стержень 2 с оголовкам 3 на конце, снабженный шипами 4 и сменным кольцом-уловителем 5. В оголовке 3 выполнено отверстие 6 для закрепления в нем кольца-уловителя 5 с помощью стопора 7 и клина 8, Устройство навешивается на хобот мульдозавалочной машины (не показана).

Устройство работает следующим образом.

В исходном состоянии устройство находится на специальном стеллаже вблизи

„, . Ж „„1803702 А1 (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ОБЛОМКА ЭЛЕКТРОДА ИЗ ЭЛЕКТРОСТАЛЕПЛАВИЛЬНОЙ ПЕЧИ (57) Сущность изобретения: устройство содержит мульдовый замок и V-образной формы стержень с шипами на конце, открытой частью обращенный к поверхности расплава и снабженный оголовком со сменным кольцом-уловителем. 2 ил. электропечи (не показаны), Кольцо-уловитель 5 жестко зафиксировано в отверстии 6 оголовка 3 с помощью стопора 7 и клина 8. Я

При необходимости удаления из печи поломанного электрода машинист мульдоI завалочной машины вставляет в мульдовый @ . замок 1 устройства хобот и вводит устройст- (О во через рабочее окно внутрь пространства . () печи. Целые электроды при этом подняты.

Путем вращения и опускания хобота 9 кольцо-уловитель 5 ошлаковывается и затем путем возвратно-поступательного движения мульдозавалочной машины. и опускания устройства колвцеуловителв б надевается нв плавающий в расплаве сломанный электрод. Лри подъеме конца хобота и устройства а один конец электрода удерживается в кольцеуловителе 5, а другой упирается в открытую поверхность Ч-образного стержня 2.

При необходимости ориентации плавающего электрода параллельно стержню устройства с кольцом, электрод поправляется шипами 4, расположенными на оголовке 3.

1803702

Составитель И. Чепикова

Редактор Е. Полионова Техред M. Моргентал Корректор Л. Филь

Заказ 1047 Тираж Подписное

ВНИИПИ Государгтвенного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Экономический эффект от применения предлагаемого устройства заключается в сокращении длительности извлечения сломанного электрода из печи и экономии тепла печи, Формула изобретения

Устройство для удаления обломка электрода иэ электросталеплавильной печи, содержащее мульдовый замок и стержень с шипами на конце, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы, стержень выполнен V --образной формы,. открытой поверхностью обращенной к поверхности расплава, и имеет оголовок со сменным кольцом-уловителем.
