Узел соединения элементов каркаса

Узел соединения элементов каркаса

Иллюстрации

Показать все

Реферат



Сущность изобретения: узел каркаса содержит несущий профиль с опорой для опирания примыкающего трубчатого профиля и вертикальный фиксатор, заведенный в отверстие , образованное в трубчатом профиле снизу. Опора и фиксатор выполнены в виде единой пластины. Отверстие под фиксатор выполнено щёлевидным в направлении оси несущего профиля. Пластина в пределах фиксатора имеет двусторонние -подрезы. Трубчатый профиль кромками установлен на пластину в ее вершине и кромками щелевидного отверстия - на подрезку. 2 ил.

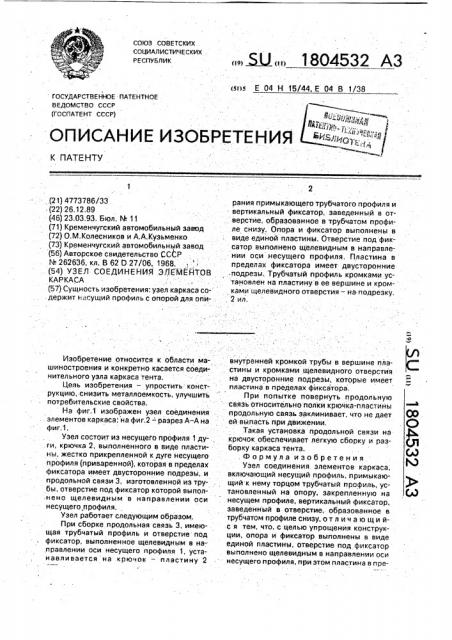

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАР СТВ Е ННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

1 (21) 4773786/33 . (22) 26.12.89 (46) 23.03,93. Бюл. ¹ 11 (71) Кременчугский автомобильный завод (72) О,M.Êîëåñíèêîâ и А,А.Кузьменко (73) Кременчугский автомобильный завод (56) Авторское свидетельство СССР

¹ 262636, кл. В 62 О 27/06, 1968. (54) УЗЕЛ СОЕДИНЕНИЯ ЗЛЕМЕЙТОВ

КАРКАСА (57) Сущность изобретения; узел каркаса со- . держит несущий профиль с опорой для опи-:

Изобретение о носится к области машиностроения и конкретно касается соединительного узла каркаса тента.

Цель изобретения — упростить конструкцию, снизить металлоемкость, улучшить потребительские свойства.

На фиг.1 изображен узел соединения . элементов каркаса на фиг.2 — разрез А — А на фиг.1, Узел состоит из несущего профиля 1 ду. ги, крючка 2, выполненного в виде пластины, жестко прикрепленной к дуге несущего профиля (приваренной), которая в пределах фиксатора имеет двусторонние подрезы, и продольной связи 3, изготовленной из трубы, отверстие под фиксатор которой выполнено щелевидным в направлении оси несущего, профиля.

Узел работает следующим образом.

При сборке продольная связь 3, имеющая трубчатый профиль и отверстие под фиксатор, выполненное щелевидным в направлении оси несущего профиля 1, устанавливается на крючок — пластину 2

«5U 1804532A3 (я)ю Е 04 Н 15/44, E 04 В 1/38

2 рания примыкающего трубчатого профиля и вертикальный фиксатор, заведенный в отверстие, образованное в трубчатом профиле снизу, Опора и -фиксатор выполнены в виде едийой пластины. Отверстие под фиксатор выполнено щелевидным в направлении оси несущего профиля, Пластина в пределах фиксатора имеет двусторонние подрезы, Трубчатый профиль кромками установлен на пластину в ее вершине и кромками щелевидного отверстия — на подрезку.

2 ил, внутренней кромкой трубы в вершине пластины и кромками щелевидного отверстия на двусторонние подрезы, которые имеет пластина в пределах фиксатора, При попытке повернуть продольную связь относительно полки крючка-пластийы продольную связь заклинивает, что не дает ОО ей выпасть при движении. С)

Такая установка продольной связи на ф крючок обеспечивает легкую сборку и раз- (Я борку каркаса тента, . р . Формула изобретения

Узел соединения. элементов каркаса, включающий несущий профиль, примыкающий к нему торцом трубчатый профиль, установленный на опору, закрепленную на (ь) несущем профиле, вертикальный фиксатор, заведенный в отверстие, образованное в трубчатом профиле снизу, о т л и ч а ю щ и йс я тем, что, с целью упрощения конструкции, опора и фиксатор выполнены в виде единой пластины, отверстие под фиксатор выполнено щелевидным в направлении оси несущего профиля, при этом пластина в пре1804532 делах фиксатора имеет двусторонние под- новлен на пластину в ее вершине и кромкарезы, а трубчатый 1трофиль кромками уста- ми щелевидного отверстия.на подрезку.

2 3

Составитель А.улизько

Редактор А;Купрякова Техред М.Моргентал Корректор С,Пекарь

Заказ 1073 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
