Реферат



Использование: при ремонте обсадных колонн и отключении нефтяных и газовых скважин. Сущность: концевые цилиндрические участки пластырей выполнены с ответными выступами и впадинами в виде кольцевых конических участков. Концевая часть внутренней трубы выполнена с продольными прорезями, длина которых меньше длины сочлененного участка. Наибольшая толщина концевых участков в зоуе сочленения выбирается по определенному соотношению. Зня.

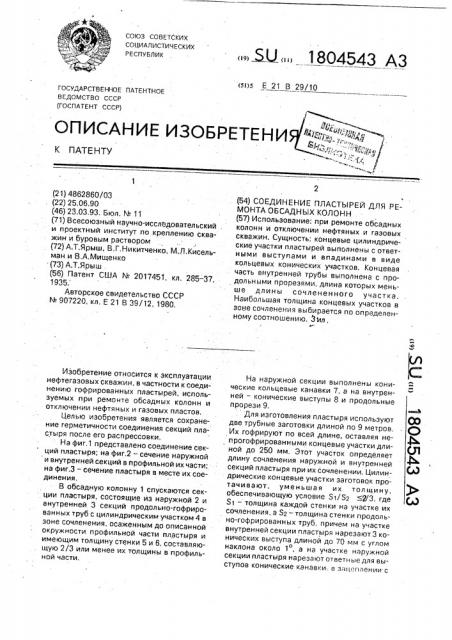

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Е 21 В 29/10

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) гбеоу,: -4- ви;-;г,е., ОПИСАНИЕ ИЗОБРЕТЕНИ

К ПАТЕНТУ (21) 4862860/03 . (22) 25.06.90 (46) 23.03,93. Бюл. N f1 (71) Всесоюзный научно-исследовательский . и проектный институт по креплению скважин и буровым раствором (72) А.Т.Ярыш, В.Г.Никитченко, M.Ë.Êèñåëüман и В.А.Мищенко (73) А.Т.Ярыш . (56) Патент США N 2017451, кл. 285 — 37, 1935.

Авторское свидетельство СССР

N 907220, кл. Е 21 В 39/12, 1980.

Изобретение относится к эксплуатации нефтегазовых скважин, в частности к соединению гофрированных пластырей, используемых при ремонте обсадных колонн и отключении нефтяных и газовых пластов.

Целью изобретения является сохранение герметичности соединения секций пластыря после его распрессовки.

На фиг,1 представлено соединение секций пластыря; на фиг.2 — сечение наружной и внутренней секций в профильной их части; на фиг.3 — сечение пластыря в месте их соединения.

В обсадную колонну 1 спускаются секции пластыря, состоящие из наружной 2 и внутренней 3 секций продольно-гофрированных труб с цилиндрическим участком 4 в зоне сочленения, осаженным до описанной окружности. профильной части пластыря и имеющим толщину стенки 5 и 6, составляющую 2/3 или менее их толщины в профильной части, Й.), 1804543 АЗ (54) СОЕДИНЕНИЕ ПЛАСТЫРЕЙ ДЛЯ РЕМОНТА ОБСАДНЫХ КОЛОНН (57) Использование: при ремонте обсадных колонн и отключении нефтяных и газовых скважин. Сущность . концевые цилиндрические участки пластырей выполнены с ответными выступами и впадинами в виде кольцевых конических участков. Концевая часть внутренней трубы выполнена с продольными прорезями, длина которых меньше длины сочлененного участка.

Наибольшая толщина концевых участков в зоне сочленения выбирается по определенному соотношению. Зил, в

На наружной секции выполнены конические кольцевые канавки 7, а на внутренней — конические выступы 8 и продольные прорези 9.

Ь

Для изготовления пластыря используют QQ две трубные заготовки длиной по 9 метров.. (в)

Их гофрируют по всей длине, оставляя не- ф прогофрированными концевые участки дли- у ной до 250 мм. Этот участок определяет длину сочленения наружной и внутренней секций пластыря при их сочленении. Цилиндрические концевые участки заготовок протачивают, уменьшая их толщину, обеспечивающую условие б1г ов 2/У3. где (,в)

S> — толщина каждой стенки на участке их сочленения, а Sz — толщина стенки продольно-гофрированных труб, причем на участке внутренней секции пластыря нарезают 3 конических выступа длиной до 70 мм с углом наклона около 1, а на участке наружной секции пластыря нарезают ответные для выступов конические канавки. в зацеплении с

1804543 которыми они входят ilpl1 сборке секций над устьем скважины.

После этого вдоль образующей цилиндрических участков под углом 120 прорезаются три прорези шириной 2 — 3 мм, длиной не более 200 мм и отверстием диаметром

4-5 мм в нижней части прорези, что позволяет усилить пружинные свойства концевого участка внутренней секции.

Пластырь собирается на устье скважины. Сначала на штанге с расширяющим инструментом спускаются в скважину внутренняя секция 3 пластыря цилиндрической частью вверх, а затем на нее цилиндрической частью вниз насаживается секция

2. Это становится возможным за счет наличия продольных прорезей 9,во внутренней секции. В результате конические канавки 7 наружной и конические выступы 8 внутренней секций входят в замковое зацепление друг с другом, образуя прочнре сочленение, исключающее осевое перемещение секций относительно друг друга.

Собранные секции пластыря спускаются к месту нарушения ремонтируемой колонны и расширяются в ней дорнирующим устройством до плотного контакта со стенкой обсадной трубы.

Применение предложенного соединения пластыря позволяет перекрыть зоны нарушения обсадных колонн, обеспечивая герметичность соединения секций после его распрессовки в процессе ремонтно-изоляционных работ в скважине;

Формула изобретения

Я 2 — (—

Sã 3

25 где S1 — толщина каждой стенки нэ участке их сочленения;

Я вЂ” толщина стенки продольно-гофри30 рованных труб, Соединение пластырей для ремонта обсадных колонн, включающее сочлененные

"0 посредством ответных выступов и впадин цилиндрические концевые участки продольно гофрированных труб, о т л и ч а ю щ е ес я тем, что, с целью сохранения герметичности соединения после его распрессовки, 15 выступы и впадины нэ концевых участках выполнены в виде кольцевых конических участков, при этом концевая часть внутреннейтрубы выполнена с продольными прорезями, длина которых меньше длины

20 сочлененного участка, а толщина стенки участков сочленения выбирается из соотношения
