Реферат



Изобретение может быть использовано при создании магнитных пускателей, контакторов , реле. Контактное устройство с перестраиваемымиМОСТИКОВЫМИ контактами содержит корпус с неподвижными контактами и траверсу с окнами и подвижными подпружиненными мостиковыми контактами. Благодаря тому, что имеется рамка с одним внутренним и двумя наружными выступами, обеспечивается надежная фиксация и установка каждого мостикового контакта. 8 ил.

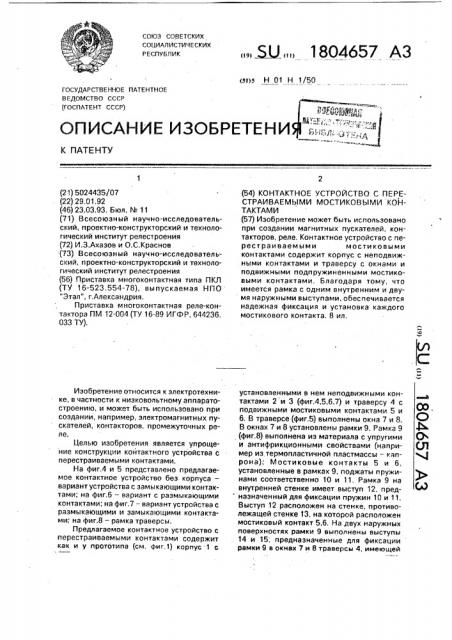

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Н 01 Н 1/50

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

К ПАТЕНТУ (21) 5024435/07 (22) 29.01.92 (46) 23.03,93, Бюл. М 11 (71) Всесоюзный научно-исследовательский, проектно-конструкторский и технологический институт релестроения (72) И,З.Ахазов и О.С.Краснов (73) Всесоюзный научно-исследовательский, проектно-конструкторский и технологический институт релестроения (56) Приставка многоконтактная типа ПКЛ (ТУ 16-523,554-78), выпускаемая НПО

"Этал", г,Александрия.

Приставка -многоконтактная реле-контактора ПМ 12-004 (ТУ 16-89 ИГФР, 644236.

033 ТУ), Изобретение относится к электротехнике, в частности к низковольтному аппаратостроению, и может быть использовано при создании, например, электромагнитных пускателей, контакторов, промежуточных реле.

Целью изобретения является упрощение конструкции контактного устройства с перестраиваемыми контактами.

На фиг,4 и 5 представлено предлагаемое контактное устройство без корпуса— вариант устройства с замыкающими контактами; на фиг.6 — вариант с рэзмыкающими контактами; на фиг.7 — вариант устройства с рэзмыкающими и замыкающими контактами; на фиг.8 — рамка трэверсы.

Предлагаемое контактное устройство с перестраиваемыми контактами содержит кэк и у прототипа (см. фиг.1) корпус 1 с., Ы„„1804657 А3 (54) КОНТАКТНОЕ УСТРОЙСТВО С ПЕРЕСТРАИВАЕМЫМИ МОСТИКОВ6!МИ КОНТАКТАМИ (57) Изобретение может быть использовано при создании магнитных пускателей, контакторов, реле, Контактное устройство с перестраиваемыми мости ковыми контактами содержит корпус с неподвижными контактами и траверсу с окнами и подвижными подпружиненными мостиковыми контактами. Благодаря тому, что имеется рамка с одним внутренним и двумя наружными выступами, обеспечивается надежная фиксация и установка каждого мостикового контакта. 8 ил, установленными в нем неподвижными контактами 2 и 3 (фиг.4,5,6,7) и траверсу 4 с подвижными мостиковыми контактами 5 и

6, В траверсе (фиг.5) выполнены окна 7 и 8.

В окнах 7 и 8 установлены рамки 9. Рамка 9 (фиг,8) выполнена из материала с упругими и антифрикционными свойствами (например из термопластичной пластмассы — кэпрона); Мостиковые контакты 5 и 6, установленные в рамках 9, поджаты пружинами соответственно 10 и 11, Рамка 9 на внутренней стенке имеет выступ 12, пред назначенный для фиксации пружин 10 и 11.

Выступ 12 расположен на стенке, противолежащей стенке 13, на которой расположен мостиковый контакт 5,6, На двух наружных поверхностях рамки 9 выполнены выступы

14 и 15; предназначенные для фиксации рамки 9 в окнах 7 и 8 траверсы 4, имеющей

1804657

3 отверстия 16 и 17, соответствующие форме и размерам выступов 14 и 15.

Сборка предлагаемого устройства осуществляется следующим образом.

В окнах 7 и 8 траверсы 4 устанавливаются рамки 9, предварительно сжатые, как указано на фиг.8 пунктирной линией. В зависимооти от эксплуатационных требований рамка 9 может быть установлена с поворотом на 180 для получения различно- "0

ro исполнения контактов, Рамка 9 фиксиру ется в окнах 7 и 8 траверсы 4 двумя наружными выступами 14 и 15, размещаемыми в отверстиях 16 и 17 траверсы 4. В рамке 9 на внутренний выступ 12 устанавливается пружина 10, 11, а на противоположную стенку 13 — мостиковый контакт 5,6.

После этого траверсу 4 устанавливают в корпус (на чертеже не показан) с установленными в нем неподвижными контактами 2 и 3 20 требуемого исполнения.

Данное решение создано в процессе выполнения работ по договору М 174 (06-Б89-93) и предполагается использовать в раз-. рабатываемых реле-контакторах на 25 номинальный ток 4 А типа ПМ12-004, выпуск которых намечен на Тырныаузском заводе

НВА со второго квартала 1992 r, . При внедрении в производство предлагаемого контактного устройства с перестраиваемыми контактами ожидается экономия пластмассы — 0,005 кг на единицу изделия, что при объеме выпуска 1 млн. шт. в год изделий обеспечит экономию 5 т пластмассы.

Формула изобретения

Контактное устройство с перестраиваемыми мостиковыми контактами, содержащее корпус с неподвижными контактами и траверсу с окнами и подвижными подпружиненными мостиковыми контактами, установленными в траверсе, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, сно снабжено рамками, установленными в окнах траверсы, каждая из рамок выполнена с выступами, расположенными на двух противоположных наружных и на одной из внутренних стенок, причем каждый подпружиненный мостиковый контакт расположен в рамке так, что пружина одним концом установлена на внутреннем выступе рамки.

1804657

1804657 f804657

6 8 << 6 72 7 7 5
