Реферат

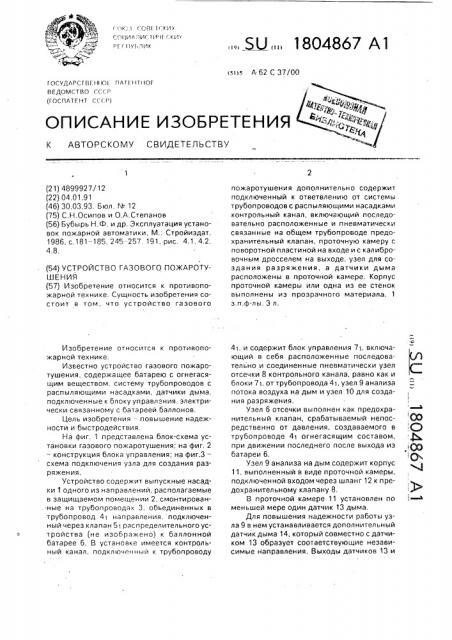

СО1О.1 Е;С;Е31 1СКИХ

СО11И Ь11ИГ:1И II СКИ"

Г- Г Г I I Y I ."I 11 Ê (51is А 62 С 37/00

ГОСУДЛРСТВЕ11110(Г1АТ1 11111ОГ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССГ ) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4899927./12 (22) 04.01.91 (46) 30.03.93. Бюл. N. 12 (75) С.Н.Осипов и Q.À.ÑTåïàíoâ (56) Бубырь Н.Ф. и др. Эксплуатация установок пожарной автоматики, М.: Стройиздат, 1986, с. 181 — 185, 245 -257, 191, рис. 4. 1, 4.2.

4.8. (54) УСТРОЙСТВО ГАЗОВОГО ПОЖАРОТУШЕНИЯ (57) Изобретение относится к противопожарной технике. Сущность изобретения состоит в том, что устройство газового

Изобретение относится к противопожарной технике.

Известно устройство газового пожаротушения, содержащее батарею с огнегасящим веществом. систему трубопроводов с распыляющими насадками, датчики дыма, подключенные к блоку управления, электрически связанному с батареей баллонов.

Цель изобретения — повышение надежности и быстродействия.

На фиг. 1 представлена блок-схема установки газового пожаротушения; на фиг, 2 — конструкция блока управления; на фиг.3— схема подключения узла для создания разряжения.

Устройство содержит выпускные насадки 1 одного из направлений, располагаемые в защищаемом помещении 2, смонтирован. ные на трубопроводах 3, объединенных в трубопровод 4i направления. подключенный через клапан 51 распределительного устройства (не изображено) к баллонной батарее 6. В установке имеется контрольный канал, подключенный к трубопроводу

„„50 „„1804867 А1 пожаротушения допол нител ь но содержит подключенный к ответвлению от системы трубопроводов с распыляющими насадками контрольный канал, включающий последовательно расположенные и пневматически связанные на общем трубопроводе предохранительный клапан, проточную камеру с поворотной пластиной на входе и с калибровочным дросселем на выходе, узел для создания разряжения, а датчики дыма расположены в проточной камере. Корпус проточной камеры или одна иэ ее стенок выполнены иэ прозрачного материала. 1 з.п.ф-л ы, 3 л.

4i, и содержит блок управления 7i, включающий в себя расположенные последовательно и соединенные пневматически узел отсечки 8 контрольного канала, равно как и блоки 7i, от трубопровода 41, узел 9 анализа потока воздуха на дым и узел 10 для создания разряжения.

Узел 6 отсечки выполнен как предохра1 нительный клапан, срабатываемый непос- ж редственно от давления. создаваемого в С) трубопроводе 4i огнегасящим составом, при движении последнего после выхода из ( батареи 6, с

Узел 9 анализа на дым содержит корпус

11, выполненный в виде проточной камеры, подключенной входом через шланг 12 к предохранительному клапану 8.

В проточной камере 11 установлен по меньшей мере один датчик 13 дыма.

Для повышения надежности работы узла 9 в нем устанавливается дополнительный датчик дыма 14, который совместно с датчиком 13 образует соответствующие независимые направления, Выходы датчиков 13 и

1804867

14 подключены к блоку управления установки. Возможна установка большого числа датчиков дыма, причем разного типа.

На выходе проточной камеры 11 установлен съемный калибровочный дроссель

15, обеспечивающий независимо от производительности работы узла 10 постоянство расхода воздуха через корпус 11. Узел 10 для создания разряжения может быть реализован с помощью крыльчатки 16 вентилятора, соединенной с приводом, например электродвигателем (не изображен).

Для простого и эффективного контроля наличия воздушного потока через узел 9 в проточной камере 11 на пути воздушного потока установлена поворотная пластина

17, при этом корпус проточной камеры или по меньшей мере одна его боковая стенка

18 выполнены из прозрачного материала.

Для удобства при настройке предусмотрена шкала 19.

При значительном количестве направлений 41 — 4П (два и более) и различной площади помещений целесообразно использование единого узла 10 для создания

-разряжения, устанавливаемого на общем трубопроводе 20, к которому подключаются выходы узлов 7> — 7> с соответствующими параметрам помещений калибровочными дрос сел я ми 151 — 15,. Включают в работу узел 10 для создания разряжения и обеспечивают принудительное отсасывание воздуха через насадки 1 с расходом К Сигнал на выходе датчиков 13, 14 в корпусе 11 отсутствует, При загорании в одном из помещений и его задымленности дым начинает принудительно засасываться через насадки

1 и при некотором превышении его концентрации срабатывают датчики 13, 14 дыма, фиксируя момент to обнаружения дыма в помещении. Сигнал с выхода еоответствующего узла 7 подается в блок управления, формирующий команду на вскрытие требуемого количества баллонов батареи 6 и на срабатывание соответствующего канала 5 распределительного устройства. Происхо. дит подача огнегасящего состава и отсечка контрольного канала — входа блока 7 от трубопровода 4. Отсечка может производиться и до пуска огнегасящего состава, для этого нужен управляемый дистанционно клапан.

Для упрощения в реальной конструкции используется предохранительный клапан 8, срабатывание которого происходит автоматически от давления, развиваемого огнегэсящим составом, причем за очень короткое время, при этом полость корпуса 11 надежно блокируется на все время прохождения

"0 огнегасящего состава и исключается попадание огнегасящего состава в контрольный канал, По мере выхода огнегасящего состава из насадок 1 (в течение около 1 мин) проис15 ходит ликвидация очага загорания.

Если в какой-то момент времени работы баллонной батареи 6 будет обнаружен дым в другом помещении, то узлом 9 соответствующего контрольного канала также будет сформирована команда на подачу огнегасящего состава в это помещение.

Данное техническое решение может найти применение и в дренчерных установках, 25

Формула изобретения

1, Устройство газового пожаротушения, содержащее батарею с огнегасящим веществом, систему трубопроводов с распыляющими насадками, датчики дыма, подключенные к блоку управления, электрически связанному с батареей баллонов, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности и быстродействия пожаро35 тушения, оно дополнительно содержит подключенный к ответвлению от системы трубопроводов с распыляющими насадками контрольный канал, включающий последовательно расположенные и пневмэтически связанные на общем трубопроводе предохранительный клапан, проточную камеру с поворотной пластиной на входе и с калибровочным дросселем на выходе, узел для создания разряжения, а датчики дыма расположены в проточной камере.

2. Устройство по п,1, от л и ч э ю щ е ес я тем, что корпус проточной камеры или одна из ее боковых стенок выполнены из прозрачного материала.
