Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 B 01 0 47!10

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4792867/26 (22) 22.12.89 (46) 30.03.93. 6юл. М 12 (71) Николаевский кораблестроительный институт им.адм.С.О.Макарова (72) А.M.Âëÿëüêî (56) Авторское свидетельство СССР М

267656. кл. F 27 B 15/02, 1970.

Авторское свидетельство СССР М

1289534. кл. В 01 0 47/10, 1985. (54) ТРУБА-РАСПЫЛИТЕЛЬ (57) Использование: аппаратурно-технологическое оформление процессов тепломас„„5U„„1804894 А1 сопереноса и мокрого пылеулавливания в трубах-распылителях с переменным сечением горловины. Сущность изобретения: корпус трубы-распылителя имеет каркас круглого поперечного сечения, состоящий из жестких или гибких элементов, концы которых закреплены в точках, принадлежащих соосным окружностям, расположенным на торцах корпуса трубы, стенки выполнены из эластичного или тканевого материала, а на торцах трубы установлены приспособления для передачи им крутящего момента. 3 ил.

1804894

Изобретение относится к аппаратурнотехнологическому оформлению процессов тепломассопереноса и мокрого пылеулавливания, в частности к трубам-распылителям с переменным сечением горловины, используемым в технологических агрегатах для стабилизации пропускаемой через трубу среды, Цель изобретения — повышение надежности работы и снижение потерь давления в трубе-распылителе.

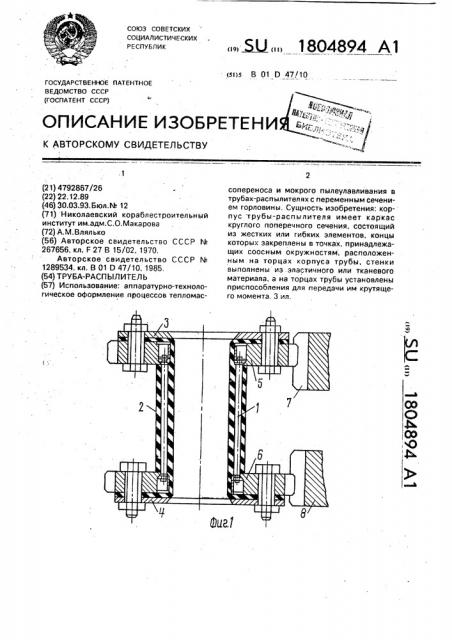

На фиг.1 показан продольный разрез конструкции свободно установленной трубы-распылителя; на фиг.2 — продольный разрез конструкции трубы-распылителя в рабочем положении; на фиг.3 — элементы каркаса в рабочем положении.

Труба-распылитель содержит каркас круглого поперечного сечения из жестких или гибких элементов и стенки из эластичного или тканевого материала 2, образующие корпус трубы. Торцы 3 и 4 оснащены зубчатыми колесами 5 и 6. Имеются приспособления 7 и 8 для передачи крутящего момента соответственно торцам 3 и 4, которые могут быть выполнены в виде зубчатых или червячных передач.

Устройство работает следующим образом.

Поток среды (газ и жидкость) поступает в трубу-распылитель, при необходимости только регулирования сечения горловины трубы-распылителя торцы 3 и 4 вместе с зубчатыми колесами 5 и 6 получают импульс вращательного движения в противоположные стороны через зубчатую передачу, что приводит к изменению элементами 1 каркаса своего положения в пространстве с образованием проходного канала в виде однополостного гиперболоида вращения (имеющего плавное изменение поперечного сечения от входа к выходу). Эластичный материал стенок трубы-распылителя при этом деформируется (сжимается или растягивается) без образования складок на боковой поверхности трубы. За счет использования двух приспособлений 7 и 8 для передачи крутящего момента к торцам 3 и 4 происходит только как бы обжатие потока среды без его закручивания (что может привести к отрыву потока от стенок и последующему

Формула изобретения

Труба-распылитель, содержащая корпус круглого поперечного сечения со стенками из эластичного или тканевого материала, закрепленного в точках, принадлежащих соосным окружностям на торцах трубы, приспособление для передачи крутящего момента, закрепленное на одном из торцов, от л и ч а ю ща я с я тем, что, с целью повышения надежности в работе и снижения потерь давления, она снабжена дополнительным приспособлением для передачи крутящего момента, закрепленным на другом торце, а стенки трубы выполнены с каркасом круглого поперечного сечения из жестких или гибких элементов. уменьшению расхода через трубу-распылитель).

Труба-распылитель совместно с установленным на входе в нее патрубком подвода жидкости может быть использована в качестве контактного аппарата.

В этом случае газовый поток поступает в трубу-распылитель и контактирует с жидкостью, поступающей через указанный выше патрубок. При необходимости изменения проходного сечения трубы-распылителя один из ее торцов (или оба торца} получает импульс вращательного движения через зубчатую передачу, что приводит к транс15 формации сечения трубы-распылителя в .профиль однополостного гиперболоида вращения, размеры горловины которого зависят от угла поворота зубчатого колеса. При этом боковая поверхность трубы-распыли20 теля, выполненная в этом случае из тканевого материала, скручивается и превращается в складчатую, Складки придают вращатель-. ное движение пристенному газовому потоку, способствующему лучшей сепарации

25 твердых частиц из газовой среды, а также отрыву пленки жидкости, текущей по внутренней поверхности трубы-распылителя.

Снижение гидравлического сопротивления достигается путем трансформации сечения

30.трубы-распылителя в профиль однополостного гиперболоида вращения.

Предлагаемая конструкция проста в изготовлении и обладает малой материалоем- . костью, t
