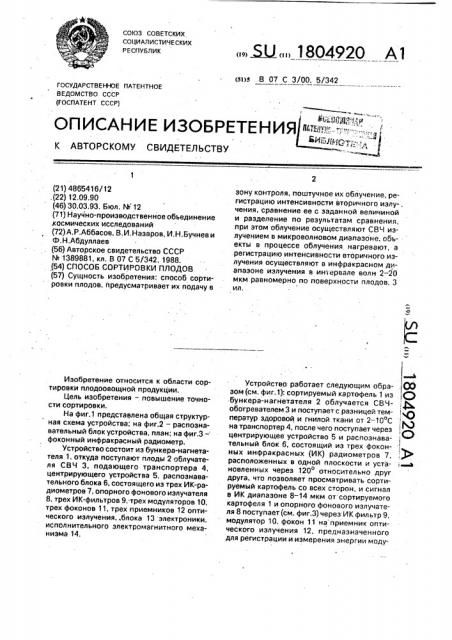

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю .В 07 С 3/00, 5/342

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР

{ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4, . Я р ( (21) 4865416/12 . (22) 12.09.90 (46) 30.03.93, Бюл. N. 12 (71) Научно-производственное объединение космических исследований (72) А.P.Àááàcîâ, В.И.Назаров, И.Н.Бучнев и

Ф. Н,Абдуллаев (56) Авторское свидетельство СССР

N- 1389881, кл. В 07 С 5/342, 1988. (54) СПОСОБ СОРТИРОВКИ ПЛОДОВ (57) Сущность изобретения: способ сортировки плодов, предусматривает их подачу в

Изобретение относится к области сортировки плодоовощной продукции.

Цель изобретения — повышение точности сортировки.

На фиг.1 представлена общая структурная схема устройства; на фиг.2 — распознавательный блок устройства, план; на фиг,3- фоконный инфракрасный радиометр.

Устройство состоит из бункера-нагнетателя 1, откуда поступают плоды 2 облучателя СВЧ 3, подающего транспортера 4, центрирующего устройства 5, распоэнавательного блока 6. состоящего иэ трех ИК-радиометров 7, опорного фонового излучателя

8, трех ИК-фильтров 9, трех модуляторов 10, трех фоконов 11. трех приемников 12 оптического излучения, „блока 13 электроники, исполнительного электромагнитного механизма 14.

„„ ÄÄ 1804920 А1 зону контроля, поштучное их облучение, регистрацию интенсивности вторичного излу-. чения, сравнение ее с заданной величиной и разделение по результатам сравнения, при этом облучение осуществляют СВЧ излучением в микроволновом диапазоне, объекты в процессе облучения нагревают, а регистрацию интенсивности вторичного излучения осуществляют в инфракрасном диапазоне излучения в интервале волн 2 — 20 мкм равномерно по поверхности плодов. 3 ил, Устройство- работает следующим обра- . QQ зом (см. фиг,1): сортируемый картофель 1 иэ ( бункера-нагнетателя 2 облучается СВЧ-, ф обогревателем 3 и поступает с разницей температур здоровой и гнилой ткани от 2 — 10 С на транспортер 4, после чего поступает через центрирующее устройство 5 и распознавательныи блок б, состоящий иа трех фекли-, ных инфракрасных (ИК) радиометрое 7. расположенных в одной плоскости и установленных через 120 относительно друг друга, что позволяет просматривать сортируемый картофель со всех сторон, и сигнал в ИК диапазоне 8 — 14 мкм от сортируемого картофеля 1 и опорного фонового излучателя 8 поступает(см. фиг.3) через ИК фильтр 9, модулятор 10. фокон 11 на приемник оптического излучения 12, предназначенного для регистрации и измерения энергии моду1804920 лированного излучения в диапазоне длин волн 2 — 20 мкм.

С приемника оптического излучения сигнал поступает в блок 13 электроники, где сигналы с трех приемников оптического излучения обрабатываются и выдается соответствующая команда на исполнительный механизм 14; который отбрасывает поврежденный гнилью картофель в сторону, а здоровый клубень падает прямо.

Установка в распознавательном блоке трех инфракрасных радиометров относительно друг друга под углом 120 в одной плоскости позволяет одновременно просматривать сортируемый картофель со всех сторон по всей площади картофеля (см. фиг,2). Распознавание здорового картофеля от пораженного гнилью происходит за счет разницы температур, которая образуется после облучения СВЧ обогревателем сортируемого картофеля, Разница температур . бывает от 2-10 С в зависимости от мощности облучателя и времени облучения. Принцип основан на поглощении молекулами воды электромагнитных колебаний СВЧ.

Здоровый клубень картофеля нагревается медленнее, чем клубень, пораженный гнилью, при одной и той же мощности облучения за одно и то же время. Распознавание клубня картофеля происходит в свободном падении после транспортера и на пути падения клубня картофеля исключены индикационные ролики, тем самым увеличивается производительность установки. При реализации способа скорость сортировки 3 клубня с секунду. Применение фоконного инфракрасного радиометра в диапазоне длин волн от 2 — 20 мкм упрощает исполнение устройства (см. фиг.3), так как здесь нет оптических узлов, изготовление которых

10 для данного диапазона длин волн является процессом трудоемким и дорогим, и требует оптического производства, а в заявляемом устройстве ИК радиометр может быть изготовлен в обычном механическом, цеху.

Формула изобретения

Способ сортировки плодов, предусматривающий их подачу в зону контроля, пОштучное их облучение и регистрацию

20 интенсивности вторичного излучения, сравнение интенсивности вторичного излучения с заданной величиной и разделение на годные и дефектные плоды по результатам сравнения, от Н ич а ю щи и с я тем, что, 25 облучение осуществляют СВЧ-излучением в микроволновом диапазоне, плоды в процессе облучения нагревают, а регистрацию интенсивности вторичного излучения осуществляют в инфракрасном диапазоне

30 излучения в интервале волн 2 — 20 мкм равномерно по поверхности плодов, 1804920

1804920

+ca Г
