Реферат



М 18050

Класс 58b, 7, Э

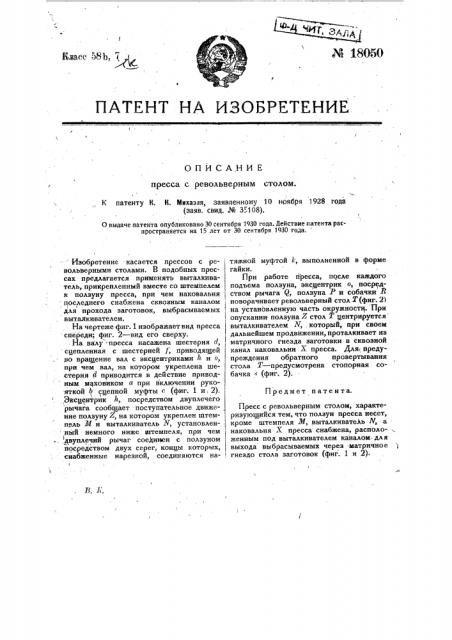

ПАТЕНТ HA ИЗОБРЕТЕНИЕ

ОПИСАНИ Е пресса с револьверным столом.

К патенту К. К. Михазля, заявленному 10 ноября 1928 года (заяв. свид. М 3=108).

О выдаче патента опубликовано 30 сентября 1930 года. Действие патента распространяется на 15 лет от 30 сентября 1930 года.

Предмет пате-нта. — Изобретение касается прессов с револьверными столами. В подобных прессах предлагается применять выталкиватель, прикрепленный вместе со штемпелем к ползуну пресса, при чем наковальня последнего снабжена сквозным каналом ! / для прохода заготовок, выбрасываемых выталкивателем.

- На чертеже фиг. 1изобрайаетвид пресса

:спереди; фиг. 2 — вид его сверху.

На валу пресса насажена шестерня d, сцепленная с шестерней f, приводящей во вращение вал с эксцентриками Й и о, при чем вал, на котором укреплена шестерня ф приводится в действие приводным маховиком а при включении рукояткой 6 сцепкой муфты с (фиг. 1 и, 2). ,Эксц нтрик h, посредством двуплечего рычага сообщает поступательное движение ползуну, на котором укреплен штемпель 3Х и выталкиватель М, установлен ный немного ниже штемпеля, при чем

-. двуплечий рычаг соединен с ползуном посредством двух серег, концы которых, снабженные нарезкой, соединяются на-! тяжкой муфтой а, выполненной в форме гайки.

При работе пресса, после каждого подъема ползуна, эксцентрик о, посред ством рычага ® ползуна Р и собачки .Й поворачивает револьверный стол T (фиг. 2)

1 на установленную часть окружности. При опускании- ползуна Z стол T центрируется ! выталкивателем N,, который, при своем дальнейшем продвижении, проталкивает из матричного гнезда заготовки в сквозной канал наковальни X пресса. Для предупреждения обратного провертывания стола T — предусмотрена стопорная собачка я (фиг. 2).

Пресс с револьверным столом, характеризующийся тем, что ползун пресса несет, кроме штемпеля М, выталкиватель N a наковальня X пресса снабжена, располо- женным под выталкивателем каналом для выхода выбрасываемых через матричное гнездо стола заготовок (фиг. 1 и 2).
