Способ обработки пазов лепестковым кругом

Способ обработки пазов лепестковым кругом

Иллюстрации

Показать все

Реферат



Использование: машиностроение, для одновременной обработки дна и стенок пазов . Сущность изобретения: лепестковый круг вводят в паз с натягом и сообщают кругу вращательное движение. Круг берут с разрезами на лепестках, один из которых расположен в прикорневой части лепестка параллельно оси вращения круга, а второй - под углом а. к оси вращения в направлении от вершины лепестка, расположенной со стороны паза, к его центру, при этом угол а определяют из соотношения а. arctg Ai/A2, где AI и Дг - скорость износа лепестков инструмента в радиальном и осевом направлениях соответственно. Положитель- .ный эффект: по сравнению с известными техническими решениями предлагаемый способ позволяет рационально использовать рабочую поверхность лепестков при обработке пазов, что способствует повышению качества.4 ил.

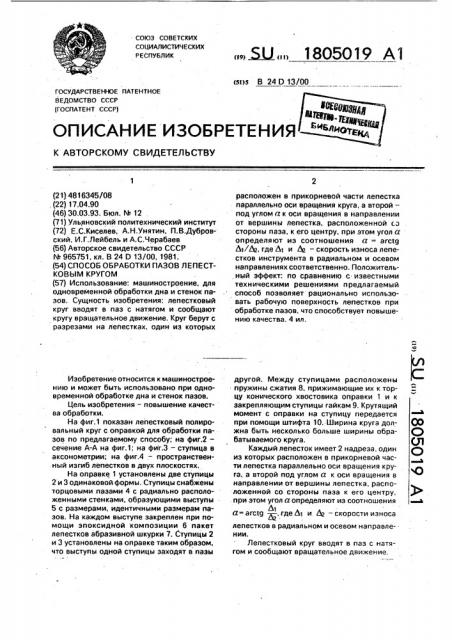

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 24 0 13/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР

{ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4816345/08 . (22) 17.04.90 (46) 30.03.93. Бюл. ¹ 12 (71) Ульяновский политехнический институт (72) Е.С.Киселев, А.Н.Унятин, П.В.Дубровский, И.Г,Лейбель и А.С,Черабаев (56) Авторское свидетельство СССР № 965751, кл. В 24 D 13/00, 1981; (54) СПОСОБ ОБРАБОТКИ ПАЗОВ ЛЕПЕСТКОВЫМ КРУГОМ (57) Использование: машиностроение, для одновременной обработки дна и стенок пазов. Сущность изобретения: лепестковый круг вводят в паз с натягом и сообщают кругу вращательное движение, Круг берут с разрезами на лепестках, один из которых

Изобретение относится к машиностроению и может быть использовано при одновременной обработке дна и стенок пазов.

Цель изобретения — повышение качества обработки.

На фиг.1 показан лепестковый полировальный круг с оправкой для обработки пазов по предлагаемому способу; на фиг.2— сечение А-А на фиг.1; на фиг.3 — ступица в аксонометрии; на фиг.4 .— пространственный изгиб лепестков в двух плоскостях.

На оправке 1 установлены две ступицы

2 и 3 одинаковой формы. Ступицы снабжены торцовыми пазами 4 с радиально расположенными стенками, образующими выступы

5 с размерами, идентичными размерам пазов. На каждом выступе закреплен при помощи эпоксидной композиции 6 пакет лепестков абразивной шкурки 7. Ступицы 2 и 3 установлены на оправке таким образом, что выступы одной ступицы заходят в пазы

„„5U „„1805019 А1 расположен в прикорневой части лепестка параллельно оси вращения круга, а второй— под углом а к оси вращения в направлении от вершины лепестка, расположенной сз стороны паза, к его центру, при этом угол а определяют из соотношения а = arctg

Л1/Йа, где h1 и hg. — скорость износа лепестков инструмента в радиальном и осевом направлениях соответственно. Положительный эффект: по сравнению с известными техническими решениями предлагаемый способ позволяет рационально использовать рабочую поверхность лепестков при обработке пазов, что способствует повышению качества. 4 ил, другой. Между ступицами расположены пружины сжатия 8, прижимающие их к торцу конического хвостовика оправки 1 и к закрепляющим ступицы гайкам 9. Крутящий момент с оправки на ступицу передается при помощи штифта 10. Ширина круга должна быть несколько больше ширины обрабатываемого круга.

Каждый лепесток имеет 2 надреза, один из которых расположен в прикорневой части лепестка параллельно оси вращения круга, а второй под углом Q к оси вращения в направлении от вершины лепестка, расположенной со стороны паза к его центру, . при этом угол а определяют из соотношения

Д1

a=arctg —.гдеЛ1 и ha — скорости износа лепестков в радиальном и осевом направлении.

Лепестковый круг вводят в паз с натягом и сообщают вращательное движение, 1805019

Предлагаемый способ обработки пазов лепестковыми кругами позволяет эффективно осуществлять одновременную обработку дна и стенок паза с высоким качеством поверхностей.

Формула изобретения

Способ обработки пазов лепестковым кругом, при котором последний вводят в паэ с натягом и сообщают кругу вращательное движение, отличающийся тем, что, с целью повышения качества обработки, круг берут с разрезами на лепестках, один из которых расположен в прикорневой части лепестка параллельно оси вращения круга,. а другой — под углом а к оси вращения в направлении от вершины лепестка, расположенной со стороны nasa. к его центру, при этом угол а on еделяют из соотношения ,а- arctg - -, 1 где Л1 — скорость износа лепестков в ради10 альном направлении;

hg — скорость износа лепестков в осевом направлении.

Составитель Е. Киселев

Техред М.Моргентал . Корректор С..Шекмар

Редактор

Заказ 920 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж 35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент"; г; Ужгород. ул.Гагарина, 101

1805019

/ -Ф

Фм2. ф
