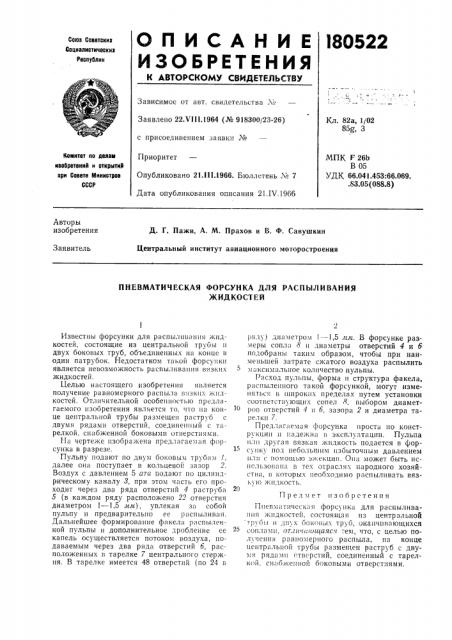

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

180522

Союз Соввтскик

Социалистичвскиа

Ресиублик

Зависимое от авт. свидетельства 0

Заявлено 22Х111.1964 (№ 918300(23-26) Кл. 82а, 1j02

85@, 3 с присоединением заявки ¹

МПК F26b

В 05

УДК 66.041.453:66.069..S3.05 (088.8) йомитет ио делам иаобретеиий и открытий ори Совете Мииистров

СССР

Приоритет

Опубликовано 21.111.1966. Ьюллетень ¹ 7

Дата опубликования описания 21.IV.1966

Авторы изобретения

Д. Г. Пажи, А. М. Прахов и В. Ф, Савушкин

Центральный институт авиационного моторостроения

Заявитель

ПНЕВМАТИЧЕСКАЯ ФОРСУНКА ДЛЯ РАСПЫЛИВАНИЯ

ЖИДКОСТЕЙ

Известны форсунки для распыливания жидкостей, состоящие из центральной трубы ц двух боковых труб, объединенных на конце в один патрубок. Недостатком такой форсуцки является невозможность распыливация вязких жидкостей.

Целью настоящего изобретения является получение равномерного распыла ьязкцх жидкостей. Отличительной особецностшо предлагаемого изобретения является то. что ца конце центральной трубы размещен раструб с двумя рядами отверстий, соединенный с тарелкой, снабженной боковыми отверстиями.

На чертеже изображена предлагаемая форсунка в разрезе.

Пульпу подают по двум боковым трубам 1, далее она поступает в кольцевой зазор 2.

Воздух с давлением 5 ати подают по цилиндрическому каналу 8, при этом часть его проходит через два ряда отверстий 4 раструба

5 (в каждом ряду расположено 22 отверстия диаметром 1 — 1,5 мм), увлекая за собой пульпу и предварительно ее распыливая.

Дальнейшее формирование факела распыленной пульпы и дополнительное дробление ее капель осуществляется потоком воздуха, подаваемым через два ряда отверстий б, расположенных в тарелке 7 центрального стержня. В тарелке имеется 48 отверстий (по 24 в ряду) диаметром 1 — 1,5 л(л!. В форсунке размеры сопла 8 ц диаметры отверстий 4 и б подобраны таким образом, чтобы при наименьшей затрате сжатого воздуха распылить максимальное количество пульпы. расход пульпы, форма и структура факела, распыленного такой форсункой, могут изменяться в широких пределах путем установки соответствующих сопел 8, выбором диаметров отверстий 4 и б, зазора 2 и диаметра таре1ни /.

Предлагаемая форсунка проста по конструкции и надежна и эксплуатации. Пульпа илц другая вязкая жидкость подается в форсуцку под небольшим цзоыточцым давлением или с помощью эжекции. Она может быть использована в тех отраслях народного хозяйства, в которых неооходимо распыливать вязку(о жидкость.

Предмет изобрстения

П певматическа я форсунка для распыливапия жидкостей, состоящая из центральной трубы II дв х ооковых труб, оканчивающихся сопла ми, oT ((! !(!(Ои1аяс((, ем, что, с целью по Iy IeIIIIlI равномерного распыла, на конце центральной трубы размещен раструб с двумя рядами отверстий, соединенный с тарелкой, снабженной боковыми отверстиями.
