Реферат



Использование: в области машиностроения . Сущность изобретения: вариатор содержит раздвижные полушкивы, соединенные гибкой связью. Полушкивы установлены концентрично, подпружинены относительно друг друга и снабжены механизмом дистанционного управления. 1 ил.

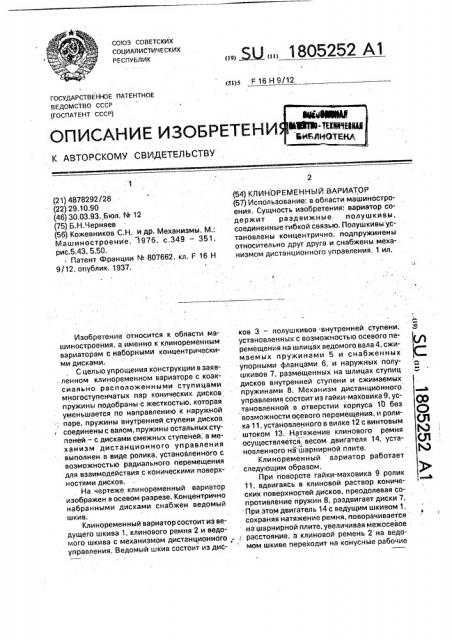

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з F 16 Н 9/12

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4878292/28 (22) 29.10.90 (46) 30.03,93. Бюл. N 12 (75) 5.Н.Черняев (56) Кожевников С.Н; и др Механизмы. M.:

Машиностроение, 1976, с.349 — 351, рис.5.43, 5,50, ° Патент Ф.ранции N 807662, кл. F 16 Н

9/12, опублик. 1937.

Изобретение относится к области машиностроения, а именно к клиноременным вариаторам с наборными концентрическими дисками.

С целью упрощения конструкции в заяв. ленном клиноременном вариаторе с коаксиально расположенными ступицами многоступенчатых пар конических дисков пружины подобраны с жесткостью, которая уменьшается по направлению к наружной

; паре, пружины внутренней ступени дисков соединены с валом, пружины остальных ступеней — с дисками смежных ступейей; а механизм дистанционного управления выполнен.в виде. ролика, установленного с возможностью радиального перемещения для взаимодействия с коническими поверхностями дисков.

На чертеже клиноременный вариатор изображен в осевом разрезе. Концентрично набранными дисками снабжен ведомый шкив.

Клиноременный вариатор состоит из ведущего шкива 1, клинового ремня 2 и ведомого шкива с механизмом дистанционнбго, управления,. Ведомый шкив состоит из дис Ж» 1805252 А1 (54) КЛИНОРЕМЕННЫЙ ВАРИАТОР (57) Использование: в области машиностроения, Сущность изобретения; вариатор содержит раздвижные полушкивы, соединенные гибкой связью, Полушкивы установлены концентрично, подпружинены относительно друг друга и снабжены механизмом дистанционного управления, 1 ил. ков 3 — полушкивов -внутренней ступени; установленных с возможностью осевого перемещения на шлицах ведомого вала 4, сжимаемых пружинами 5 и снабженных упорными фланцами 6, и наружных полушкивов 7, размещенных на шлицах ступиц дисков внутренней ступени и сжимаемых пружинами 8. Механизм дистанционного управления состоит из гайки-маховика 9, ус- О© тановленной в отверстии корпуса 10 без возможности осевого перемещения, и ролика 11, установленного в вилке 12 с винтовым (Л штоком 13. Натяжение клинового ремня осуществляется весом двигателя 14, уста- (Я новленного на шарнирной плите, Клиноременный вариатор работает следующим образом.

При повороте гайки-маховика 9 ролик

11, вдвигаясь в клиновой раствор конических поверхностей дисков, преодолевая сопротивление пружин 8, раздвигает диски 7.

При этом двигатель 14 с ведущим шкивом 1, сохраняя натяжение ремня, поворачивается на шарнирной плите,.увеличивая межосевое ,. расстояние, а клиновой ремень 2 на ведомом шкиве переходит на конусные рабочие

1805252 поверхности меньшего диаметра, тем са. мым уменьшая величину редукции. Регулирование частоты осуществляется при работающем двигателе 14. Когда диски 7 внешней ступени будут раздвинуты до совмещения конических рабочих поверхностей дисков 7 и 3, торцы ступиц дисков 7 упрутся во фланцы 6.При дальнейшем вдвижении ролика 11 усилие будет передаваться . черезэтифланцы идиски внутренней ступе- 10 ни начнут раздвигаться, тем самым еще сильнее уменьшая величину редуцирования. Увеличение величины редуцирования осуществляется в обратном порядке.

Клиноременный вариатор для увеличе- . ния функциональности может работать с обоими регулируемыми шкивами как в режиме редуцирования, так и в режиме мультиплицирования, Каждый шкив может 20 состоять из любого количества концентрично расположенных дисков. При передаче больших мощностей роликов дистанционного управления может быть несколько.

Формула изобретения

Клиноременный вариэтор, содержащий установленные на валах ведущий и ведомый шкивы, из которых, по крайней мере, один выполнен по крайней мере, двухступенчатым и каждая ступень представляет собой имеющую конические рабочие поверхности с коаксиальными ступицами пару дисков, установленную на ступицы смежной ступени с возможностью осевого перемещения, пружины, взаимодействующие с дисками, и механизм дистанционного управления,о тл и ч а ю шийся тем, что пружины, установленные на валу внутренней ступени, связаны с валом, а пружины остальных ступеней связаны с дисками смежных ступеней, жесткость пружин каждой ступени выбрана уменьшающейся по направлению к наружной ступени, а механизм дистанционного управления выполнен в виде ролика, установленного с возможностью радиального перемещения между коническими поверхностями дисков для взаимодействия с последними.

1805252

Составитель Б.Черняев

Техред M,Ìîðãåíòàë Корректор И.Муска

Редактор З,Ходакова

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 932 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
