Реферат



Использование: возбуждение спектров при эмиссионном спектральном анализе. Сущность изобретения: возбуждают высоковольтный тлеющий разряд в многоэлектродной системе по концентрическим окружностям не менее, чем в двух параллельных плоскостях. Разряд возбуждают на концах электродов с нарастанием фазы на лг/6 2п, где п 0,1,2,3.... Расстояние h междуокружностями и диаметры d окружностей связаны с фазовым током фаз соотношением d h 2001фаз. 1 ил.

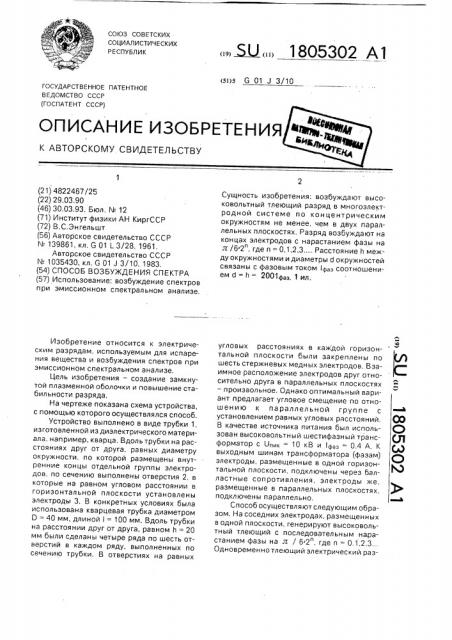

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s G 01 J 3/10

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4822467/25 (22) 29.03.90 (46) 30.03.93. Бюл. N. 12 (71) Институт физики АН КиргССР (72) В.С.Энгельшт (56) Авторское свидетельство СССР

N. 139861, кл. G 01 L 3/28, 1961, Авторское свидетельство СССР

И 1035430, кл. G 01 J 3/10, 1983. (54) СПОСОБ ВОЗБУЖДЕНИЯ СПЕКТРА (57) Использование; возбуждение спектров при эмиссионном спектральном анализе, Изобретение относится к электрическим разрядам, используемым для испарения вещества и возбуждения спектров при эмиссионном спектральном анализе.

Цель изобретения — создание замкнутой плазменной оболочки и повышение стабильности разряда, На чертеже показана схема устройства, с помощью которого осуществлялся способ.

Устройство выполнено в виде трубки 1, изготовленной из диэлектрического материала. например, кварца, Вдоль трубки на расстояниях друг от друга, равных диаметру окружности, по которой размещены внутренние концы отдельной группы электродов, по сечению выполнены отверстия 2, в которые на равном угловом расстоянии в горизонтальной плоскости установлены электроды 3. В конкретных условиях была использована кварцевая трубка диаметром

О = 40 мм, длиной = 100 мм. Вдоль трубки на расстоянии друг от друга, равном h = 20 мм были сделаны четыре ряда по шесть отверстий в каждом ряду, выполненных Ro сечению трубки, В отверстиях на равных.Ы./, 1805302 А1

Сущность изобретения: возбуждают высоковольтный тлеющий разряд в многоэлектродной системе по концентрическим окружностям не менее, чем в двух параллельных плоскостях, Разряд возбуждают на концах электродов с нарастанием фазы на к/6 2", где n = 0,1,2,3.... Расстояние h между окружностями и диаметры d окружностей связаны с фазовым током lyaa соотношениeM d = h = 2001yaa. 1 ил. угловых расстояниях в каждой горизонтальной плоскости были закреплены по шесть стержневых медных электродов. Взаимное расположение электродов друг относительно друга в параллельных плоскостях — произвольное, Однако оптимальный вариант предлагает угловое смещение по QTHoшению к параллельной группе с установлением равных угловых расстояний. СО

В качестве источника питания был исполь- С) зован высоковольтный шестифазный транс- (Л форматор с Unx = 10 кВ и lyaa = 0.4 А. К (Ъ выходным шинам трансформатора (фазам) электроды, размещенные в одной горизонтальной плоскости, подключены через балластные сопротивления, электроды же, размещенные в параллельных плоскостях, подключены параллельно. ° ааай

Способ осуществляют следующим образом. На соседних электродах, размещенных в одной плоскости, генерируют высоковольтный тлеющий с последовательным нарастанием фазы на л / 6 2", где n = 0.1,2,3...

Одновременно тлеющий электрический раз1805302

d = h = 200!фаз, Àe 1фаз — фазовый ток, А.

Составитель В.Знгельшт

Техред M.Mîðãåíòàë Корректор М,Максимишинец

Редактор

Заказ 935 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина,.101 ряд генерирует на электродах, расположенных в других плоскостях.

Таким образом, на концах электродов размещенных в одной плоскости создается стабильный факел, распространяющийся вертикально в область последующего факела, равномерно сливаясь с ним. В итоге образуется протяженный сплошной факел с устойчивым пограничйым слоем, не утрачивающий своей сплошности и стабильности при его произвольном наращивании.

Внутрь факела вдоль оси трубки подают исследуемую пробу.

Предложенный способ обладает значительными преимуществами перед известным: он обеспечивает высокую степень точности анализа, что обусловлено режимом горения электрического разряда и условиями, в которых производится анализ, а именно: реализуемый тлеющий разряд, при 20 котором практически отсутствует эрозия электродов, способствует стабильному протеканию разряда и сохранению чистоты плазмы. Кроме того, поскольку плазменный факел формируется токами, то отпадает не обходимость в принудительном его форми. ровании, что и обеспечивает естественнук конвекцию пробы и плазмы, также обеспе. чивающую высокую степень чистоты плаз мы.

Формула изобретения

Способ возбуждения спектра, заключающийся в том, что возбуждают электрический разряд многоэлектродной системе пс концентрическим окружностям не менее. чем в двух параллельных плоскостях, о т л ич а ю шийся тем, что, с целью создания замкнутой плазменной оболочки и повышения стабильности разряда на концах электродов с последовательным нарастанием фазы на X/6.2", где и = 0,1,2,3,.„возбуждают высоковольтный тлеющий разряд по концентрическим окружностям, диаметры (б) которых и расстояния (h) между ними связаны с фазовым током соотношением
