Реферат



Использование: разъемное соединение плоскостей, образующих тавровый профиль . Крепление параболических зеркал к плоским ребрам держателя. Сущность изобретения: узел содержит вставки, выполненные в виде усеченного прямого конуса. На конусной поверхности вставки выполнены два продольных паза. Вставки установлены в трапециевидных пазах, выполненных в ребрах держателя. Зеркало крепится к держателю винтом. 5 ил.

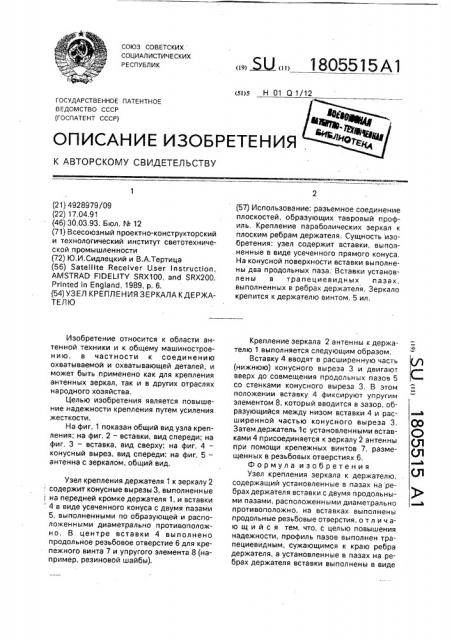

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУбЛИК (я)5 Н 01 Q 1/12

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4928979/09 (22) 17.04.91 (46) 30,03.93. Бюл, ¹ 12 (71) Всесоюзный проектно-конструкторский и технологический институт светотехнической промышленности (72) Ю.И,Сидлецкий и В.А.Тертица (56) Satellite Receiver 0ser Instruction, AMSTRAD FIDELITY SRX100, and SRX200.

Printed in England, 1989, р. 6. (54) УЗЕЛ КРЕПЛЕНИЯ ЗЕРКАЛА КДЕРЖАТЕЛЮ

Изобретение относится к области антенной техники и к общему машиностроению, в частности к соединению охватываемой и охватывающей деталей, и может быть применено как для крепления антенных зеркал, так и в других отраслях народного хозяйства.

Целью изобретения является повышение надежности крепления путем усиления жесткости.

На фиг. 1 показан общий вид узла крепления; на фиг, 2 — вставки, вид спереди; на фиг, 3 — вставка, вид сверху; на фиг. 4— конусный вырез, вид спереди; на фиг. 5— антенна с зеркалом, общий вид, Узел крепления держателя 1 к зеркалу 2 . содержит конусные вырезы 3, выполненные на передней кромке держателя 1, и вставки 4 в виде усеченного конуса с двумя пазами

5, выполненными по образующей и располо>кенными диаметрально противоположно, В центре вставки 4 выполнено продольное резьбовое отверстие 6 для крепежного винта 7 и упругого элемента 8 (например, резиновой шайбы).

„„5U „„1805515 А1 (57) Использование: разъемное соединение плоскостей, образующих тавровый профиль. Крепление параболических зеркал к плоским ребрам держателя, Сущность изобретения: узел содержит вставки, выполненные в виде усеченного прямого конуса.

На конусной поверхности вставки выполнены два продольных паза. Вставки установлены в трапециевидных пазах, выполненных в ребрах держателя. Зеркало крепится к держателю 8 MH To M. 5 ил.

Крепление зеркала 2 антенны к держателю 1 выполняется следующим образом.

Вставку 4 вводят в расширенную часть (нижнюю) конусного выреза 3 и двигают вверх до совмещения продольных пазов 5 со стенками конусного выреза 3. В этом положении вставку 4 фиксируют упругим ! элементом 8, который вводится в зазор, образующийся между низом вставки 4 и расширенной частью к.онусного выреза 3. 0ф

Затем держатель 1с установленными встав- Q ками 4 присоединяется к зеркалу 2 антенны (Л при помощи крепежных винтов 7, разме- у щенных в резьбовых отверстиях 6.

Формула изобретения

Узел крепления зеркала к держателю, содержащий установленные в пазах на ребрах держателя вставки с двумя продольными пазами, расположенными диаметрально противоположно, на вставках выполнены продольные резьбовые отверстия, о т л и ч аю шийся тем, что, с целью повышения надежности, профиль пазов выполнен трапециевидным, сужающимся к краю ребра держателя, а установленные в пазах на ребрах держателя вставки выполнены в виде

1805515 усеченного прямого конуса, высота которо- пазы выполнены по всей длине конусной го меньше высоты паза, причем продольные поверхности вставки.

1805515 0

Соста вител ь Д. Ежова

Техред М.Моргентал Корректор Н.Король Редактор
