Стеллаж
Иллюстрации
Реферат
Сущность: средство для фиксации полок в горизонтальном положении выполнено в виде прямоугольного полотна. На его верхнем и нижнем краях закреплены концевые рейки с отверстиями для болтов. Между рейками закреплены фиксирующие тросы, прикрепленные к передним и боковым сторонам полок в их горизонтальном положении . Задние стороны полок прикреплены к полотну. 1 з.п. ф-лы, 2 ил.

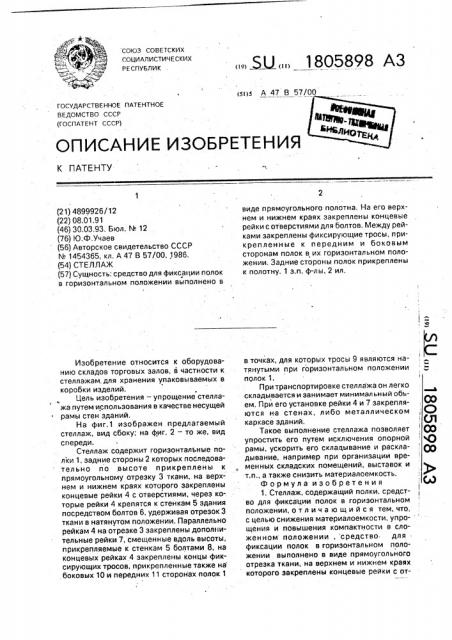

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (я)5 А 47 8 57/00
ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ
ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ПАТЕНТУ (21) 4899926/12 (22) 08.01.91 (46) 30.03.93. Бюл. N 12 (76) Ю.Ф,Учаев (56) Авторское свидетельство СССР
¹ 1454365, кл. А 47 В 57/00..1986. (54) СТЕЛЛАЖ (57) Сущность: средство для фиксации полок в горизонтальном положении выполнено в
Изобретение относится к оборудованию складов торговых залов, в частности к стеллажам, для хранения упаковываемых в коробки изделий.
Цель изобретения — упрощение стеллажа путем использования в качестве несущей рамы стен зданий.
На фиг.1 изображен предлагаемый стеллаж, вид сбоку; на фиг. 2 — то же, вид спереди.
Стеллаж содержит горизонтальные пол ки 1, задние стороны 2 которых последова.тельно по высоте прикреплены к прямоугольному отрезку 3 ткани, на верхнем и нижнем краях которого закреплены концевые рейки 4 с отверстиями, через которые рейки 4 крепятся к стенкам 5 здания посредством болтов 6, удерживая отрезок 3 ткани в натянутом положении. Параллельно рейкам 4 на отрезке 3 закреплены дополнительные рейки 7, смещенные вдоль высоты, прикрепляемые к стенкам 5 болтами 8, на концевых рейках 4 закреплены концы фиксирующих тросов, прикрепленные также на боковых 10 и передних 11 сторонах полок 1
„,5lJ „„1805898 А3 виде прямоугольного полотна. На его верхнем и нижнем краях закреплены концевые рейки с отверстиями для болтов. Между рейками закреплены фиксирующие тросы, прикрепленные к передним и боковым сторонам полок в их горизонтальном положении, Задние стороны полок прикреплены к полотну. 1 з.п. ф-лы, 2 ил, в точках, для которых тросы 9 являются наl тянутыми при горизонтальном положении полок 1.
При транспортировке стеллажа он легко складывается и занимает минимальный 06bем. При его установке рейки 4 и 7 закрепляются на стенах, либо металлическом каркасе зданий.
Такое выполнение стеллажа позволяет упростить его путем исключения опорной рамы, ускорить его складывание и раскладывание, например при организации временных складских помещений, выставок и т.ll., а также снизить материалоемкость.
Формула изобретения
1. Стеллаж, содержащий полки, средство для фиксации полок в горизонтальном положении, отличающийся тем, что, с целью снижения материалоемкости, упро- щения и повышения компактности в сложенном положении, средство для фиксации полок в горизонтальном положении выполнено в виде прямоугольного отрезка ткани, на верхнем и нижнем краях которого закреплены концевые рейки с от 1805898
@BI s2e
Carel
Составитель Ю.Учаев
Техред М.Моргентал
Корректор С,Лисина
Редактор
Заказ 951 Ти раж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб,, 4/5
Производственно-издательский комбинат "Патент", r. Ужгород. ул.Гагарина. 101 верстиями для болтов, а между этими рейками закреплены фиксирующие тросы, последовательно прикрепленные к передним и боковым сторонам полок в их горизонтальном положении, а задние стороны полок скреплены с отрезком ткани.
2, Стеллаж поп1,отлича ющийс я тем, что на отрезке ткани последовательно вдоль высоты прикреплены дополнительные рейки с отверстиями под болты.
