Устройство для натяжения гусеничной ленты механизма перемещения экскаватора

Устройство для натяжения гусеничной ленты механизма перемещения экскаватора

Иллюстрации

Показать все

Реферат



Использование: изобретение относится к строительным и горным машинам, а имен- .но к натяжным колесам экскаватора. Сущность изобретения: устройство для натяжения гусеничной ленты экскаватора содержит натяжное колесо, смонтированное на оси. Ось закреплена в раме хода. На внешнем контуре натяжного колеса выполнены элементы в виде зубьев трапециевидной формы с полукруглыми впадинами между ними. Гусеничная лента шарнирами связана с впадинами натяжного колеса, а буртами зафиксирована относительно зубьев натяжного колеса от осевого смещения. Гусеничная лента с помощью натяжного колеса и механизма натяжения находится в натянутом состоянии. 2 v-.n.

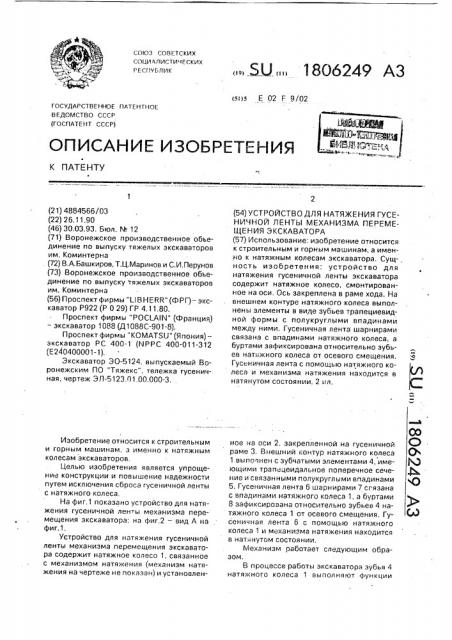

СОВХОЗ СОВЕТСКИХ

СОЦИ АЛИСТИЧЕСКИХ

РЕСПYЕЛИК (s<>s Е 02 F 9/02 а

К ПАТЕНТУ

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) (21) 4884566/03 (22) 26.11.90 (46) 30.03.93. Бюл. М 12 (71) Воронежское производственное объединение по выпуску тяжелых экскаваторов им, Коминтерна . (72) В.А.Башкиров, Т.Ц.Маринов и С.И,Перунов (73) Воронежское производственное объединение по выпуску тяжелых экскаваторов им. Коминтерна (56) Проспектфирмы "LIBHERR" (ФРГ) — экскаватор Р922 (P 0 29) ГР 4,11,80.

Проспект фирмы "POCLAIN" (Франция) — экскаватор 1088 (Д1088С-901-8).

Проспект фирмы "KOMATSU" (Япония)— экскаватор РС 400-1 (NPPC 400-011-312 (Е240400001-1).

Экскаватор Э0-5124, выпускаемый Воронежским ПО "Тяжекс", тележка гусеничная, чертеж ЭЛ-5123.01.00,000-3.

Изобретение относится к строительным и горным машинам, 3 именно к натяжным колесам экскаваторов.

Целью изобретения является упрощения конструкции и повышение надежности путем исключения сброса гусеничной ленты с натяжного колеса.

На фиг,1 показано устройство для натяжения гусеничной ленты механизма перемещения экскаватора; на фиг.2 — вид А на фиг.1.

Устройство для натяжения гусеничной ленты механизма перемещения экскаватора содержит натяжное колесо 1, связанное с механизмом натя>кения (механизм натяжения на чертеже не показан) и установлен„., 50 „„1806249 АЗ (54) УСТРОЙСТВО ДЛЯ НАТЯЖЕНИЯ ГУСЕНИЧНОЙ ЛЕНТЫ МЕХАНИЗМА ПЕРЕМЕЩЕНИЯ ЭКСКАВАТОРА (57) Использование: изобретение относится к строительным и горным машинам, а имен.но к натяжным колесам экскаватора. Сущ-. ность изобретения: устройство для натяжения гусеничной ленты экскаватора содержит натяжное колесо, смонтированное на оси, Ось закреплена в раме хода. На внешнем контуре натяжного колеса выполнены элементы в виде зубьев трапециевидной формы с полукруглыми впадинами между ними. Гусеничная лента шарнирами связана с впадинами натяжного колеса, а буртами зафиксирована относительно зубьев натяжного колеса от осевого смещения.

Гусеничная лента с помощью натяжного колеса и механизма натяжения находится в натянутом состоянии. 2 ил. ное на оси 2, закрепленной на гусеничной раме 3. Внешний контур натяжного колеса

1 выполнен с зубчатыми элементами 4, имеющими трапвцеидальное поперечное сечение и связанными полукруглыми впадинами

5. Гусеничная лента 6 шарнирами 7 сгязана с впадинами натяжного колеса 1, а буртами

8 зафиксирована относительно зубьев 4 натяжного колеса 1 от осевого смещения. Гусеничная лента 6 с помощью натяжного колеса 1 и мвханизма натяжения находится в нат нутом состоянии.

Механизм работает следующим образом, В процессе работы экскаватора зубья 4 натяжного колеса 1 выполняют функции

1806249 упоров, исключающие сброс гусеничной ленты 6 с натяжного колеса 1, Высота зубьев

4 натяжного колеса 1 выбрана значительно больше, чем величина перемещения.натяж- ного колеса 1 при амортизации гусеничной ленты 6. Это исключает сброс гусеничной ленты 6 с натяжного колеса 1.

Таким образом, применение в гусеничном моде устройства для натяжения гусеничной ленты механизма перемещения экскаватора с элементами в виде зубьев исключает сброс гусеничной ленты и повышает надежность работы. Это повышает долговечность работы гусеничной ленты,.а также уменьшает трудоемкость эксплуатации.

Кроме того. исключается необходимость в упорах на раме хода, что также снижает, рудоемкость изготовления.

Формула изобретения

Устройство для натяжения гусеничной ленты механизма перемещения экскаватора, включающее натяжное колесо, связанное с механизмом натяжения и установленное на оси, закрепленной на гусеничной раме, о т л ич а ю щ е е с я тем, что, с целью упрощения конструкции и повышения надежности путем исключения сброса гусеничной ленты с натяжного колеса, внешний контур натяжного колеса выполнен с зубчатыми элементами, имеющими трапецеидальное поперечное сечение и связанными полукруглыми впадинами.
