Способ бесконтактного электромагнитного контроля качества пластмассовых изделий

Способ бесконтактного электромагнитного контроля качества пластмассовых изделий

Иллюстрации

Показать все

Реферат



Использование: измерительная техника , в частности контроль качества пластмассовых изделий. Сущность изобретения: по коэффициенту поглощения осуществляют контроль изделий, имеющих плоскопараллельные участки. 2 ил., 1 табл.

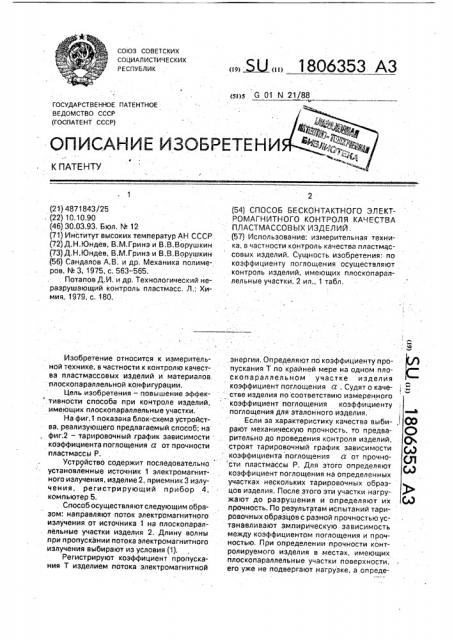

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з G 01 N 21/88

К ПАТЕНТУ

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) (21) 4871843/25 . (22) 10.10.90 (46) 30.03,93. Бюл. N. 12 (71) Институт высоких температур АН СССР (72) Д.Н.Юндев, В.M.Ãðèíý и В,В.Ворушкин (73) Д,Н.Юндев, В.М.Грина и В.В.Ворушкин (56) Сандалов А.В, и др. Механика полимеров, t+ 3, 1975, с. 563-565.

Потапов Д.И. и др. Технологический неразрушающий контроль пластмасс. Л„Химия, 1979, с. 180..Изобретение относится к измерительной технике, в частности к контролю качества пластмассовых изделий и материалов плоскопараллельной конфигурации, Цель изобретения — повышение эффек тивности способа при контроле изделий, имеющих плоскопараллельные участки.

На фиг.1 показана блок-схема устройства, реализующего предлагаемый способ; на фиг;2 — тарировочный график зависимости коэффициента поглощения а от прочности пластмассы P.

Устройство содержит последовательно установленные источник 1 электромагнитного излучения, изделие 2, приемник 3 излучения, регистрирующий прибор 4, компьютер 5, Способ осуществляют следующим образом: направляют поток электромагнитного излучения от источника 1 на плоскопарал. лельные участки изделия 2. Длину волны при пропускании потока электромагнитного излучения выбирают из условия (1).

Регистрируют коэффициент пропускания Т изделием потока электромагнитной

» БЫ,» 1806353 А3 (54) СПОСОБ БЕСКОНТАКТНОГО ЭЛЕКТРОМАГНИТНОГО КОНТРОЛЯ КАЧЕСТВА

ПЛАСТМАССОВЫХ ИЗДЕЛИЙ. (57) Использование: измерительная техника, в частности контроль качества пластмассовых изделий, Сущность изобретения; по коэффи циенту поглощен ия осуществля ют . контроль изделий, имеющих плоскопараллельные участки. 2 ил., 1 табл, энергии, Определяют по коэффициенту пропускания Т по крайней мере на одном плоскопараллельном участке изделия коэффициент поглощения а . Судят о каче- ф стве изделия по соответствию измеренного коэффициент поглощения коэффициенту поглощения для эталонного изделия, Если за характеристику качества выби- . QO рают механическую прочность, то предва- О) рительно до проведения контроля изделий, . О строят тарировочный график зависимости (Ъ коэффициента поглощения а от прочно- д сти пластмассы P. Для этого определяют коэффициент поглощения на определенных участках нескольких тарировочных образцов изделия, После этого эти участки нагружают до разрушения и определяют их (А) прочность. По результатам испытаний тарировочных образцов с разной прочностью устанавливают эмпирическую зависимость между коэффициентом поглощения и прочностью, При определении прочности контролируемого изделия в местах, имеющих плоскопараллельные участки поверхности, его уже не подвергают нагрузке, а опреде1806353

4 ляют лишь коэффициент поглощения и по тарировочной кривой для данного материала — прочность на данном участке изделия.

Продемонстрируем способ контроля .прочности образцов автомобильных бамперов из ксеноя.

Результаты измерений Т, й, опреде= ления а и соответствия выбора длины волны = 337.мкм условию (1) представлены в таблице. При этом R - 0,04 0,005.

Прочность измерялась в. выбранном месте бампера в лаборатории известным методом вдавливания шара. Соответствующие погрешности измерений Т и а отражены в представленных величинах

h,Ти h. а

На рис,2 показана зависимость а (Р), построенная д ля э тих образцов бампера, которая и является тарировочной, Для испытываемого образца было измерено пропускание, определено поглощение и по тарировочной зависимости найден предел прочности, значение которого совпало с изме. ренным методом разрушения (соответствующая и роцедура on ределения показана на фиг.2 пунктирной линией).

Формула изобретения

Способ бесконтактного электромагнитного контроля качества пластмассовых иэделий, заключающийся в том, что пропускают излучение через изделие, регистрируют коэффициент пропускания Т, о т л ич а ю шийся тем, что с целью повышения эффективности способа при контроле изде10 лий, имеющих плоскопараллельные участки, определяют коэффициент поглощения по коэффициенту пропускания Т по крайней мере на одном плоскопараллельном участке изделия, при этом длину волны излучения

15 выбирают из условия а б)INR/(1+дт-1)), 20 где d — толщина плоскопараллельного участка изделия," R — коэффициент отражения от поверхности изделия при нормальном падении; д Т- заданная относительная погреш25 ность измерения коэффициента пропускания, а о качестве изделия судят Ilo соответствию измеренного коэффициента поглощения коэффициенту йоглощения для

30 эталонного иэделия.

1806353

ЛО 400 60д ay, Ald ХВР Рагс

%/8,$
