Патент ссср 180642

Патент ссср 180642

Иллюстрации

Показать все

Реферат

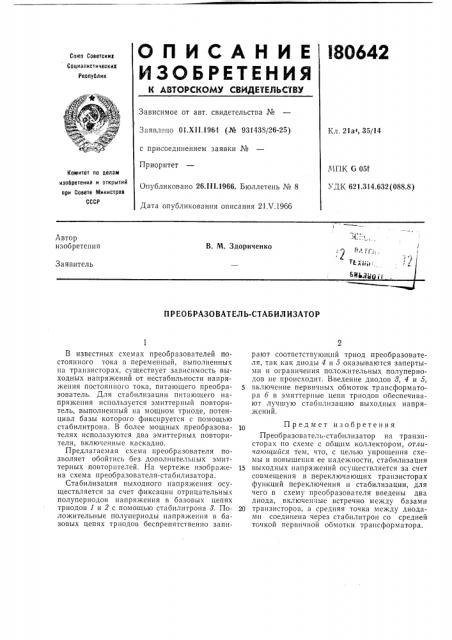

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

la 0642

Союз Советскик

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено О!.Х!!.1964 (№ 931438/26-25) Кл. 21ат, 35/14 с присоединением заявки ¹

Приоритет

NIIK G 05f

УДК 621.314.632 (088.8) Комитет оо делам изооретений и открытый ори Совете Министров

СССР

Опубликовано 26.!!!.1966. Бюллетень № 8

Дата опубликования описания 21.V.1966

Автор изобретения

В. M. Здориченко

Заявитель

БИДдц

ПРЕОБРАЗОВАТЕЛЬ-СТАБИЛИЗАТОР

Предмет изобретения

Преобразователь-стабилизатор «а транзисторах по схеме с общим коллектором, отличающий ся тем, что, с целью упрощения схемы и повышения ее надежности, стабилизация

15 выходных напряжений осуществляется за счет совмещения в переключающих транзисторах функций переключения и стабилизации, для чего в схему преобразователя введены два диода, включенные встречно между базами

20 транзисторов, а средняя точка между диодами соединена через стабилитрон со средней точкой первичной обмотки трансформатора.

В известных схемах преобразователей постоянного тока в переменный, выполненных на транзисторах, существует зависимость выходных напряжений от нестабильности напряжения постоянного тока, питающего преобразователь. Для стабилизации. питающего напряжения используется эмиттерный повторитель, выполненный на мощном триоде, потенциал базы которого фиксируется с помощью стабилитрона. В более мощных преобразователях используются два эмиттерных повторителя, включенные каскадно.

Предлагаемая схема преобразователя позволяет обойтись без дополнительных эмиттерных повторителей. На чертеже изображена схема преобразователя-стабилизатора.

Стабилизация выходного напряжения осуществляется за счет фиксации отрицательных полупериодов напряжения в базовых цепях триодов 1 и 2 с помощью стабилитрона 8. Положительные полупериоды напряжения в базовых цепях триодов беспрепятственно запирают соответствующий триод преобразователя, так как диоды 4 и б оказываются запертыми и ограничения положительных полупериодов не происходит. Введение диодов 8, 4 и 5, включение первичных обмоток трансформатора б в эмиттерные цепи триодов обеспечивают лучшую стабилизацию выходных напряжений.

180642
