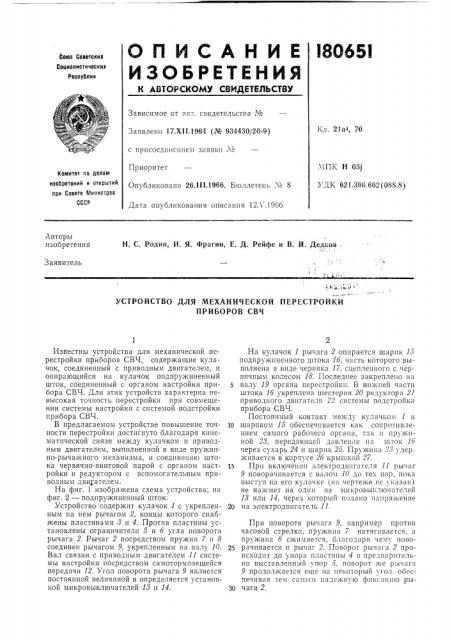

ОПИСАНИЕ I8065I
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскив
Социалистическив
Республик
Зависимое от авт. свидетельства №
Кл. 21а, 70
Заявлено 17.XI1.1964 (№ 934430/26-9) с присоединением заявки ¹
МПК Н 03j
УДК 621.396.662(088.8) Приоритет
Опубликовано 26.Ill.1966. Бюллетень X 8
Комитет по делам изобретений и открытий при Совете 1йинистрсв
СССР
Дата опубликования описания 12Л .19бб
Авторы изобретения
H. С. Родин, И. Я. Фрагин, Е. Д. Рейфе и В. И. Дедков .
Заявитель
УСТРОЙСТВО ДЛЯ МЕХАН ИЧ ЕСКОЙ ПЕРЕСТРОЙКИ
ПРИБОРОВ СВЧ
Известны устройства для механической перестройки приборов СВЧ, содержащие кулачок, соединенный с приводным двигателем, и опирающийся на кулачок подпружиненный шток, соединенный с органом настройки прибора СВЧ. Для этих устройств характерна невысокая точность перестройки при совмещении системы настройки с системой подстройки прибора СВЧ.
В предлагаемом устройстве повышение точности перестройки достигнуто благодаря кинематической связи между кулачком и приводным двигателем, выполненной в виде пружинно-рычажного механизма, и соединению штока червячно-винтовой парой с органом настройки и редуктором с вспомогательным приводным двигателем.
На фиг. 1 изображена схема устройства; на фиг. 2 — подпружиненный шток.
Устройство содержит кулачок 1 с укрепленным на нем рычагом 2, концы которого снабжены пластинами 8 и 4. Против пластины установлены ограничители 5 и б угла поворота рычага 2. Рычаг 2 посредством пружин 7 и 8 соединен рычагом 9, укрепленным на валу 10.
Вал связан с приводным двигателем 11 системы настройки посредством самотормозящейся передачи 12. Угол поворота рычага 9 является постоянной величиной и определяется установкой микровыключателей 18 и 14.
На кулачок 1 рычага 2 опирается шарик 15 подпружиненного штока 16, часть которого выполнена в виде червяка 17, сцепленного с червячным 18. Последнее закрепveIIo IIa валу 19 органа перестройки. В нижней части штока 16 укреплена шестерня 20 редуктора 21 приводного двигателя 22 системы подстройки прибора СВЧ.
Постоянный контакт между кулачком 1 и
10 шариком 15 обеспечивается как сопротивлением самого рабочего органа, так и пружиной 28, передающей давлеи е на шток 16 через сухарь 24 и шарик 25. Пружина 28 удерживается в корпусе 26 крышкой 27.
15 При включении электродвигателя 11 рычаг
9 поворачивается с валом 10 до тех пор, пока выступ па его кулачке (на чертеже не указан) не нажмет на один из микровык,тючателей
18 или 14, через которьш подано напряжение
20 на электродвигатель 11.
При повороте рычага 9, например против часовой стрелки, пружина 7 натягивается, а пружина 8 сжимается, благодаря чему ново2s рачивается и рычаг 2. Поворот рычага 2 происходит до упора пластины 4 в предварительно выставленный упор 5, поворот же рычага
9 продолжается еще на некоторый угол, обеспечивая тем самым надежную фиксацию ры30 чага 2.
180651
Поворот рычага 2 вызывает перемещение штока 16, который при помощи зацепления червяк 17 — чер«ячное колесо 18, работающего в этом случае как реечная передача, поворачивает вал 19 органа перестройки.
Автоматическая подстройка положения рабочего органа производится электродвигателем 22 через редуктор 21 и зубчатую передачу 20 — 28. Таким образом, шток 16 при подстройке вращается, и это вращение передается через зацепление червяк 17 — червячное колесо 18 на вал 19 перестраиваемого элемента.
Для поступательного перемещения органа настройки прибора СВЧ подпружиненный шток 16 «ынолнен из д«ух частей (см. фиг. 2).
Верхняя часть 29 штока связана с нижней частью 80 при помощи резьбового соединения.
Вращение цилиндрической шестерни 20 нижней части 80 штока от трибки 81 вызывает перемещение верхней части 29, причем винт 82 предохраняет верхнюю часть 29 от проворачивания. 1 инематическое замыкание осуществляется как сопротивлением рабочего органа, так и пружиной 88.
Прн отсутствии необходимости «механизме перестройки поступательное перемещение передается раоочему органу непосредственно кулачком 1 рычага 2.
Предмет изобретения
I. Устройство для механической перестройки приборов СВ -1, содержащее кулачок, соединенный с при«одным двигателем, и опирающийся на кулачок подпружиненный шток, соединенный с органом настройки прибора
СВЧ, отличающееся тем, что, с целью повышения точности перестройки при совмещении
10 системы настройки с системой подстройки прибора СВЧ, на кулачке укреплен рычаг, снабженный на концах пластинами, против которых установлены ограничитель угла поворота рычага, соединенного посредством двух пру15 жин со вторым рычагом, укрепленным на валу, связанным с приводным двигателем системы настройки посредством самотормозящейся передачи, часть подпружиненного штока «инолнена « «иде червяка. сцепленного с червяч2р ным колесом, закрепленным на оси органа перестройки. а в нижней части штока укреплена шестерня редуктора приводного двигателя системы подстройки прибора СВЧ.
25 2. Устройство по и. 1, отличающееся тем, что, с целью поступательного перемещения органа настройки прибора СХЧ, подпружиненный шток выполнен из двух частей, соединенных между собой винтовой парой.
180G51
4 Риг 2
