Реферат



Изобретение относится к технике полива сельскохозяйственных культур, а именно к техническим средствам импульсного дождевания. Цель изобретения - упрощение конструкции импульсного дождевального аппарата и повышение надежности его работы. Седло запорного органа выполнено в виде концентрично расположенных кольцевых выступов 9, 10, взаимодействующих с разделительной мембраной 4. Во внутреннем выступе 9 имеется радиальный паз 12. Отсутствие двойного защемления мембраны 4 по центру и по краям повышает надежность работы аппарата. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 .А 01 G 25/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ф

ОПИСАНИЕ ИЗОБРЕТЕН

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4902272/15 (22) 14.01.91 (46) 07,04.93. Бюл. N 13 (71) Всесоюзное научно-производственное объединение по механизации орошения

"Радуга" (72) С.А.Асцатрян, В,Ф.Носенко, М,M,Османов и А,М.Шарко (56) Авторское свидетельство СССР № 1128878, кл. А 01 G 25/09, 1984.

Авторское свидетельство СССР

¹ 1130262, кл, А 01 G 25/00, 1988. (54) ИМПУЛЬСНЫЙ ДОЖДЕВАЛЬНЫЙ АППАРАТ

„.,5Q 1806556 А1 (57) Изобретение относится к технике полива сельскохозяйственных культур, а именно к .техническим средствам импульсного дождевания. Цель изобретения — упрощение конструкции импульсного дождевального аппарата и повышение надежности его работы. Седло запорного органа выполнено в виде концентрично расположенных кольцевых выступов 9, 10, взаимодействующих с разделительной мембраной 4. Во внутреннем выступе 9 имеется радиальный паз 12, Отсутствие двойного защемления мембраны 4 по центру и по краям повышает надежность работы аппарата. 1 ил, 1806556

Составитель С,Асцатрян

Техред М.Моргентал Корректор М,Максимишинец

Редактор Т,Юркова

За,каэ 1334 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

3 и

Изобретение относится к области полива сельскохозяйственных культур, в частности к способам импульсного дождевания.

Цель изобретения — упрощение конструкции и повышение надежности работы.

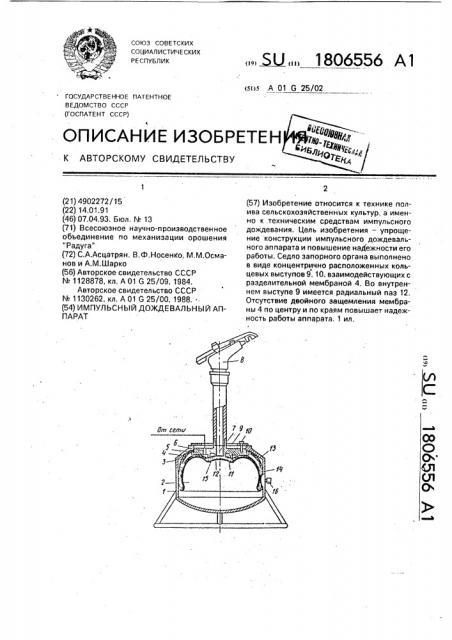

На чертеже представлен поперечный разрез импульсного дождевальногб аппарата.

Импульсный дождевальный аппарат состоит из водовоздушного бака 1 с воздушной полостью 2 и водной полостью 3, разделительной шаровой мембраны 4, запорного органа 5, содержащего подводящий канал 6, отводящий канал 7, соединенный с насадкой 8, седло с внутренним кольцевым выступом 9, наружным кольцевым выступом 10, образующих межкольцевое пространство 11, радиальным дренажным пазом 12. Разделительная мембрана 4 состоит из толстостенной верхней части 13 и тонкостенной нижней части

14 с днищем 15. Воздушная полость 2 водовоздушного бака 1 снабжена штуцером 16.

Предварительно в полость 2 водовоздушного бака 1 через штуцер 16 накачивают воздух до заданного давления.

Импульсный дождевальный аппарат работает следующим образом. Через подводящий канал 6 запорного органа 5 вода поступает в полость 3 водовоздушного бака 1. По мере накопления объема воды в полости 3 и повышения давления нижняя часть 14 мембраны 4 прогибается и растягивается вниз, сжимая воздух в полости 2, а днище 15 при этом работает .прижатием к седлу, По достижении определенного давления силы растяжения мембраны плавно отрывают днище 15 от выступа 10 и вода попадает в межкольцевое пространство 11, резко увеличивается усилие на днище 15 со стороны отводящего канала 7, Это обеспечивает резкий отрыв днища 15 от сед10 ла и открывание отводящего канала 7, Накопленный объем воды выбрасывается в атмосферу в виде дождя, После выплеска накопленного объема мембрана 4 под давлением воздуха возвращается в исходное

15 положение, при этом разгрузка межкольцевого пространства 11 от остаточного давления происходит через радиальный дренажный паз 12. Далее процесс повторяется, Формула изобретения

Импульсный дождевальный аппарат, включающий водовоздушный бак с разделительной мембраной, насадкой и седлом запорного органа, от л и ч а ю шийся тем, 25 что, с целью упрощения конструкции и повышения надежности работы, седло выполнено в виде двух концентричных кольцевых выступов, взаимодействующих с разделительной мембраной, при этом площадь

30 кольца между выстуйами больше площади круга, ограниченного внутренним кольцевым выступом, выполненным короче наружНого и имеющим радиальный паз,
