Реферат



Использование: в аппаратах УВЧ для равномерного изменения частоты в ходе процедуры. Сущность изобретения: узел подстройки включает катушку с перемещающимся магнитным сердечником, два ролика с натянутой на них замкнутой нитью, две установленных соосно катушки управления, внутри которых перемещается низкочастотный стержень, прикрепленный боковой поверхностью к нити. К нити также боковой поверхностью прикреплены с возможностью перемещения в противоположные стороны два соосных высокочастотных стержня, образующих магнитный сердечник контурной катушки. 1 ил.

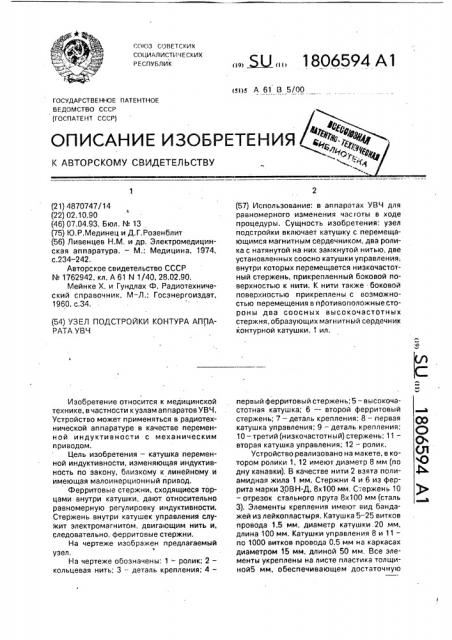

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

s А 61 В 5/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ „ г „,, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4870747/14 (22).02.10.90 (46) 07.04.93. Бюл, ¹ 13 (75) Ю.P.Мединец и Д.Г.Розенблит (56) Ливенцев Н.M. и др. Электромедицинская аппаратура. — M,: Медицина, 1974, с.234 †2.

Авторское свидетельство СССР

N. 1762942, кл. А 61 N 1/40, 28.02.90.

Мейнке Х. и Гундлах Ф, Радиотехнический справочник. M-Л,: Госэнергоиздат, 1960, с.34. (54) УЗЕЛ ПОДСТРОЙКИ КОНТУРА АППАРАТА УВЧ

Изобретение относится к медицинской технике, в частности к узлам аппаратов УВЧ, Устройство может применяться в радиотехнической аппаратуре в качестве переменной индуктивности с механическим приводом.

Цель изобретения — катушка переменной индуктивности, изменяющая индуктивность по закону, близкому к линейному и имеющая малоинерционный привод, Ферритовые стержни, сходящиеся торцами внутри катушки, дают относительно равномерную регулировку индуктивности.

Стержень внутри катушек управления служит электромагнитом, двигающим нить и, следовательно, ферритовые стержни.

На чертеже изображен предлагаемый узел, На чертеже обозначены: 1 - ролик; 2— кольцевая нить; 3 — деталь крепления; 4—

„„ЯХ „„1806594 А1 (57) Использование: в аппаратах УВЧ для равномерного изменения часготы в ходе процедуры. Сущность изобретения: узел подстройки включает катушку с перемещающимся магнитным сердечником, два ролика с натянутой на них замкнутой нитью, две установленных соосно катушки управления, внутри которых перемещается низкочастотный стержень, прикрепленный боковой поверхностью к нити. К нити также боковой поверхностью прикреплены с возможностью перемещения в противоположные стороны два соосных высокочастотных стержня, образующих магнитный сердечник контурной катушки. 1 ил. первый ферритовый стержень; 5 — высокочастотная катушка; 6 -- второй ферритовый стержень; 7 — деталь крепления; 8 — первая катушка управления; 9 — деталь крепления;

10 — третий (низкочастотный) стержень; 11— вторая катушка управления; 12 — ролик.

Устройство реализовано нэ макете, в котором ролики 1, 12 имеют диаметр 8 мм (по дну канавки), В качестве нити 2 взята полиамидная жила 1 мм. Стержни 4 и 6 из феррита марки 30ВН-Д, 8х100 мм. Стержень 10 — отрезок стального прута 8х100 мм (сталь

3), Элементы крепления имеют вид бандажей из лейкопластыря. Катушка 5-25 витков провода 1,5 мм, диаметр катушки 20 мм, длина 100 мм. Катушки управления 8 и 11— по 1000 витков провода 0,5 мм на каркасах диаметром 15 мм, длиной 50 мм. Все элементы укреплены на листе пластика толщиной5 мм, обеспечивающем достаточную

1806594

Составитель Ю.Мединец

Ф

Техред M,Ìîðãåíòàë Корректор Л.Ливринц

Редактор

Заказ 1336 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина. 101 жесткость. Катушка 5 подключена к анодам двухтактного генератора на частоту 40 МГц, выполненного по схеме (3).

На катушки 8 и 11 попеременно подавалось напряжение от источника, ток в цепи катушки 0,5А. При этом стержень 10 свободно втягивается внутрь той или другой катушки, изменяя частоту генерации в пределах

+2 МГц. При этом индуктивность катушки 5 изменяется в больших относительных пределах, но сказывается шунтирующее действие индуктивности контура генератора.

Ручная установка зазора между торцами стержней показала приблизительно линейную зависимость частоты от этого расстояния в пределах длины катушки, 5.

Формула изобретения

Узел подстройки контура аппарата УВЧ, содержащий цилиндрическую катушку с магнитным сердечником, установленным с возможностью перемещения, и привод, о тл и ч а ю шийся тем, что, с целью обеспечения равномерности изменения частоты и сокращения времени оперативной подстройки контура в ходе процедуры, узел содержит два ролика с натянутой на них замкнутой нитью, проходящей внутри контурной катушки, и двух соосно установленных катушек управления, причем сердечник контурной катушки выполнен в виде двух соосных высокочастотных стержней, установленных с возможностью перемещения в противоположные стороны и прикрепленных боковой поверхностью к противоположным ветвям нити, а внутри катушек управления, связанных с источником управляющего напряжения, установлен с возможностью перемещения низкочастотный стержень, прикрепленный боковой поверхностью к нити,
