Реферат



Использование: в медицине, для гипертермии опухолей, для физиотерапии. Сущность изобретения: излучатель для индуктотермии выполнен из коаксиального кабеля с разрывами и перемычками оплетки в виде двух рамок - рабочей и рамки для индуктивной связи с генератором, соединенных между собой двухпроводной линией . 3 з.п,ф-лы, 4 ил.

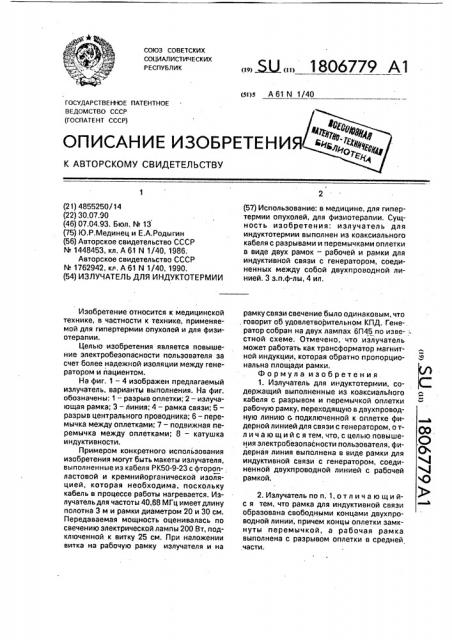

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)я А 61 и 1/40

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4855250/14 (22) 30.07.90 (46) 07.04.93, Бюл. М 13 (75) Ю,Р.Мединец и Е.А.Родыгин (56) Авторское свидетельство СССР

М 1448453, кл. А 61 N 1/40, 1986, Авторское свидетельство СССР

% 1762942, кл. А 61 N 1/40, 1990. (54) ИЗЛУЧАТЕЛЬ ДЛЯ ИНДУКТОТЕРМИИ

Изобретение относится к медицинской технике, в частности к технике, применяемой для гипертермии опухолей и для физиотерапии.

Целью изобретения является повышение электробезопасности пользователя за счет более надежной изоляции между генератором и пациентом.

На фиг. 1 — 4 изображен предлагаемый излучатель, варианты выполнения. На фиг. обозначены: 1 — разрыв оплетки; 2 — излучающая рамка; 3 — линия; 4 — рамка связи; 5— разрыв центрального проводника; 6 — перемычка между оплетками; 7 — подвижная перемычка между оплетками; 8 — катушка индуктивности.

Примером конкретного использования изобретения могут быть макеты излучателя, выполненные из кабеля РК50-9-23 с фторопластовой и кремнийорганической изоляцией, которая необходима, поскольку кабель в процессе работы нагревается. Излучатель для частоты 40,68 МГц имеет длину полотна 3 м и рамки диаметром 20 и 30 см.

Передаваемая мощность оценивалась по свечению электрической лампы 200 Вт, подключенной к витку 25 см. При наложении витка на рабочую рамку излучателя и на,, Ж, 1806779 А1 (57) Использование: в медицине, для гипертермии опухолей, для физиотерапии, Сущность изобретения: излучатель для индуктотермии выполнен из коаксиального кабеля с разрывами и перемычками оплетки в виде двух рамок — рабочей и рамки для индуктивной связи с генератором, соединенных между собой двухпроводной линией, 3 з.п.ф-лы, 4 ил. рамку связи свечение было одинаковым, что, говорит об удовлетворительном КПД, Гене-. ратор собран на двух лампах 6П45 по изве- . стной схеме. Отмечено, что излучатель может работать как трансформатор магнитной индукции, которая обратно пропорцио- Б нальна площади рамки.

Формула изобретения

1. Излучатель для индуктотермии, содержащий выполненные из коаксиального кабеля с разрывом и перемычкой оплетки рабочую рамку, переходящую в двухпроводную линию с подключенной к оплетке фи- з дерной линией для связи с генератором, о тл и ч а ю шийся тем, что, с целью повышения электробезопасности пользователя, фидерная линия выполнена в виде рамки для индуктивной связи с генератором, соеди- 4 ненной двухпроводной линией с рабочей 4 рамкой. 0

2. Излучатель по и. 1, о т л и ч а ю щ и йс я тем, что рамка для индуктивной связи образована свободными концами двухпроводной линии, причем концы оплетки замкнуты перемычкой, а рабочая рамка выполнена с разрывом оплетки в средней части.

1806779

3. Излучатель по и, 1, о т л и ч а ю щ и йс я тем, что обе рамки выполнены с двумя разрывами оплетки, расположенными симметрично относительно оси излучателя в местах перехода рамок в двухпроводную линию, а концы оплеток двухпроводной линии замкнуты попарно основной и дополнительной перемычками.

4. Излучатель по и, 1, о т л и ч а ю щ и йс я тем, что рамка для индуктивной связи выполнена с разрывами оплетки, расположенными симметрично относительно оси излучателя в месте перехода рамки в двухпроводную лИнию, между оплетками которой установлена с возможностью перемещения перемычка и концы оплетки двухпроводной линии со стороны рамки для индуктивной связи замкнуты между собой, а рабочая рамка. выполнена с разрывом

"О оплетки в средней части.
