Реферат



Использование: для изготовления силовых захватов с изолированной наружной поверхностью при транспортировке и укладке труб. Сущность изобретения: многослойная техническая ткань содержит два тканых наружных слоя, образованных переплетением коренных основных и уточных нитей, два слоя прямолинейно расположенных нитей наполнительной основы, между которыми расположен слой дополнительных уточных нитей. Вдоль коренных и наполнительных нитей основы, между уточными нитями тканых наружных слоев и уточными нитями дополнительного слоя, разделяя при этом между собой два соседних раппорта переплетения по основе, .расположены на двух уровнях одна над другой полоски из жесткого на растяжение материала. 1 з.п. ф-лы, 2 ил., 1 табл.

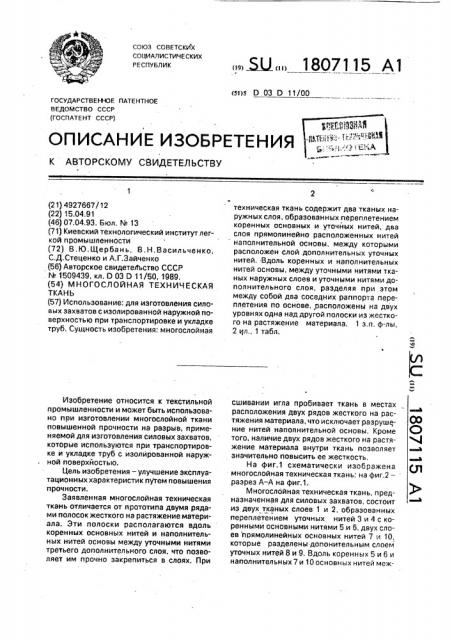

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4927667/12 (22) 15.04.91 (46) 07.04,93. Бюл. М 13 (71) Киевский технологический институт легкой промышленности (72) В.Ю,Щербань, В.Н,Васильченко, С,Д.Стеценко и А.Г.Зайченко (56) Авторское свидетеЛъство СССР

N 1509439, кл. 0 03 Р 11/50, 1989. (54) МНОГОСЛОЙНАЯ ТЕХНИЧЕСКАЯ

ТКАНЬ (57) Использование: для изготовления силовых захватов с изолированной наружной поверхностью при транспортировке и укладке труб. Сущность изобретения: многослойная

Изобретение относится к текстильной промышленности и может быть использовано при изготовлении многослойной ткани повышенной прочности на разрыв, применяемой для изготовления силовых захватов, которые используются при транспортировке и укладке труб с изолированной наружной поверхйостью.

Цель изобретения — улучшение эксплуатационных характеристик путем повышения прочности.

Заявленная многослойная техническая ткань отличается от прототипа двумя рядами полосок жесткого на растяжение материала. Эти полоски располагаются вдоль коренных основных нитей и наполнительных нитей основы между уточными нитями третьего дополнительного слоя, что позволяет им прочно закрепиться в слоях. При

„„50„„1807115 А1 (5!)5 D 03 О 11/00 техническая ткань содержит два тканых наружных слоя, образованных переплетением коренных основных и уточных нитей, два слоя прямолинейно расположенных нитей наполнительной основы, между которыми расположен слой дополнительных уточных нитей. Вдоль коренных и наполнительных нитей основы, между уточными нитями тканых наружных слоев и уточными нитями дополнительного слоя, разделяя при этом между собой два соседних раппорта переплетения по основе, расположены на двух уровнях одна над другой полоски из жесткого на растяжение материала. 1 э.п. ф-лы, 2 qn„1 табл. сшивании игла пробивает ткань в местах расположения двух рядов жесткого на растяжения материала, что исключает разрушение нитей наполнительной основы. Кроме того, наличие двух рядов жесткого на растяжение материала внутри ткань позволяет значительно повысить ее жесткость, На фиг.1 схематически изображена многослойная техническая ткань; на фиг.2— разрез А — А на фиг.1.

Многослойная техническая ткань, предназначенная для силовых захватов, состоит из двух тканых слоев 1 и 2, образованных переплетением уточных нитей 3 и 4 с коренными основными нитями 5 и 6, двух слоев прямолинейных основных нитей 7 и 10, которые разделены допонительным слоем уточных нитей 8 и 9. Вдоль коренных 5 и 6 и наполнительных 7 и 10 основных нитей меж1807115

5 ду уточн ыми нитями тканых наружных слоев

3 и 4 и уточными нитями 8 и 9 третьего дополнительного слоя, располагаются два ряда полосок 11 жесткого на растяжение материапа, разделяющие между собой два соседних раппорта переплетения по основе. В качестве материала, используемого для образования двух рядов полосок 11, . можно применять полоски хлопчатобумажной ткани с диаметром основных и уточных нитей, равным 0,2 мм и поверхностным заполнением 65 — 80 g, При сшивании слоев многослойной ткани лапка швейной машины должна располагаться вдоль полос 11 так, чтобы шов образовывался точно по этим полосам. При сшивании слоев многослойной ткани игла не пробивает нити наполнительной основы

7 и 10, что приводит к увеличению прочности силового захвата. Введение двух рядов жестких на растяжение полосок приводит к повышению жесткости шва, и как следствие,, к улучшению связи между слоями ткани.

В таблице представлены результаты сравнительного анализа физико-механических свойств предлагаемой ткани и прототипа, Использование изобретения позволяет повысить прочность силовых захватов на

10 — 33,ь, улучшить качество ткани эа счет повышения ее жесткости, Формула изобретения

1. Многослойная техническая ткань, содержащая наружные слои, коренные основные нити которых переплетены с уточными нитями среднего слоя, имеющего чередую"0 щиеся с ними прямолинейно расположенные дополнительные уточные нити и прямолинейно располсбкенные между средним и наружным слоем наполнительные основные нити, отличающаяся тем, что, "5 с целью улучшения эксплуатационных характеристик путем повышения прочности, она дополнительно имеет расположенные одна под другой по обе стороны от среднего слоя и вдоль основных нитей в зоне между

20 уточными нитями наружных и среднего слоев полосы из волокнистого жесткого на растяжение материала для разделения двух соседних раппортов переплетения Hà осНове.

2. Ткань по и 1, отличающаяся . тем, что полосы выполнены из хлопчатобумажной ткани с высоким поверхностным заполнением, 1807115
