Гидропривод правильно-растяжной машины

Гидропривод правильно-растяжной машины

Иллюстрации

Показать все

Реферат



Изобретение относится к гидроприводам прессового оборудования, в частности правильно-растяжных машин для правки профилей из стали и из легких цветных металлов , и может быть использовано в станкостроении . Цель изобретения является повышение безопасности при обрыве растягиваемого профиля. Включением электромагнита 17 обеспечивается ход растяжения профиля. При этом рабочая жидкость от насоса 4 поступает по магистрали 3 в полость 2, а из полости 5 через клапан 13 поступает на слив и происходит вдвижение штока гидроцилиндра 1 и, следовательно, растяжение профиля. После растяжения профиля электромагнит 17 обесточивается и энергия упру

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s»s F 15 B 11/0? В 21 D 3/12

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР)

ОПИСАНИЕ ИЗОБРЕТЕНИЯ .-" ь"-- г .:-: —:-."ГЕК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4670331./29 (22) 31.03.89 (46) 07.04.93. Бюл. М 13 (71) Азовское производственное обьединение "Донпрессмаш" (72) В.П.Мищенко и В.В.Шатилов (56) Правильно-растяжная машина, Схема гидропневматическая принципиальная, Черт. К10.6.35,01-00001СЗ, Азов, Донпрессмаш, 1985. (54) ГИДРОПРИВОД ПРАВИЛЬНО-РАСтЯжной МАШИНЫ (57) Изобретение относится к гидроприводам прессового оборудования, в частности

„„5U„„1807249 Al правильно-растяжных машин для правки профилей из стали и из легких цветных металлов, и может быть использовано в станкостроении. Цель изобретения является повышение безопасности при обрыве растягиваемого профиля, Включением электромагнита 17 обеспечивается ход растяжения профиля. При этом рабочая жидкость от насоса 4 поступает по магистрали 3 в полость

2, а из полости 5 через клапан 13 поступает на слив и происходит вдвижение штока гидроцилиндра 1 и, следовательно, растяжение профиля. После растяжения профиля электромагнит 17 обесточивается и энергия упру1807249

10

20

25 гой деформации жидкости в полости 2, упругого растяжения профиля и упругого сжатия станины правильно-растяжной машины, плавно превращается дросселем 10 в тепловую энергию рабочей жидкости. Если на этапе растяжения профиля происходит обрыв профиля, то упомянутые энергии освобождаются мгновенно при включенном электромагните 17 и, следовательно, при перекрытой линии слива из магистрали 3 через дроссель 10; Освобождение энергии приводит к ускоренному перемещению подвижных частей машины со штоком íà его вдвижение и свободному колебанию станины машины совместно с корпусом гидроцилиндра. При превышении давления в

Изобретение относится к гидроприводам прессового оборудования, в частности правильно-растяжных машин, и может быть использовано в станкостроении.

Цель изобретения — повышение безопасности при обрыве растягиваемого профиля.

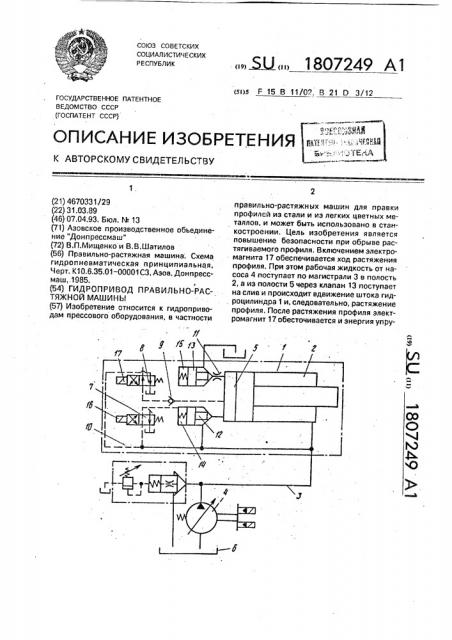

На чертеже приведена схема предложенного гидропривода.

Гидропривод правильно-растяжной машины содержит гидроцилиндр 1, штоковой полестьа 2 соединенный с напорной магистралью 3 насоса 4, б поршневой полостью

5 через блок клапанов с напорной магистралью 3 и гидробаком 6, а также двухпозиционные четырехлинейные гидрораспределители 7 и 8, обратный клапан 9 и дроссели 10 и 11.

Блок управления установлен непосредственно на гидроцилиндре 1 и выполнен в виде закрытых впускного и сливного клапанов 12 и 13 с полостями 14 и 15 управления, входами. сообщенных с поршневой полостью 5, а выходами соответственно с напорной магистралью 3 и гидробаком 6, притом полость управления 14 впускного клапана

12 соединена с первой линией первого гидрораспределителя.7, вторая линия которого соединена с гидробаком 6, а третья с напорной магистралью 3, с которой через дрос-. 30 сель 10 соединена первая линия второго гидрораспределителя 8, вторая линия которого соединена с гидробаком 6, третья с полостью 15 управления сливного клапана

13, а четвертая с поршневой полостью 5 35.гидроцилиндра через обратный клапан 9, закрытый в сторону поршневой полости 5, между. которой и входом сливного клапана

13 устан6влей дроссель 11. полости 5 над давлением в полости 2 клапан

12 выполняет функцию обратного клапана, перепускает часть жидкости из полости 5 в полость 2, не допуская разряжения в полости 2 в случае встречного движения штока и корпуса гидроцилиндра 1 и повышения деления в магистрали 3 выше давления настройки клапана, Освобожденные мгновенно энергии при обрыве превращаются в тепловую энергию рабочей жидкости дросселем 11 при движении корпуса и штока в одном направлении и предохранительным клапаном системы при их встречном движении. Это приводит к быстрому затуханию колебаний станины машины без разрушения трубопроводов. 1 ил.

Гидрораспределители 7 и 8 управляются электромагнитами 16 и 17.

Гидропривод в составе правильно-растяжной машины работает следующим обра- . зом.

При включении электродвигателя (на схеме не показан) с обесточенными электромагнитами насос 4 выводится на нулевую подачу рабочей жидкости в магистраль 3 и шток гидроцилиндра 1 не перемещается.

Выдвижение штока гидроцилиндра 1, что соответствует подводу зажимной головки машины к растягиваемому профилю, осуществляется включением электромагнита 16. Насос 4 выводится на подачу, обеспечивающую требуемую скорость выдвижения штока гидроцилиндра 1, а впускной клапан

12 открывается и пропускает рабочую жидкость от насоса 4 и рабочую жидкость, вытесняемую из штоковой полости 2.в поршневую полость 5, Ход подвода зажимной головки совершается при низком давлении и. из-за этого утечка части рабочей жидкости из магистрали 3 через дроссель 10 и гидрораспределитель 8 поступает на слив, не приводит к заметным энергетическим потерям. Для остановки движения штока гидроцилиндра 1 выключается электромагнит

16 и после захвата зажимной головкой обрабатываемого профиля производится включение электромагнита 17, которое приводит к выводу насоса 1 на подачу, обеспечивающую требуемую скорость растяжения, и к открытию сливного клапана 13. Рабочая жидкость от насоса 4 поступает по магистрали 3 в попость 2. а из полости 5 через клапан 13 поступает на слив и происходит движение штока гидроцилиндра 1 и, следовательно, растяжение профиля, Возмож1807249

Составитель Л.Ломихин

Техред М.Моргентал Корректор С.Патрушева

Редактор

Заказ 1369 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Произзодстзенно-издательский комбинат "Патент", г. ужгород, ул.Гагарина, 101 ность утечки рабочей жидкости из магистрали 3 через дроссель 10 предотвращена обратным клапаном 9. После растяжения профиля электромагнит 17 обесточивается и энергия упругой деформации жидкости в полости 2. упругого растяжения профиля и упругого сжатия станины правильно-растяжной машины плавно превращается дросселем 10 в тепловую энергию рабочей жидкости.

Если на этапе растяжения профиля происходит обрыв профиля, то упомянутые энергии освобождаются мгновенно при включенном электромагните 17 и, следовательно, при перекрытой линии слива из магистрали 3 через дроссель 10.

Освобожденные энергии приводят к ускоренному перемещению подвижных частей машины со штоком на его вдвижение и бодному колебанию станины машины совместно с корпусом гидроцилиндра. При превышении давления в полости 5 над давлением в полости 2 клапан 12 выполняет функцию обратного клапана. перепускает часть жидкости иэ полости 5 в полость 2, не, допуская разряжения в полости 2 в случае встречного движения штока и корпуса гидроцилиндра 1 и повышения давления в магистрали 4 выше давления настройки клапана 5. Освобожденные мгновенно энергии при обрыве превращаются в тепловую энергию рабочей жидкости дросселем

11 при движении корпуса и штока в одном направлении и предохранительным клапанам системы при их встречном движении.

Это приводит к быстрому затуханию колебаний станины машины без разрушения трубопроводов.

5 Формула изобретения

Гидропривод правильно-растяжной машины, содержащий гидроцилиндр, штоковой полостью соединенный с напорной магистралью насоса, а поршневой полостью

10 через блок управления — с напорной магистралью и гидробаком, а также двухпозиционные четырехлинейные гидрораспределители, обратный клапан и дроссели, о т л и ч а ю щ ий с я тем, что, с целью повышения безопас15 ности при обрыве растягиваемого профиля, блок управления установлен непосредственно на гидроцилиндре и выполнен в виде нормально закрытых, впускного и сливного

20 сообщенные с поршневой полостью, полость управления впускного клапана соединена с первой линией первого гидрорэслределителя, вторая линия которого соединена с гидробаком, а третья — е

25 напорной магистралью, с которой через дроссель соединена первая линия второго гидрораспределителя, вторая линия которого соединена с гидробаком, третья — с полостью управления сливного клапана, а

30 четвертая — с поршневой полостью гидроцилиндра через обратный клапан, подключенный своим входом к поршневой полости, соединенной с входом сливного клапана че рез дроссель.
