Газовая плита
Иллюстрации
Реферат
Сущность изобретения: газовая плита содержит регулирующий клапан с двумя рабочими положениями, который управляется от таймера и термочувствительного блока. Последний выполнен в виде размещенного вокруг горелки теплоприемника с цилиндрической закрытой полостью, заполненной жидкостью с температурой кипения 97,7- 83,5°С, и установленного в этой полости поршня с толкателем. При срабатывании термочувствительного блока после нагрева теплоприемника до температуры, близкой к 100°С, толкатель запускает таймер и с помощью пружинного привода переводит регулирующий клапан на режим с меньшим расходом газа. Закрытие клапана происходит при срабатывании таймера. 1 з.п. ф-лы, 3 ил.

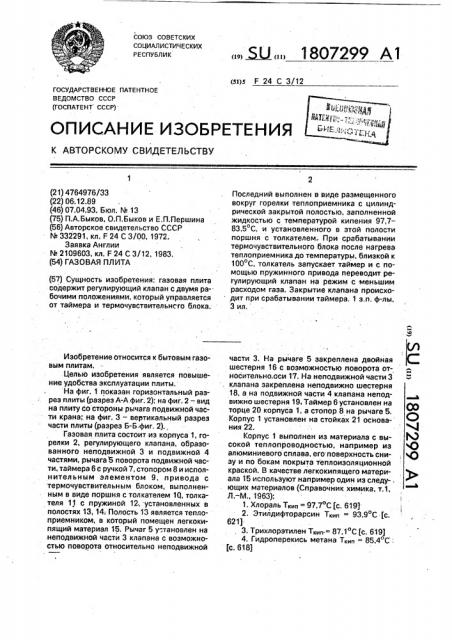

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (Я)5 F 24 С 3/12
ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ
ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ (21) 4764976/33 (22) 06.12.89 (46) 07.04.93, Бюл. М 13 (75) П.А.Быков, О.П.Быков и E.Ï.0åðmèíý (56) Авторское свидетельство СССР
N 332291, кл. F 24 С 3/00, 1972.
Заявка Англии
М 2109603, кл. F 24 С 3/12, 1983. (54) ГАЗОВАЯ ПЛИТА (57) Сущность изобретения: газовая плита содержит регулирующий клапан с двумя рабочими положениями, который управляется от таймера и термочувствительнсго блока.
Изобретение относится к бытовым газовым плитам.
Целью изобретения является повышение удобства эксплуатации плиты, На фиг. 1 показан горизонтальный разрез плиты (разрез А-А фиг. 2); на фиг. 2 —. вид на плиту со стороны рычага подвижной части крана; на фиг. 3 — вертикальный разрез части плиты (разрез Б-Б фиг, 2)., Газовая плита состоит из корпуса 1, горелки 2, регулирующего клапана, образованного неподвижной 3 и подвижной 4 частями, рычага 5 поворота подвижной части, таймера 6 с ручкой 7, стопором 8 и исполнительным элементом 9, привода с термочувствительным блоком, выполненным в виде поршня с толкателем 10, толкателя 11 с пружиной 12-,-установленных в полостях 13, 14; Полость 13 является теплоприемником; в который помещен легкокивящий материал 15. Рычаг 5 установлен на неподвижной части 3 клапана с возможноСтью поворота относительно неподвижной
БЫ, 1807299 А1
Последний выполнен в виде размещенного вокруг горелки теплоприемника с цилиндрической закрытой полостью, заполненной жидкостью с температурой кипения 97,783,5 С, и установленного в этой полости поршня с толкателем При срабатывании термочувствительного блока после нагрева теплоприемника до температуры, близкой к
100 С, толкатель запускает таймер и с помощью и ружи нного и ри вода переводит регулирующий клапан на режим с меньшим расходом газа, Закрытие клапана происходит при срабатывании таймера. 1 з,п. ф-лы, 3 ил, °(Л части 3. На рычаге 5 закреплена двойная шестерня 16 с возможностью поворота относительно.оси 17. На неподвижной части 3 . клапана закреплена неподвижно шестерня
18, а на подвижной части 4 клапана неподвижно шестерня 19. Таймер 6 установлен на торце 20 корпуса 1, а стопор 8 на рычаге 5.
Корпус 1 установлен на стойках 21 основания 22. 4
Корпус 1 выполнен из материала с вы- . M сокой теплопроводностью, например из с0 алюминиевого сплава, его поверхность сни-, .К ) зу и по бокам покрыта теплоизоляционной краской. В качестве легкокипящего материала 15 используют например один из следу-. ющих материалов (Справочник химика, т.1, Л.-M., 1963):
1. Хлораль Тк = 97,7 С (с, 619)
2. Этилдифторарсин Ткип - 93,9 С (с.
621)3, Трихлорэтилен Т<> . 87.1 С (с. 619)
4. Гидроперекись метана 7<» = 85,4 C: (с. 618) 1807299
50 приводом, 3
5. Хлористый этилен Ткал - 83,5ОС (с.
620)
Использование материала 15 с температурой кипения ниже температуры кипения воды обусловлено следующими факторами.
Пару материала 15 нужно преодолевать вес поршня с толкателем 10 и трение его уплотнительного кольца о стенки полости
13. Кроме того, корпус 1 излучает часть тепла в окружающую атмосферу и температура корпуса 1 всегда немного ниже температуры приготовляемой пищи, Газовая плита работает следующим образом.
Ручку 7 таймера 6 устанавливают на время, необходимое для варки пищи; Рычаг
5 устанавливают в крайнее левое положение, при этом клапан открывается на полное проходное сечение, толкатели 10, 11 и стопор 8 перемещаются в крайнее левое положение, стопор 8 заходит в отверстие таймера 6 (данное отверстие на чертеже не показано) и стопорит- работу таймера, толкатель 11 сжимает пружину 12, а исполнительный элемент 9 стопорит толкатель 11 в крайнем левом положении, толкатель 10 поднимает уровень материала 15 в полости
13. Затем поджигают газ в горелке 2 и на корпус 1 плиты ставят посуду с пищей, подготовленную для варки: Пока пища холодная, идет интенсивный нагрев ее большим пламенем (пища готовится к варке), Когда температура посуды с пищей приближается к температуре кипения пищи, от дна посуды нагревается корпус 1 примерно до такой же температуры (немного меньшей), а это приводит к нагреву материала 15 до температуры его кипения. В полости 13 слева от толкателя 10 создается избыточное давление пара материала 15, толкатель 10 перемещается вправо, он поворачивает рычаг-5 по часовой стрелке, при этом стопор 8 выходит из отверстия таймера 6, последний начинает работать и с этого времени начинается отсчет времени варки пищи, находящейся на газовой плите. При повороте рычага 5 поворачивается шестерня 16, обкатываясь по шестерне 18 и поворачивает шестерню 19, а последняя поворачивает подвижную часть 4 клапана. перекрывая частично его проходное сечение, Это приводит к уменьшению газового пламени над горелкой, Варка пищи идет при спокойном уменьшенном пламени, предотвращается бурное выкипание воды и возможность срыва пламени с газовой горелки.. После прохождения времени, установленного на таймере, последний приводит в действие
"0 исполнительный элемент 9, пружина 12 перемещает толкатель 11 вправо, который поворачивает (через шестерни 16, 19) подвижную часть 4 клапана и перекрывает отверстие в клапане полностью. Газ пере15 стает поступать к газовой горелке, пламя гаснет, варка пищи прекращается. После снятия посуды с приготовленной (сваренной) пищей с корпуса 1, последний остывает (излучает тепло в окружающую атмосферу), 20 давление пара материала 15 в полости 13 падает, Плита готова для следующего цикла приготовления пищи.
Газовая плита может внедряться в быт двумя путями; запуском-в производство новой газовой плиты, или запуском в производство приставок к существующим газовым плитам, Формула изобретения
30 1. Газовая плита, содержащая корпус,. горелку и регулирующий клапан, связанный приводом с термочувствительным блоком, . отличающаяся тем, что, с целью повышения удобства эксплуатации плиты, 35 она снабжена таймером .с исполнительным элементом, взаимодействующим с клапаном, привод выполнен с пружинным механизмом со стопором, а термочувствительный блок выполнен в виде размещенно40 го вокруг горелки теплоприемника с цилиндрической закрытой полостью, запол" ненной жидкостью с температурой кипения
97,7 — 83,5 -С, в которой установлен поршень с толкателем, кинематически связанным со стопором пружинного механизма и элементом запуска таймера.
2, Плита поп,1,отлича ющаяся тем, что, с целью повышения надежности в работе, таймер выполнен с механическим
