Реферат

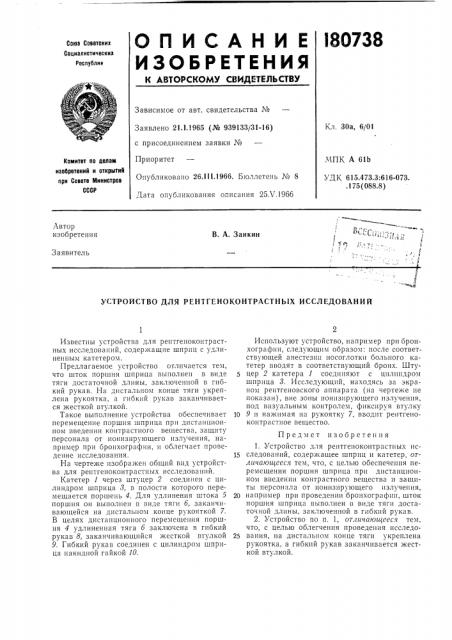

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл, 30а, 6/01

Заявлено 21.1.1965 (№ 939133/31-16) с присоединением заявки №

Приоритет

Опубликовано 26.111.1966. Бюллетень № 8

Дата опубликования описания 25Х.1966

МПК А 61b

УДК 615.473,3:616-073, .175 (088.8) комитет по делам изобретеиий и открытий при Совете Министров

СССР

Автор изобретения

В. А. Заикин

Заявитель

УСТРОЙСТВО ДЛЯ РЕНТГЕНОКОНТРАСТНЪ|Х ИССЛЕДОВАНИИ

Известны устройства для рентгеноконтрастных исследований, содержащие шприц с удлиненным катетером.

Предлагаемое устройство оглнчается тем, что шток поршня шприца выполнен в виде тяги достаточной длины, заключенной в гибкий рукав. На дистальном конце тяги укреплена рукоятка, а гибкий рукав заканчивается жесткой втулкой.

Такое выполнение устройства обеспечивает перемещение поршня шприца при дистанционном введении контрастного вещества, защиту персонала от ионизирующего излучения, например при бронхографии, и облегчает проведение исследования.

На чертеже изображен общий вид устройства для рентгеноконтрастных исследований.

Катетер 1 через штуцер 2 соединен с цилиндром шприца 8, в полости которого перемещается поршень 4. Для удлинения штока 5 поршня он выполнен в виде тяги б, заканчивающейся на дистальном конце рукояткой 7.

В целях дистанционного перемещения поршня 4 удлиненная тяга б заключена в гибкий рукав 8, заканчивающийся жесткой втулкой

9. Гибкий рукав соединен с цилиндром шприца накидной гайкой 10.

Используют устройство, например прн бронхографии, следующим образом: после соответствующей анестезии носоглотки больного катетер вводят в соответствующий бронх. Штуцер 2 катетера 1 соединяют с цилиндром шприца 3. Исследующий, находясь за экраном рентгеновского аппарата (на чертеже не показан), вне зоны ионизирующего излучения, под визуальным контролем, фиксируя втулку

10 9 и нажимая на рукоятку 7, вводит рентгеноконтрастное вещество.

Предмет изобретения

1. Устройство для рентгеноконтрастных ис15 следований, содержащее шприц и катетер, отличающееся тем, что, с целью обеспечения перемещения поршня шприца прн дистанционном введении контрастного вещества и защиты персонала от ионизирующего излучения, 20 например при проведении бронхографип, шток поршня шприца выполнен в виде тяги достаточной длины, заключенной в гибкий рукав.

2. Устройство по п. 1, отличающееся тем, что, с целью облегчения проведения исследо25 вания, на дистальном конце тяги укреплена рукоятка, а гибкий рукав заканчивается жесткой втулкой.
