Реферат



!

àg

ОПИС

ИЗОБРЕТЕЙйЯ

I 189765

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДБ ЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл. 301, 13»

3Oi

Заявлено 07.Vl i.1964 (№ 910017/31-16) с присоединением заявки ¹

Приоритет

Опубликовано 26.ill.1966. Бюллетень № 8

iHK А 61пт

А б11

Ь ДК 616.816(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 16 V 1966

Авторы изобретения Ю. Ш. Гальперин, В. С, Гигаури, A. С. Перельмутр, Б. В. 11етровский, М. К. Сомс и H. М. Флорианович

Всесоюзный научно-исследовательский институт медицинских инструментов и оборудования

УСТРОЙСТВО ДЛЯ ИСКУССТВЕННОЙ ВЕНТИЛЯЦИИ ЛЕГКИХ

ВДУВАНИЕМ ГАЗОВОЙ СМЕСИ

Устройства для искусственной вентиляци 1 легких путем вдувания газовой смеси, содержащие блок подачи в легкие пациента определенного объема газа с заданной частотой, в том числе с частотой, определяемой дыхательными попытками пациента, и блок электростимуляции, известны.

Отличием предлагаемого устройства является наличие в нем блока электростимуляцнн дыхания с управляющим частотой и фазой раздражающего тока внешним источником, которым служит датчик, установленный в блоке для подачи объема газа и вырабатывающий электрические сигналы, равные по длительности времени вдоха и времени выдоха.

Такое выполнение устройства позволяет производить стимуляцию дыхания синхронно с вдуванием в легкие объема газовой смеси.

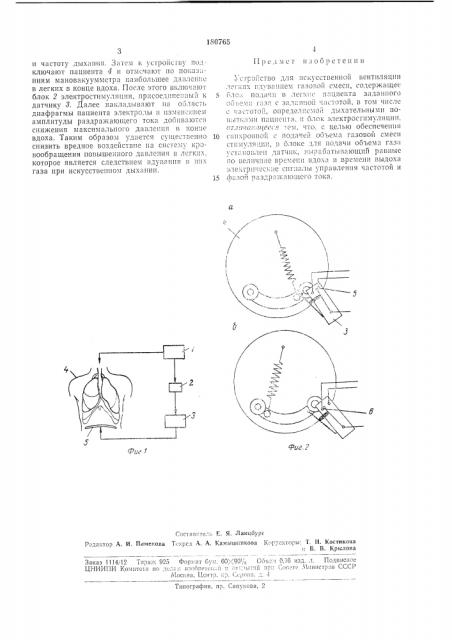

На фиг. 1 изображена принципиальная блок-схема устройства; на фиг. 2 — схема работы датчика (а — при вдохе, б — при выдохе) .

Устройство содержит блок 1 искусственного дыхания, работающий по принципу вдувания в легкие пациента определенного объема газа с заданной частотой, блок 2 для электростимуляции дыхания, соединенный с блоком 1 - помощью датчика 8, запускающего схему электростимулятора синхронно с вдуванием в легкие объема газа.

Датчиком 3 служит микропереключатель, установлецный в блоке 1 на передней крышке золотника таким ооразом, что его нормально рязомкц1 тые контакты д Оказываются зямкн ThDIH в течение всего времени выдоха. Вместе с тем нормально замкнутые контакты 6 микропереключателя ок"ç:ûâàþòñÿ замкнутыми 1 течение всего времени вдоха.

10 Таким образом, с блока 1 в блок 2 поступают электрические сигналы, длительность которых равна времени вдоха и времени выдоха.

Вкл10чение этого микроперекл10чятеля В схе15 му устройства позволяет синхронизировать работу блока электростимуляции с блоком для искусственного дыхания.

В устройстве предусмотрена возмо>кность

20 самостоятельного использования олоков 1 и 2 без синхронизации. Наряду с этим при совместной работе можно регулировать параметры дыхания в блоке 1 (по частоте, дыхательному объему, разрежению) и параметры элек25 тростпмуляции в блоке 2 (крутпзны фронта импульса, тока стимуляции и т. д.).

Устройство работает следующим образом.

В блоке 1 искусственного дыхания, осуществляю1цем вдуванне газовой смеси в легкие

30 пациента, устанавливают необходимый объех1
