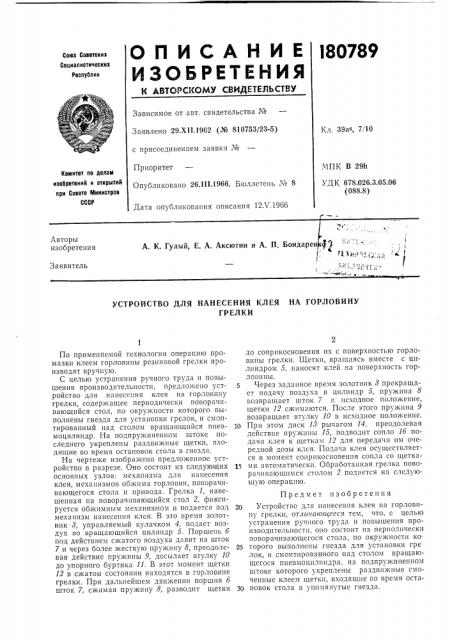

ОЛИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

180789

Союз Соеетскиз

Социалистическил

Республик

Зависимое от авт. свидетельства ¹

Заявлено 29.Õ11.1962 (№ 810753/23-5) с присоединением заявки №

Приоритет

Опубликовано 26.111.1966. Бюллетень № 8

Кл, 39а6, 7/10

МПК В 29h

УДК 678.026.3.05.06 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 12 V 1966

Авторы изобретения

А. К. Гулый, Е. А. Аксютин и А. П. Бондарен (,1

11II< I 1 ". :.;; °

1 " < г

Заявитель

УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ КЛЕЯ НА ГОРЛОВИНУ

ГРЕЛКИ

По применяемой технологии операцию промазки клеем горловины резиновой грелки производят вручную.

С целью устранения ручного труда и повышения производительности, предложено устройство для нанесения клея на горловину грелки, содержащее периодически поворачивающийся стол, по окружности которого выполнены гнезда для установки грелок, и смонтированный над столом вращающийся пневмоцилиндр. На подпружиненном штоке последнего укреплены раздвижные щетки, входящие во время остановок стола в гнезда.

На чертеже изображено предложенное устройство в разрезе, Оно состоит из следующих основных узлов: механизма для нанесения клея, механизмов обжима горловин, поворачивающегося стола и привода. Грелка 1, навешенная на поворачивающийся стол 2, фиксируется обжимным механизмом и подается под механизм нанесения клея. В это время золотник 8, управляемый кулачком 4, подает воздух во вращающийся цилиндр 5. Поршень б под действием сжатого воздуха давит на шток

7 и через более жесткую пружину 8, преодолевая действие пружины 9, досылает втулку 10 до упорного буртика 11. В этот момент щетки

12 в сжатом состоянии находятся в горловине грелки. При дальнейшем движении поршня б шток 7, сжимая пружину 8, разводит щетки до соприкосновения их с поверхностью горловины грелки. Щетки, вращаясь вместе с цилиндром 5, наносят клей на поверхность горлогнны.

Через заданное время золотник 8 прекращает подачу воздуха в цилиндр 5, пружина 8 возвращает шток 7 г, исходное положение, щетки 12 сжггмаются. После этого пружина 9 возвращает втулку 10 в исходное положение. тр При этом диск 13 рычагом 14, преодолевая дсйствие пружишы 15, подводит coIlëo 1б подачи клея к щеткам 12 для передачи нм очередной дозы клея. Подача клея осуществляется в момент соприкосновения сопла со щетка15 ми автоматически. Обработанная грелка поворачивающимся столом 2 подается на следующую операцию.

Предмет изобретения

2р Устройство для нанесения клея на горловину грелки, отлпчшощееся тем, что, с целью устранения ручного труда и повышения производительности. QIIQ состоит из периодически поворачивающегося стола, по окружности ко25 торого выполнены гнезда для установки гре лок, и смонтированного над столом вращающегося пневмоцнлггидра, на подпружиненном штоке которого укреплены раздвижные смоченные клеем щетки, входящие во время оста30 новок стола в упомянутые гнезда.
