Насадка для съемки и проекции кинофильмов
Патент 180824
Классы МПК
Насадка для съемки и проекции кинофильмов
Иллюстрации
Реферат

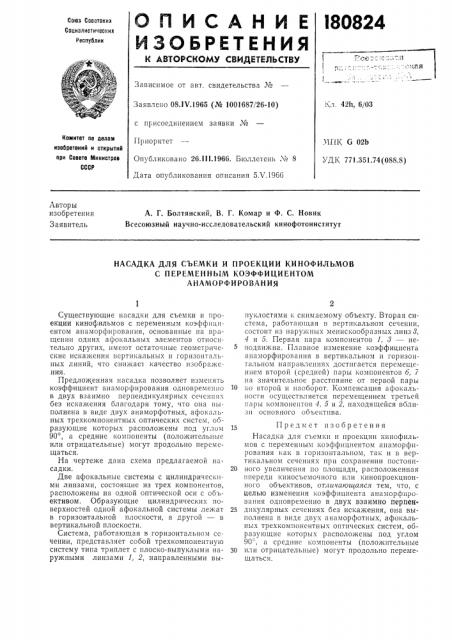

ОПИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
l8 0824
Союз Советских
Социалистических
Республик
1,-1
Зависимое от авт. свидетельства №
Кл. 42h, 6/03
Заявлено 08.IV.1965 (№ 1001687/26-10) с присоединением заявки №
Приоритет
Опубликовано 26.111.1966. Бюллетень № S
Дата опубликования описания 5Х.19бб
Комитет по полам изобретений и открытий при Совете Чннистров
СССР
МПК G 02b
УДК 771.351.74(088,8) Авторы изобретения
Заявитель
А. Г. Болтянский, В. Г. Комар и Ф. С. Новик
Всесоюзный научно-исследовательский кинофотоинститут
НАСАДКА ДЛЯ СЪЕМКИ И ПРОЕКЦИИ КИНОФИЛЬМОВ
С ПЕРЕМЕННЫМ КОЭФФИЦИЕНТОМ
АНАМОРФИРОВАНИЯ
Существующие насадки для съемки и проекции кинофильмов с переменным коэффициентом анаморфирования, основанные на вращении одних афокальных элементов относительно других, имеют остаточные геометрические искажения ьертикальных и горизонтальных линий, что снижае1 качество изображения.
Предложенная насадка позволяет изменять коэффициент анаморфирования одновременно в двух взаимно перпендикулярных сечениях без искажения благодаря тому, что она выполнена в виде двух анаморфотных, афокальных трехкомпонентных оптических систем, образующие которых расположены под углом
90, а средние компоненты (положительные или отрицательные) могут продольно перемещаться.
На чертеже дана схема предлагаемой насадки.
Две афокальные системы с цилиндрическими линзами, состоящие из трех компонентов, расположены на одной оптической оси с объективом, Образующие цилиндрических поверхностей одной афокальной системы лежат в горизонтальной плоскости, а другой — в вертикальной плоскости.
Система, работающая в горизонтальном сечении, представляет собой трехкомпонентную систему типа триплет с плоско-выпуклыми наружными линзами 1, 2, направленными выпуклостями к снимаемому объекту. Вторая система, работающая в вертикальном сечении, состоит из наружных меннскообразных линз 8, 1 и 5. Первая пара компонентов 1, 8 — неподвижна. Плавное изменение коэффициента анаморфировання в вертикальном н горизонтальном направлениях достигается перемещением второй (средней) пары компонентов 6, 7 на значительное расстояние от первой пары
10 ко второй и наоборот, Компенсация афокальности осуществляется перемещением третьеи пары компонентов 4, 5 и 2, находящейся вблизи основного объектива.
15 Предмет изобретения
Насадка gas c e ii н npoei
90=, а средние компоненты (положительные
30 или отрицательные) могут продольно перемещаться.
180824
/ЗЛиЭОн/па. /-t>; ы /п///Г
i !t
BepmiиОлОяОг eae ys
/)
