Дренаж хирургический

Дренаж хирургический

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине, а именно к хирургическим дренажам. Сущность изобретения заключается в возможности очистки отверстий в процессе дренирования посредством подтягиваня гибкой тяги, закрепленной внутри дренажной гофрированной трубки. 1 ил.

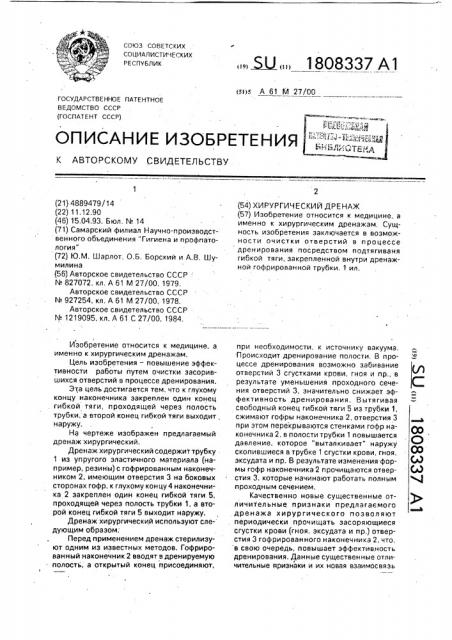

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si>s А 61 М 27/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕ НТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ "„",", К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4889479/14 (22) 11.12.90 (46) 15.04.93, Бюл, N 14 (71) Самарский филиал Научно-производственного объединения "Гигиена и профпатология (72) Ю,М, Шарлот, О.Б, Борский и А.В, Шумилина (56) Авторское свидетельство СССР

¹ 827072, кл. А 61 М 27/00, 1979.

Авторское свидетельство СССР

N 927254,, кл,,А 61 М 27/00, 1978.

Авторское свидетельство СССР

N 1219095, кл. А 61 С 27/00, 1984.

Изобретение относится к медицине. а именно к хирургическим дренажам, Цель изобретения — повышение эффективности работы путем очистки засорившихся отверстий в процессе дренирования.

Эта цель достигается тем, что к глухому концу наконечника закреплен один конец гибкой тяги, проходящей через полость трубки, а второй конец гибкой тяги выходит наружу.

На чертеже изображен предлагаемый дренаж хирургический, Дренаж хирургический содержит трубку

1 из упругого эластичного материала (например, резины) с гофрированным наконечником 2, имеющим отверстия 3 на боковых сторонах гофр, к глухому концу 4 наконечника 2 закреплен один конец гибкой тяги 5, проходящей через полость трубки 1, а второй конец гибкой тяги 5 выходит наружу.

Дренаж хирургический используют следующим образом;

Перед применением дренаж стерилизуют одним из известных методов, Гофрированный наконечник 2 вводят в дренируемую полость, а открытый конец присоединяют, I

„„Я „„1808337 А1 (54) ХИРУРГИЧЕСКИЙ ДРЕНАЖ (57) Изобретение относится к медицине, а именно к хирургическим дренажам. Сущность изобретения заключается в возможности очистки отверстий в процессе дренирования посредством подтягиваня гибкой тяги, закрепленной внутри дренажной гофрированной трубки. 1 ил. при необходимости, к источнику вакуума.

Происходит дренирование полости. В про- 3 цессе дренирования возможно забивание у отверстий 3 сгустками крови, гноя и пр., в результате уменьшения проходного сечения отверстий 3, значительно снижает эффективность дренирования. Вытягивая свободный конец гибкой тяги 5 из трубки 1, сжимают гофры наконечника 2, отверстия 3 при этом перекрываются стенками гофр на- р конечника 2, в полости трубки 1 повышается давление, которое "выталкивает" наружу скопившиеся в трубке 1 сгустки крови, гноя, © эксудата и пр. В результате изменения фор- 0д мы гофр наконечника 2 прочищаются отвер- (лЭ стия 3, которые начинают работать полным проходным сечением, Качественно новые существенные отличительные признаки предлагаемого

%5063 дренажа хирургического позволяют периодически прочищать засоряющиеся сгустки крови (гноя, эксудата и np,) отверстия 3 гофрированного наконечника 2, что, в свою очередь, повышает эффективность дренирования, Данные существенные отличительные признаки и их новая взаимосвязь

1808337

Составителв Л,Бедарева

Техред M.Ìîðãåíòàë Корректор C.Ïåêàðü

Редактор

3аказ 1231 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035; Москва, Ж-35, Раушская наб., 4/5

Производственно.издзтезьскид коиоинвт "Патент", r. Ужгород, ув,Гагарина, 101 не обнаружены в известных технических решениях в области медицины.

Формула изобретения

Хирургический дренаж, выполненный в виде гофрированной трубки с глухим концом и отверстиями на боковых стенках гофр, отличающийся тем, что, с целью повышения эффективности работы путем очистки засорившихся отверстий в процессе дренирования, трубка снабжена гибкой

5 тягой, закрепленной внутри нее к .глухому концу.
