Реферат



Использование: машиностроение, для закрепления ферромагнитных деталей при их обработке на металлорежущих станках. Сущность изобретения: плита содержит корпус 1 из магнитомягкого материала, обмотки управления 5 с сердечниками, полюсники 7, 8, 9, изолированные друг от друга немагнитным материалом и выполненные Т- образной формы в поперечном сечении, Между полюсниками расположены с чередующимися полярностями неперемагничиваемые постоянные магниты 11. Сердечники выполнены в виде перемагничиваемых постоянных магнитов 4, установленных на корпусе одноименными полюсами. При этом одна часть полюсников контактирует со стенками корпуса, а другая часть - с сердечниками, Для закрепления детали 16 на поверхности плиты через обмотки управления 5 пропускают импульс постоянного тока, который намагничивает магниты 4 однополярно относительно полюсников, контактирующих с ними. 7 ил, Ё

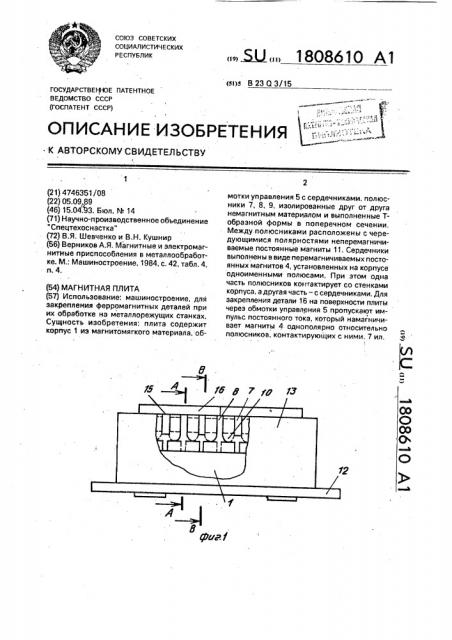

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 23 Q 3/15

ОСУДАРСТВЕ ОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) 1 г " г." я

:.1-

6С дзг

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

/бф 7

° К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ г (21) 4746351/08 (22) 05 09л89 (46) 15.04ЪЗ. Бюл. М 14 (71) Научно-производственное объединение

"Спецтехоснастка" (72) В.Я, Шевченко и В,Н. Кушнир (56) Верников А.Я. Магнитные и электромагнитные приспособления в металлообработке. М,: Машиностроение, 1984, с. 42, табл. 4, п. 4. (54) МАГНИТНАЯ ПЛИТА (57) Использование: машиностроение, для закрепления ферромагнитных деталей при их обработке на металлорежущих станках.

Сущность изобретения: плита содержит корпус 1 из магнитомягкого материала, об. Ж 1808610 А1 мотки управления 5 с сердечниками, полюсники 7, 8, 9, изолированные друг от друга немагнитным материалом и выполненные Тобразной формы в поперечном сечении, Между полюсниками расположены с чередующимися полярностями неперемагничиваемые постоянные магниты 11, Сердечники выполнены в виде перемагничиваемых постоянных магнитов 4, установленных на корпусе одноименными полюсами. При этом одна часть полюсников контактирует со стенками корпуса, а другая часть — с сердечниками. Для закрепления детали 16 на поверхности плиты через обмотки управления 5 пропускают импульс постоянного тока, который намагничивает магниты 4 однополярно относительно полюсников, контактирующих с ними. 7 ил, 1

1808610

Ь=2а,

2 люсниками 7

При этом полюсники 7 своими выступами контактируют с верхними частями посто- 35 янных перемагничиваемых магнитов 4, а полюсники 8 и 9 своими выступами контактируют с верхними частями полюсов 2 и 3 корпуса 1.

Кроме того, полюсники 7 и 8 имеют в 40 поперечном сечении перевернутую Т-образную форму с параллельными боковыми поверхностями ребер и оснований, а крайние полюсники 9 имеют в поперечном сечении перевернутую Г-образную 45 форму с параллельными боковыми поверхностями ребер и оснований, причем боковые выступающие части оснований, крайних полюсников 9 обращены к боковым выступающим частям оснований 50 смежных полюсников 8.

Между ребрами полюсников 7, 8 и 9 расположены с чередующимися полярностями постоянные неперемагничиваемые горизонтально направленные магниты 11, 55 примыкающие своими полюсами к боковым поверхностям ребер полюсников 7, 8 и 9 и закрытые немагнитным материалом 10.

Толщина b центрального полюса 3 корпуса 1 определяется из соотношения с полюсниками 7.

Изобретение относится к станкостроению и общему машиностроению и может быть использовано для закрепления ферромагнитных деталей с широким диапазоном размеров, включая мелкие и тонкие, при обработке их на металлорежущих станках.

Целью изобретения является повышение надежности закрепления ферромагнитных деталей с широким диапазоном размеров, включая мелкие и тонкие.

На фиг. 1 показана плита, общий вид, на фиг. 2 — то же, вид сверху; на фиг. 3 — разрез

А — А на фиг. 1 (положение "Отключено" ); на фиг, 4 — то же (положение "Включено" ); на фиг. 6 — то же (положение "Включено" ); на фиг; 7 — разрез  — В на фиг. 1 (положение

"Откл очено").

Магнитная плита состоит иэ открытого с вер%ней стороны корытообразного корпуса 1 из магнитомягкого материала, на дне которого между его центральным

2 и боковыми 3 полюсами установлены постоянные вертикально направленные перемагничиваемые магниты 4 из магнитотвердого ма-ериала с посаженными на них обмотками управления 5, намотанными на изолирующие каркасы 6, открытых и расположенных в поперечном направлении полюсников 7, 8 и 9, изолированных друг от друга немагнитным.материалом 10, 5

30 где а — толщина боковых полюсов 2, корпуса 1.

Между боковыми выступающими частями оснований полюсников 7, а также между боковыми выступающими частями полюсников 8 и между боковыми выступающими частями крайних полюсников 9 и смежными с ними боковыми выступающими частями полюсников 8 имеются зазоры, величина k которых определяется из соотношения где с — толщина ребер полюсников 7 и 8;

m — длина постоянных неперемагничиваемых магнитов 11, Корпус 1 плиты закреплен на основании

12 из немагнитного материала, а ее боковые поверхности заключены в обечайку 13 из немагнитного материала, В поперечной стенке обечайки 13 выполнены резьбовые отверстия под завинченные в них выжимные винты 14.

Магнитная плита работает следующим образом, B исходном (нерабочем) состоянии полюса 2 и 3 корпуса 1 разнополярны с полюсниками 8 и 9 и однополярны с поПри этом магнитный поток Ф1 замкнется через полюсник 7, магнит 11, полюсник 8, полюс 2, дно корпуса 1 и магнит 4, а магнитный поток 4 замкнется через полюсник 7, магнит 11, полюсник 8, полюс 3, дно корпуса

1 и магнит 4. В результате магнитные потоки Ф1 и Ф не имеют выхода на рабочую поверхность 15 плиты и деталь 16 не закреплена.

В рабочем состоянии при установке детали 16 на рабочую поверхность 15 плиты через обмотки управления 5 магнитов 4 пропускают импульс постоянного тока, который намагничивает магниты 4 таким образом, чтобы полюса 2 и 3 корпуса 1 были однополярны с полюсниками 8 и 9 и разнополярны

Тогда магнитный поток Ф замкнется через дно корпуса 1, полюс 2, полюсник 8, деталь 16, полюсник 7 и магнит 4, магнитный поток Ф4 замкнется через дно корпуса

1, полюс 3, полюсник 8, деталь 16, полюсник

7 и магнит 4, а магнитный поток Фь замкнется через полюсник 8, деталь 16, полюсник 7 и магнит 11.

1808610

Таким образом, магнитные потоки Ф3, Ф4 и Ф, проходя через деталь 15, крепят ее к рабочей поверхности 16 плиты, Отключение плиты осуществляется пу- 5 тем подачи в обмотки управления 5 магнитов 4 импульса постоянного тока обратной полярности. При этом полюса 2 и 3 корпуса

1 вновь станут разнополярными с полюсниками 8 и 9 и однополярными с полюсни- 10 ками 7.

После отключения плита будет готова к следующему циклу работы.

Заявленное техническое решение обес- 15 печивает принципиальную воэможность создания плиты как в мелкополюсном; так и в крупнополюсном исполнении, применение которой повысит надежность закреп-. ления ферромагнитных деталей с 20 широким диапазоном размеров, включая мелкие и тонкие, обеспечит экономию электроэнергии, упростит управление, улучшит условия эксплуатации, повысит безопасность работы, 25

Формула изобретения

Магнитная плита, содержащая корпус, выполненный из магнитомягкого материала. в котором расположены обмотки управления с сердечниками, и расположенные с чередующимися полярностями полюсники, изолированные друг от друга немагнитным материалом, ось симметрии которых параллельна продольной оси корпуса, причем одна часть полюсников контактирует со стенками корпуса, а другая часть — с сердечниками, отличающаяся тем, что, с целью повышения надежности работы, полюсники выполнены Т-образной формы в поперечном сечении, причем ширина рабочего торца полюсника меньше ширины его противоположного торца, а между полюсниками расположены с чередующимися полярностями неперемагничиваемь е постоянные магниты; контактирующиесвоими полюсами с боковыми поверхностями полюсников, при этом сердечники выполнены в виде перемагничиваемых постоянных магнитов, установленных на корпусе одноименными полюсами, 1808610

1б 7

1Õ б-b

err С

1808610

9 Л

Ю
