Магнитная плита
Иллюстрации
Реферат
Использование: машиностроение для закрепления ферромагнитных деталей при их обработке на металлорежущих станках. Сущность изобретения: плита содержит корпус 1 из магнитомягкого материала, сердечник с обмоткой управления 3, полюсники 5, 6. 7, изолированные друг от друга немагнитным материалом и выполненные Т- образной формы в поперечном сечении. Между полюсниками расположены с чередующимися полярностями неперемагничиваемые постоянные магниты 9. Сердечник выполнен в виде перемагничиваемого постоянного магнита 2. При этом одна часть полюсников контактирует со стенками корпуса , а другая часть - с сердечником. Для закрепления детали 14 на поверхности плиты через обмотку управления 3 пропускают импульс постоянного тока, который намагничивает магнит 2 однополярно относительно полюсников, контактирующих с ним. 7 ил. (л С
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (sr)s В23аз/15
ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ
ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
»
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4747996/08 (22) 28.08,89
Ф (46) 15.04,93, Бюл. hh 14 (71) Научно-производственное объединение
"Спецтехоснастка" (72) В.Я; Шевченко и В.Н. Кушнир (56) Верников А.Я. Магнитные и электромагнитные приспособления в металлообработке. М.: Машиностроение, 1984, с. 42, табл. 4, и. 2. (54) МАГНИТНАЯ ПЛИТА (57) Использование: машиностроение для закрепления ферромагнитных деталей при их обработке на металлорежущих станках.
Сущность изобретения: плита сЬдержит корпус 1 из магнитомягкого материала, сер„„Я „„1808611 А1 дечник с обмоткой уп равления 3, пол юсники
5, 6, 7, изолированные друг от друга немагнитным материалом и выполненные Тобразной формы в поперечном сечении, Между полюсниками расположены с чередующимися полярностями неперемагничиваемые постоянные магниты 9. Сердечник выполнен .в виде перемагничиваемого постоянного магнита 2, При этом одна часть полюсников контактирует со стенками корпуса, а другая часть — с сердечником, Для закрепления детали 14 на поверхности плиты через обмотку управления 3 пропускают импульс постоянного тока, который намагничивает магнит 2 однополярно относительно полюсников, контактирующих с ним.
7 ил, 1808611 ются зазоры, величина k которых определяется из соотношения: —
Изобретение относится к станкостроению и общему машиностроению и может быть использовано для закрепления ферромагнитных деталей с широким диапазоном размеров, включая мелкие и тонкие, при их обработке на металлорежущих станках.
Целью изобретения является повышение надежности закрепления ферромагнитных деталей с широким диапазоном размеров, включая мелкие и тонкие.

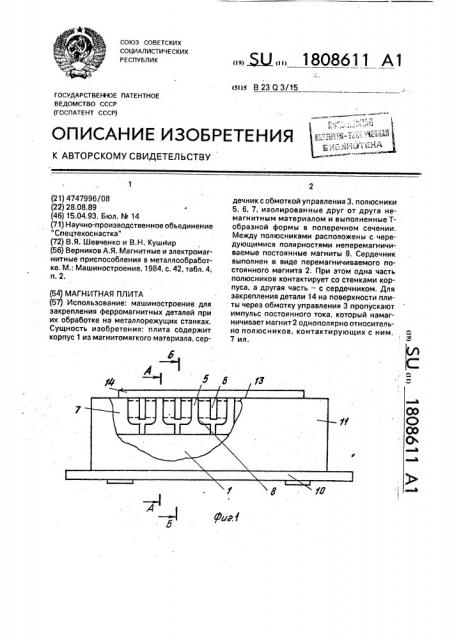

На фиг. 1 показана плита, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — разрез
А — А на фиг. 1 (положение "отключено"); на фиг. 4 — то же (положение "включено"); на фиг. 5 — продольный разрез плиты (положе- 15 ние "отключено"); на фиг. 6 — то же (положение "включено"); на фиг. 7 — разрез Б-Б на фиг, 1 (положение "отключено"), Магнитная плита состоит из открытого с верхней стороны корытообраэного корпу- 20 са 1, выполненного из магнитомягкого материала, на дне которого установлен центральный сердечник в виде постоянного. вертикально направленного," перемагничиваемого магнита 2 иэ магйитотвердого 25 . материала с посаженной на него обмоткой управления 3, намотанной на изолирующий каркас 4, открытых и расположенных в поперечном направлении с чередующимися полярностями полюсников 5, 6 и 7, изолиро- 30 ванных друг от друга немагнитным материалом 8.
При этом полюсники 5 и 7 своими крайними выступами контактируют с верхней частью стенок корпуса 1, а полюсники 6 своим 35 центральным выступом контактируют с верхней частью постоянного перемагничиваемого магнита 2.
При этом полюсники 5 и 6 имеют в поперечном сечении перевернутую Т-образ- 40 ную форму с параллельными боковыми поверхностями ребер и оснований, а полюсники 7 имеют в поперечном сечении перевернутую Г-образную форму с параллельными боковыми поверхностями ребер и 4> оснований. Кроме того, боковые выступающие части оснований полюсников 7 обращены к боковым выступающим частям оснований смежных полюсников 5 и 6, 50
Между ребрами полюсников 5, 6 и 7 расположены постоянные неперемагничиваемые горизонтально направленные с чередующимися полярностями магниты 9, примыкающие своими полюсами к боковым 55 поверхностям ребер полюсников 5, 6 и 7 и закрытые немагнитным материалом 8.
Между смежными выступающими частями боковых поверхностей оснований полюсников одноименной полярности имегде а — толщина ребер полюсников 5 и 6;
m — длина постоянных неперемагничиваемых магнитов.
Корпус 1 плиты закреплен на основании
10 из немагнитного материала, а боковые поверхности плиты заключены в обечайку
11 иэ немагнитного материала.
В поперечной стенке обечайки 11 выполнены резьбовые отверстия под выжимные винты 12, Магнитная плита работает следующим образом.
В исходном (нерабочем состоянии) корпус 1 раэнополярен с полюсниками 5 и 7 и однополярен с полюсниками 6.
При этом магнитные потоки Ф1 и 4 замкнутся через полюсник 6, магнит 9, полюсник 5, корпус 1 и магнит 2, не выходя на рабочую поверхность 13 плиты. В результате деталь 14 не закреплена.
Врабочем состоянии,,при установке детали 14 на рабочую поверхность плиты 13, через обмотку управления 3 пропускают импульс постоянного тока, который намагничивает магнит 2 до насыщения таким образом, чтобы корпус 1 был однополярен с полюсниками 5 и 7 и разнополярен с полюсниками 6.
Тогда магнитные потоки 4Ь и Ф4 замкнутся через корпус 1, полюсник 5, деталь 14, полюсник 6 и магнит 2, а магнитный поток
Фь замкнется через полюсник 5, деталь 14, полюсник 6 и магнит 9.
Таким образом, магнитные потоки 43, Ф4 и Ф5. проходя через деталь 14, крепят ее на рабочей поверхности 13 плиты.
Отключение плиты осуществляется путем подачи в обмотку управления 3 импульса постоянного тока обратной полярности, При этом корпус 1 вновь будет разнополярен с полюсниками .5 и 7 и однополярен е;. полюсниками 6, а деталь 14 раскрепится, поскольку магнитные потоки Ф1 и 42 не имеют выхода на рабочую поверхность 13 плиты.
После отключения плиты она будет готова к следующему циклу работы.
Изобретение обеспечивает принципиальную возможность создания магнитной плиты как в мелкополюсном, так и в крупнополюсном исполнениях, применение которой повысит надежность закрепления ферромагнитных деталей с широким диапа1808611 зоном размеров, включая мелкие и тонкие, обеспечит экономию электроэнергии, упростит управление, улучшит условия эксплуатации, повысит безопасность работы, 5
Формула изобретения
Магнитная плита, содержащая выпол- . ненный иэ магнитомягкого материала корпус с расположенным в нем центральным сердечником, коаксиально которому уста- 10 новлена обмотка управления, и расположенные с чередующимися полярностями полюсники, изолированные друг от друга немагнитным материалом, ась симметрии которых параллельна продольной оси кор- l5 пуса, причем одни из полюсников контактируют со стенками корпуса, а другие — с сердечником, отличающаяся тем, что, с целью повышения надежности в работе, полюсники выполнены Т-образной формы в поперечном сечении, причем ширина рабочего торца полюсника меньше ширины его противоположного торца, а между полюсниками расположены с чередующимися полярностями неперемагничиваемые постоянные магниты, контактирующие своими полюсами с боковыми поверхностями полюсников, при этом сердечник выполнен в виде перемагничиваемого постоянного магнита, один полюс которого контактирует с нерабочими торцами полюсников, а другой полюс — с корпусом, 1808611
