Реферат

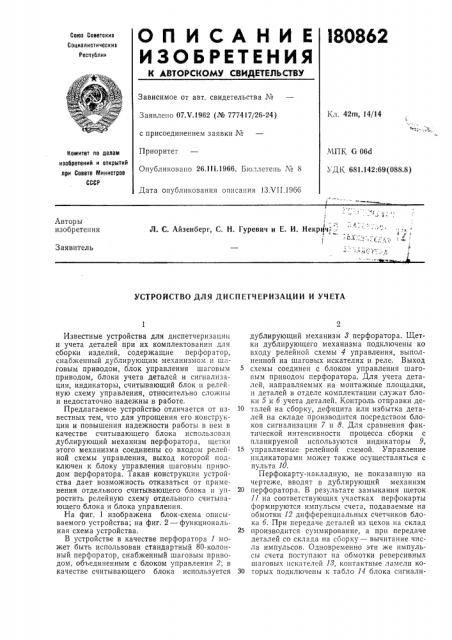

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l80862

Союа Советскиа

Социалистическими

Республик

Зависимое от авт. свидетельства №

Кл. 42m, 14/14

Заявлено 07.V.1962 (№ 777417/26-24) с присоединением заявки №

Приоритет

Опубликовано 26111.1966. Бюллетень № 8 скотт ..

МПК 6 06d

УДК 681.142:69(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 1ЗХП.19бб

7 (> j

Л. С. Айзенберг, С. Н. Гуревич и Е. И. Некрт ч.,: (Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ ДИСПЕТЧЕРИЗАЦИИ И УЧЕТА

Известные устройства для диспетчеризации и учета деталей при их комплектовании для сборки изделий, содержащие перфоратор, снабженный дублирующим механизмом и шаговым приводом, блок управления шаговым приводом, блоки учета деталей и сигнализации, индикаторы, считывающий блок и релейную схему управления, относительно сложны и недостаточно надежны в работе.

Предлагаемое устройство отличается от известных тем, что для упрощения его конструкции и повышения надежности работы в нем в качестве считывающего блока использован дублирующий механизм перфоратора, щетки этого механизма соединены со входом релейной схемы управления, выход которой подключен к блоку управления шаговым приводом перфоратора. Такая конструкция устройства дает возможность отказаться от применения отдельного считывающего блока и упростить релейную схему отдельного считывающего блока и блока управления.

На фиг. 1 изображена блок-схема описываемого устройства; на фиг. 2 — функциональная схема устройства.

В устройстве в качестве перфоратора 1 может быть использован стандартный 80-колонный перфоратор, снабженный шаговым приводом, объединенным с блоком управления 2; в качестве считывающего блока используется дублирующий механизм 3 перфоратора. Щетки дублирующего механизма подключены ко входу релейной схемы 4 управления, выполненной на шаговых искателях и реле. Выход схемы соединен с блоком управления шаговым приводом перфоратора. Для учета деталей, направляемых на монтажные площадки, и деталей в отделе комплектации служат блоки 5 и б учета деталей. Контроль отправки де10 талей на сборку, дефицита или избытка деталей на складе производится посредством блоков сигнализации 7 и 8. Для сравнения фактической интенсивности процесса сборки с планируемой используются индикаторы 9, 15 управляемые релейной схемой. Управление индикаторами может также осуществляться с пульта 10.

Перфокарту-накладную, не показанную на чертеже, вводят в дублирующий механизм

20 перфоратора. В результате замыкания щеток

11 на соответствующих участках перфокарты формируются импульсы счета, подаваемые на обмотки 12 дифференциальных счетчиков блока б. При передаче деталей из цехов на склад

25 производится суммирование, а при передаче деталей со склада на сборку — вычитание числа импульсов. Одновременно эти же импульсы счета поступают на обмотки реверсивных шаговых искателей 18, контактные ламели коЗО торых подключены к табло 14 блока сигнали180862 (!

1 ьф (I

Г !

1 (1

1— ф (Составитель T. И. Лебедева
