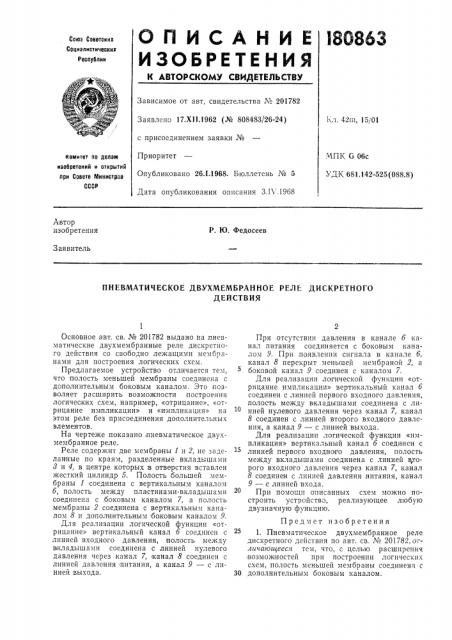

О П И С А Н И Е 180863

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтскиа

Социалистическиа

Реслублии

Зависимое от авт. свидетельства № 201782

Заявлено 17,Х11.1962 (Л" 808483/26-24) с присоединением заявки №

Приоритет

Опубликовано 26Л.1968. Бюллетень № 5

Дата опубликования описания 3.11 .1968

Кл. 42ш, 15/01

МПК G 06с

УДК 681.142-525(088.8) комитет по делам иаобретеиий и открытий при Совете Министров ссср

Автор изобретения

Р. Ю. Федосеев

Заявитель

ПНЕВМАТИЧЕСКОЕ ДВУХМЕМБРАННОЕ РЕЛЕ ДИСКРЕТНОГО

ДЕЙСТВИЯ

Основное авт. св. № 201782 выдано на пневматические двухмембранные реле дискретного действия со свободно лежащими мембранами для построения логических схем.

Предлагаемое устройство отличается тем, что полость меньшей мембраны соединена с дополнительным боковым каналом. Это позволяет расширить возможности построения логических схем, например, «отрицание», «отрицание импли|кации» и «импликация» на этом реле без присоединения дополнительных элементов.

На чертеже показано пневматическое двухмембранное реле.

Реле содержит две мембраны 1 и 2, не заделанные по краям, разделенные вкладышами

3 и 4, в центре которых:в отверстия вставлен жесткий цилиндр 5. Полость большей мембраны 1 соединена с вертикальным каналом б, полость между пластинами-вкладышами соединена с .боковым каналом 7, а полость мембраны 2 соединена с вертикальным каналом 8 и дополнительным боковым каналом 9.

Для реализации логической функции «отрицание» вертикальный канал б соединен с линией входного давления, столость между вкладышами соединена с линией нулевого давления через, канал 7, канал 8 соединен с линией давления питания, а канал 9 — с линией выхода.

При отсутствии давления в канале б канал питания соединяется с боковым каналом 9. При .появлении сигнала в канале б, канал 8 перекрыт меньшей мембраной 2, а боковой канал 9 соединен с каналом 7.

Для реализации логической функции «отрицание импликации» вертикальный канал б соединен с линией первого входного давления, полость между вкладышами соединена с линией нулевого давления через канал 7, канал

8 соединен с линией второго входного давления, а канал 9 — с линией выхода.

Для реализации логической функции «импликация» вертикальный канал б соединен с линией первого входного давления, полость между вкладышами соединена с линией второго входного давления через канал 7, канал

8 соединен с линией давления питания, канал

9 — с линией входа.

При помощи îIIHcBHHblx схем можно построить устройство, реализующее любую двузначную функцию.

Предмет изобретения

1. Пневматическое двухмембранное реле дискретного действия по авт. св. № 201782, отличающееся тем, что, с целью расширения возможностей при построении логически схем, полость меньшей мембраны соединена с

30 дополнительным боковым каналом.

1МВьЗ

2 В

Составитель В. Ованесян

1 сдакгор Э. Н. Шибаева Техред Т. П. Курилко Корректорьн О. Б. Тгорнна и Е. И. Батракова

Заказ 498/2 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открь1тий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

2. Реле,по п. 1, отличающееся тем, что, с целью реализации операции «отрицание», канал, перпендикулярный полости большей мембраны, соединен с линией входа, канал, перпендикулярный полости меньшей мембраны, соединен с линией питания, дополнительный боковой канал полости меньшей мембраны соединен с линией .выхода реле, а полость ме кду вкладышами соединена через боковой канал с атмосферой.

3. Рслс по п. 1, отличающееся тем, что, с целью реализации операции «отрицание импликации», полость большей мембраны через перпендикулярный канал соединсна с линией первого входа, полость меньшей мембраны соединена через перпенди1л лярныЙ канал с линией второго входа, полость между вкладышами соединена через боковой канал с атмосферой, а лпн1гя выхода соединена через дог1олнительный боковой канал с полостью мсньшсй мембраны.

4. Реле по п. 1, оттчан>щееся тем, что, с целью реализации операции «импликация», полость большей мембраны соединена через

10 перпендикулярный кан11л с IIIHHñII первого входа, полость меньшей мембраны соединена через перпендикулярный канал с л1шией питания и через дополнительный бо <овоп канал — с линией выхода, а полость между

15 вкладышами соединена через оо: овой канал с л11нпсй второго входа.
