Способ восстановления фрез

Способ восстановления фрез

Иллюстрации

Показать все

Реферат



Использование: изобретение относится к металлообработке. Сущность изобретения: участки нормального износа при переточке затачивают до получения острых режущих кромок, а на локальных участках выкрашивания режущей кромки или катастрофического износа выполняют стружкоразделительные канавки. 2 ил.

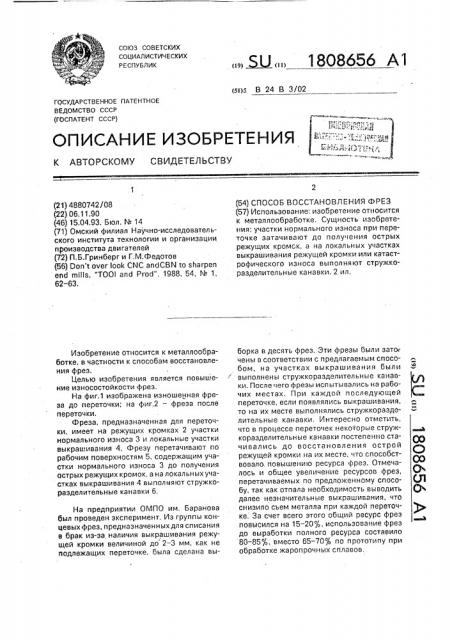

С0103 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st>s В 24 В 3/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4880742/08 (22) 06.11.90 (46) 15,04.93. Бюл. N 14 (71) Омский филиал Научно-исследовательского института технологии и организации производства двигателей (72) П.Б.Гринберг и Г,М.Федотов (56) Don t over look CNC andCBN to sharpen

end mills, "TO0l and Prod", 1988, 54, N. 1, 62-63.

Изобретение относится к металлообработке, в частности к способам восстановления фрез.

Целью изобретения является повышение износостойкости фрез, На фиг.1 изобра>кена изношенная фреза до переточки; на фиг.2 — фреза после переточки.

Фреза, предназначенная для переточки, имеет на режущих кромках 2 участки нормального износа 3 и локальные участки аыкрашивания 4. Фреэу перетачивают по рабочим поверхностям 5, содержащим у«астки нормального износа 3 до получения острых режущих кромок, а на локальныхучастках выкрашивания 4 выполняют стружкоразделительные канавки 6.

На предприятии ОМПО им. Баранова был проведен эксперимент. Из группы концевых фрез, предназначенныхдля списания в брак из-эа наличия выкрашивания режущей кромки величиной до 2-3 мм, как не подлежащих переточке, была сделана вы„„Я2„„1808656 Al (54) СПОСОБ ВОССТАНОВЛЕНИЯ ФРЕЗ (57) Использование: изобретение относится к металлообработке. Сущность изобретения: участки нормального износа при переточке эатачивают до получения острых режущих кромск, а на локальных участках выкрашивания режущей кромки или катастрофического износа выполняют стружкоразделительные канавки. 2 ил, борка в десять фрез. Эти фрезы были зато; чены в соответствии с предлагаемым способом, на участках выкрашивания были выполнены стру>ккоразделительные канавки. После чего фрезы испытывались на рабочих местах. При каждой последующей переточке, если появлялись выкрашивания, то на их месте выполнялись стружкоразделительные канавки. Интересно отметить, что в процессе переточек некоторые стружкоразделительные канавки постепенно стачивались до восстановления острой режущей кромки на их месте, что способствовало, повышению ресурса фрез. Отмечалось и общее увеличение ресурсов фреэ, перетачиваемых по предложенному способу, так как отпала необходимость выводить далее незначительные выкрашивания, что снизило съем металла при каждой переточке. За счет всего этого общий ресурс фрез повысился на 15 — 20%, использование фрез до выработки полного ресурса составило

80 — 85% вместо 65-70% по прототипу при обработке жаропрочных сплавов.

1808656 б °

Составитель П.Гринберг

Техред М.Моргентал Корректор С,Пекарь

Редактор

Заказ 1247 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент". г, Ужгород, ул,Гагарина, 101

Формула изобретения

Способ восстановления фрез с локаль- ными участками выкрашивания, при котором образуют острую режущую кромку. о тл ича ю щи йс я тем, что, с целью повышения износостойкости фрез, образование режущих кромок производят путем формообразования стружкоразделительных канавок непосредственно в местах локальных участков выкрашивания.
