Устройство для сборки деревянных конструкций на металлических зубчатых пластинах

Устройство для сборки деревянных конструкций на металлических зубчатых пластинах

Иллюстрации

Показать все

Реферат



Использование: строительство, в частности изготовление деревянных конструкций , применяемых в домостроении. Устройство содержит опорный рольганг, подвижный и неподвижный С-образные прессы , кондукторный стол 6. На нижней плоскости кондукторного стола 6 расположены подвесные плиты 20 со штырями 21. С нижней стороны в зоне окон кондукторный стол снабжен L-образными кронштейнами 28, между которыми размещена подвесная плита 20 с упорами. Торцы плиты 20, обращенные к L-образным кронштейнам, выполнены овальной формы. 5 ил.

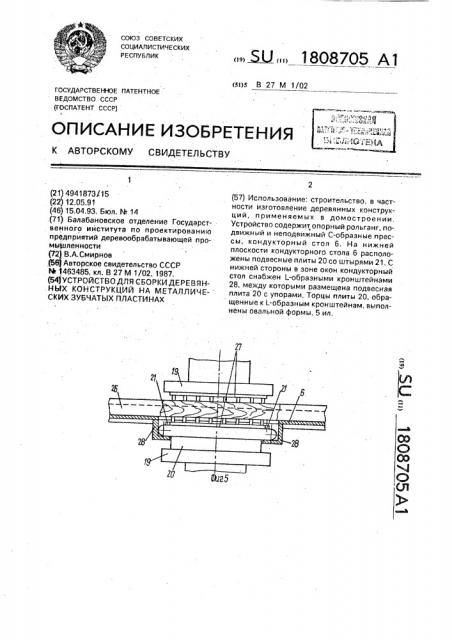

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 27 М 1/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4941873715 (22) 12.05.91 (46) 15.04,93. Бюл, М 14 .(71) Балабановское отделение Государственного института по проектированию предприятий деревообрабатывающей промыр ленности

P2) В.А.Смирнов (58) Авторское свидетельство СССР

И 1463485, кл. В 27 М 1/02, 1987. (54) УСТРОЙСТВО ДЛЯ СБОРКИ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ НА МЕТАЛЛИЧЕ-

СКИХ ЗУБЧАТЫХ ПЛАСТИНАХ

„„Я2„„1808705 А1 (57) Использование: строительство, в частности изготовление деревянных конструкций, применяемых в домостроении.

Устройство содержит опорный рольганг, подвижный и неподвижный С-образные прессы, кондукторный стол 6. На нижней плоскости кондукторного стола 6 расположены подвесные плиты 20 со штырями 21. С нижней стороны в зоне окон кондукторный стол снабжен L-образными кронштейнами

28, между которыми размещена подвесная плита 20 с упорами. Торцы плиты 20, обращенные к L-образным кронштейнам, выполнены овальной формы, 5 ил.

1808705

Изобретение относится к изготовлению дукторного стола 6 укладывают элементы деревянных конструкций, .применяемых в деревянной конструкции 26. При этом рабо-. домостроении, чий может подходить к самому краю кондукЦель изобретения — упрощение конст- торного стола 6 по проходам, образованным рукции и повышение надежности работы ус- 5 секциями 23, расположенными перпендикутройства, лярно сплошной односторонней вертикальНа фиг.1 изображено предлагаемое ус- нбй раме 22. После укладки элементы тройство; на фиг.2 — то же, вид сверху; на деревянной конструкции закрепляют повофиг.3 — разрез А-А на фиг,1; на фиг.4 — пресс ротом эксцентриковых зажимов 11, с верхними и нижними силовыми гидроци- "0 Сверху, в местах соединений, устанавлиндрами; на фиг.5 — часть кондукторного ливают металлические зубчатые пластины стола с подвесными плитами. 27. После этого включением привода конУстройстводлясборкидеревянныхкон- дукторного стола 7, производится переместрукций на металлических зубчатых пла- . щение кондукторного стола 6 между стинах содержит опорный рольганг 1, "5 верхним17инижним18силовымигидроцирасполо>кенный по обе стороны С-образно- линдрами С-образного неподвижного пресro неподвижного пресса 2, С-образный,по- са 2. Привод кондукторного .стола. 7 движный пресс 3 с электромеханическим отключается; как только металлическая зубприводом4, гидростанцию5, кондукторный чатая пластина 7 расположится под башстол 6, привод кондукторного стола 7. Кон- 20 маком 19, Включается гидростанция и дукторный стол 6 снабжен продольной производится запрессовка металлических опорной стойкой 8 прямоугольной формы и зубчатых пластин 27 (попарно) верхним и продольной опорной стойкой 9 круглой фор- нижним силовыми гидроцилиндрами 17 и 18 мы, на поверхности стола размещены вер- одновременно, При этом башмак 19 верхнетикальные валы 10 с эксцентриковыми 25 госиловогогидроцилиндра17воздействует зажимами 11 на верхнем конце и с поворот- непосредственно на металлическую зубчаными рычагами 12 на нижнем конце, Попе- тую пластину22, а башмак 19 нижнего силорек опорного рольганга 1 с двух сторон .вого гидроцилиндра 18 воздействует. на

С-образного неподвижного пресса 2 распо- подвесную плиту 20. ложены поворотные планки 13 с опорными 30 Аналогичные манипуляции производятштырями 14, кинематически связанные по- ся при помощи С-образного подви>кного средством шестерен 15 со штоком гидроци- пресса 3, перемещаемого при включении линдра двухстороннего действия 16. На электромеханического привода. 4. По оконС-образном неподвижном 2 и подвижном 3 чании запрессовки двух металлических плапрессах расположены верхний силовой гид- 35 стин 27 башмаки возвращаются в исходное роцилиндр 17 и нижний силовой гидроци- положение. Подвижный С-образный пресс 3 линдр 18 с расположенными на них отводится в исходное положение при помобашмаками 19. На нижней плоскости кон- щи привода 4. Кондукторный стол 6 перемедукторногостола 6расположены подвесные щается до следующей пары металлических плиты 20 со штырями 21, Опорный рольганг 40 зубчатых пластин 27, Так продолжается до

1 состоит из сплошной односторонней вер- полной сборки деревянной конструкции. тикально-продольной рамы 22 и ряда сек- Поворотные планки 13 с опорными штыряций 23 с роликами 24 и двухребордными ми 14 выполняют роль выключателей экснаправляющими 25, расположенных пер- центриковых зажимов 11. В момент пендикулярно раме и соединенных с нею и 45 перемещения кондукторного стола 6 в одну между собой в нижней, противоположной сторону, одна иэ поворотных планок 13 пераме части, На поверхности кондукторного ремещается штоком гидроцилиндра двухстола 6 расположены элементы деревянной стороннего действия 16 через шестерню 15 конструкции26сразмещеннымизубчатыми в рабочее положение. При этом опорные пластинами 27. Подвесные плиты 20 разме- 50 штыри 14 выставлены вдоль паза поворотщены между L-образными кронштейнами ной планки 13таким образом, что при пере28, расположенными с нижней стороны кон- мещении кондукторного стола 6, после дукторного стола 6 в зоне окон. запрессовки очередной пары металличеУстройство работает следующим обра- ских зубчатых пластин, происходит наезд зом. 55 поворотного рычага 12 на соответствующий

На подвесные плиты 20, расположен- поворотный штырь 14. При этом вертикальные между 1 — образными кронштейнами ный вал 10с эксцентриковым зажимом 11 на

28, раскладывают металлические зубчатые конце поворачивается, освобождая зажапластины 27, положение которых фиксиру- тый элемент деревянной конструкции 26. ют штыри 21. На верхнюю плоскость кон- При полном перемещении кондукторного

1808705 стола 6 в одну сторону происходит автоматическое освобождение всех зажатых элементов деревянное конструкции 26.

При помощи гидростанции 5 через гидроцилиндр двухстороннего действия 16 и 5 шестерен 15 осуществляется переключение поворотных планок 13, При этом поворотная планка 13, находящаяся в рабочем положении, переходит в нерабочее положение, при котором опорные штыри 14 10 принимают горизонтальное положение, а поворотная планка 13, находящаяся в нерабочем положение, переходит в рабочее положение, при котором опорные штыри 14 принимают вертикальное положение. При 15 перемещении кондукторного стола 6 по опорному рольгангу 1, он опирается своей прОдольной опорной стойкой прямоугольной формы 8 на ролик 24, а продольной опорной стойкой круглой формы на двухре- 20 бордную направляющую 25.

Формула изобретения

Устройство для сборки деревянных конструкций на металлических зубчатых пластинах, включающее опорный рольганг, 25

С-образный неподвижный пресс С-образный подвижный пресс с приводом, эксцентрикОвые зажимы, привод перемещения с .

1 деревянной конструкции кондукторный стол с вертикально расположенными валами, на верхних концах которых жестко установлены эксцентриковые зажимы, а на нижних концах — поворотные рычаги, причем стол снабжен продольными стойками, кинематически связанными с опорным рольгангом, высота вертикально расположенных валов меньше высоты продольных стоек, на поверхности кондукторного стола выполнены окна, под которыми расположены подвесные плиты с упорами, а под столом по обе стороны прессов в опорном рольганге расположены поворотные планки с опорными штырями, при этом неподвижный пресс снабжен гидроцилиндром двустороннего действия, шток которого посредством шестерен кинематически связан с поворотными планками, отл ич а ю щ ее с я тем, что, с целью упрощения конструкции и повышения надежности работы устройства, кондукторный стол в Зоне окон с нижней стороны, снабжен L-образными кронштейнами, подвесные плиты с упорами расположены между последними, при этом торцы подвесных плит обращены к вертикальным плоскостям L-образных кронштейнов и имеют овальную форму.

1808705

1808705
