Гибкий винтовой конвейер

Гибкий винтовой конвейер

Иллюстрации

Показать все

Реферат



Использование: конвейер предназначен для перемещения сыпучих материалов. Сущность изобретения: гибкий винтовой конвейер содержит размещенную в гибком кожухе гибкую винтовую спираль, загрузочный бункер и привод. Гибкий кожух выполнен из отдельных секций с отогнутыми по их торцам лепестками и направителями, при этом секции соединены между собой посредством фланцевых стаканов и размещенных за лепестками фланцев, а направители жестко закреплены на внутр. пов-ти кожуха по винтовой линии с направлением навивки, противоположной направлению навивки винтовой спирали. 3 ил.

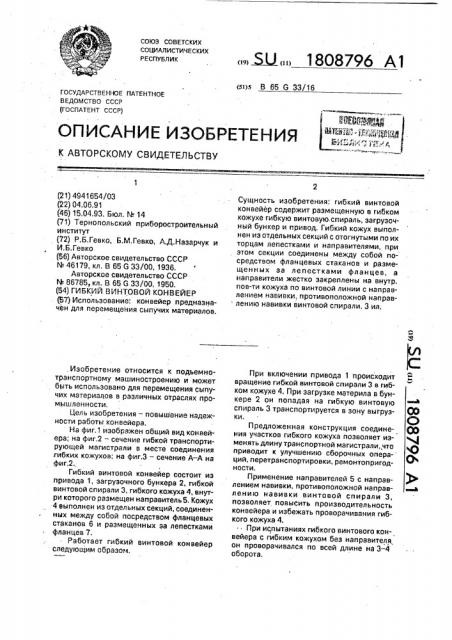

СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю В 65 6 33/16

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВеДОмстВО сссР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4941654/03 (22) 04.06,91 (46) 15.04,93, Бюл, М 14 (71) Тернопольский приборостроительный и н ститут (72) P.Á,Ãåâêî, Б.M.Ãåâêî, Л,Д.Назарчук и

И.Б.Гевко (56) Авторское свидетельство СССР

% 46179, кл, В 65 6 33/00, 1936.

Авторское свидетельство СССР

М 86785, кл. В 65 G 33/00, 1950. (54) ГИБКИЙ ВИНТОВОЙ КОНВЕЙЕР (57) Использование: конвейер предназначен для перемещения сыпучих материалов.

Изобретение относится к подьемнотранспортному машиностроению и может быть использовано для перемещения сыпучих материалов в различных отраслях промышленности.

Цель изобретения — повышение надежности работы конвейера.

На фиг.1 изображен общий вид конвейера; на фиг.2 — сечение гибкой транспортирующей магистрали в месте соединения ,гибких кожухов; на фиг,3 — сечение А-А на фиг,2,;

Гибкий винтовой конвейер состоит из привода 1, загрузочного бункера 2, гибкой винтовой спирали 3, гибкого кожуха 4, внутри которого размещен направитель 5, Кожух

4 выполнен из отдельных секций, соединенных между собой посредством фланцевых стаканов 6 и размещенных за лепестками фланцев 7.

Работает гибкий винтовой конвейер следующим образом.

„„ЯЯ„„1808796 А1

Сущность изобретения: гибкий винтовой конвейер содержит размещенную в гибком кожухе гибкую винтовую. спираль, загрузочный бункер и привод. Гибкий кожух выполнен из отдельных секций с отогнутыми по их торцам лепестками и направителями, при этом секции соединены между собой посредством фланцевых стаканов и размещенных за лепестками фланцев, а направители жестко закреплены на внутр. пов-ти кожуха по винтовой линии с направлением навивки, противоположной направлению навивки винтовой спирали, 3 ил.

При включении привода 1 происходит вращение гибкой винтовой спирали 3 в гибком кожухе 4. При загрузке материла в бункере 2 он попадая на гибкую винтовую спираль 3 транспортируется в зону выгруз- QQ ки. С>

Предложенная конструкция соедине- Q© ния участков гибкого кожуха позволяет изменять длину транспортной магистрали,.что приводит к улучшению сборочных опера- ций,перетранспортировки,ремонтопригодности.

Применение направителей 5 с направлением навивки, противоположной направ- в лению навивки винтовой спирали 3, позволяет повысить производительность конвейера и избежать проворачивания гибкого кожуха 4.

При испытаниях гибкого винтового конвейера с гибким кожухом без направителя, он проворачивался по всей длине на 3-4 оборота, 1808796

Выполнение узла соединения секций гибкого кожуха путем соединения фланцевых стаканов 6 и фланцев 7 через отогнутые по их торцам лепестками, а также крепление соединения к фланцевым стаканам обеспечивает его простоту соединения и сборки..

Каждая секция с узлом соединения изготавливается следующим образом.

Предварительно торцевая часть гибкого кожуха 4 равномерно разреэается на отдельные лепестки, затем фланец 7 устанавливается на наружную поверхность гибкого кожуха 4. После этого фланцевый стакан,на внутренней поверхности которого закреплен направитель 5, через отогнутые лепестки гибкого кожуха 4 соединяется с фланцем

7, Одна сторона гибкого кожуха собрана. С противоположной стороны перед соединением фланца 7 и фланцевого стакана 6 последний проворачивается до тех пор пока направители 5 плотно не обнимут внутреннюю поверхность гибкого кожуха 4. Только после этого соединяем фланец 7 с фланцевым стаканом 6. Отдельные секции кожухов соединяются между собой посредством противоположных выступов фланцевых стаканов.

Формула изобретения

Гибкий винтовой конвейер, включающий размещенную в гибком кожухе гибкую

10 винтовую скорость, загрузочный бункер и привод, отличающийся тем, что, с целью повышения. надежности в работе, кожух выполнен из отдельных секций с отогнутыми по их торцам лепестками и на15 правителями, при этом секции соединены между собой посредством фланцевых стаканов и размещенных за лепестками фланцев, а направители жестко закреплены на внутренней поверхности кожуха по винтовой

>0 линии с направлением навивки, противоположной направлению навивки винтовой спирали.

1808796

Составитель Р,Гевко

Техред М,Моргентал Корректор А.Обручар

Редактор

Производственно-издательский комбинат "Патент", r. Ужгород, ул,Гагарина, 101

Заказ 1254 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям пр : КНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
